剖析别克纯电动车VELITE6新技术(一)
来源:汽车维修与保养  作者:佚名  2020-03-27 08:23:50

(2)高压电驱单元

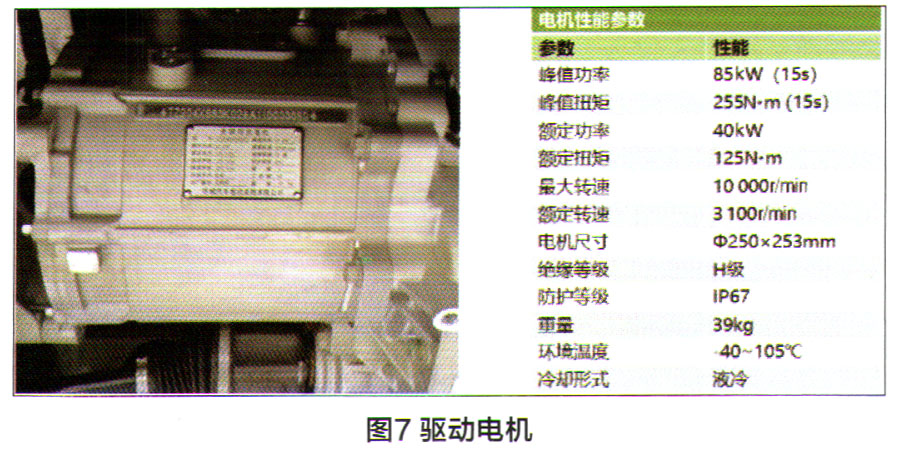

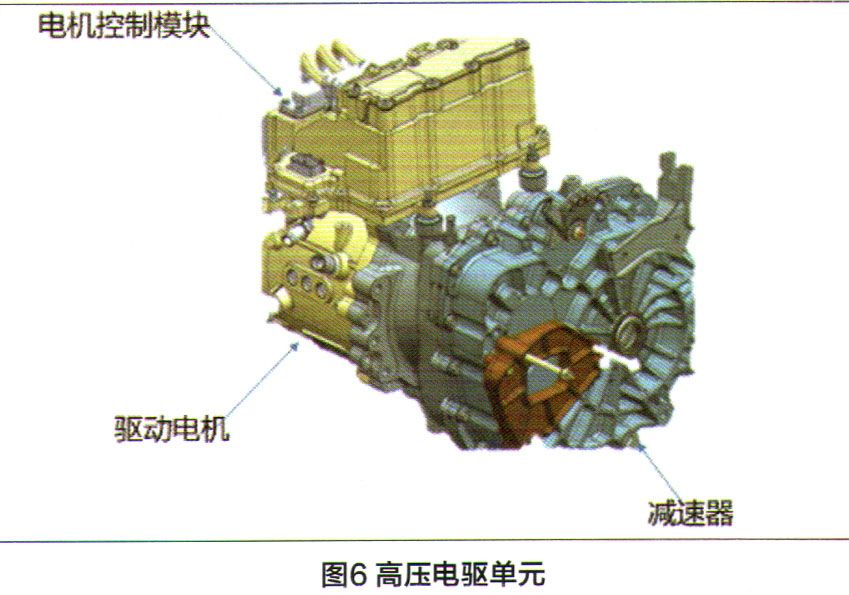

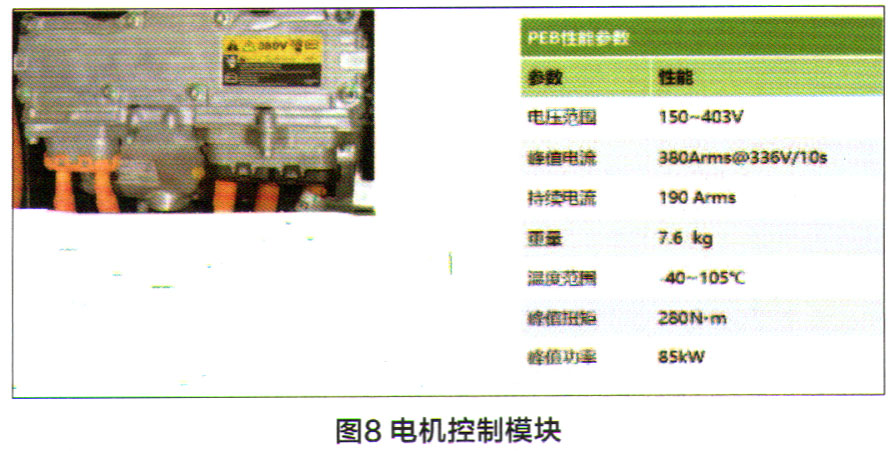

    高压电驱单元是别克VELITE6的核心动力部件,位于车辆的前机舱内,高压电驱单元主要包括电机控制模块、驱动电机和减速器三个部件(图6)。驱动电机为三相交流永磁同步电动机,受电机控制模块的控制,为车辆提供动力,其详细性能参数如图7表格所示。电机控制模块(PEB)外壳为铸铝,可将高压直流电转换成3相交流电,也可将3相交流电转换为高压直流电。电机控制模块由高压部件冷却系统的冷却液进行冷却,是动力总成运行的主控制器。可决定工作模式,如驱动电机或再生制动。其主要性能参数如图8所示。VELITE6采用针对纯电动车开发的单级减速器(图9),恰到好处的减速比不仅起到了减速增扭的作用,降低电机功率需求,同时也带来完全不同于传统燃油车的驾驶平顺性。减速器通过减速和减速机构将动力传递给车轮,带有机械式的P挡锁止机构,可实现P、R、N、D共4个挡位。减速器内部的主要部件包括输入轴、输出轴和差速器(图10)。电机控制模块与驱动电机做为总成一起进行维修,减速器内部和油封可以单独进行维修(图11)。
