剖析别克纯电动车VELITE6新技术(一)
来源:汽车维修与保养  作者:佚名  2020-03-27 08:23:50


(6)高压电缆

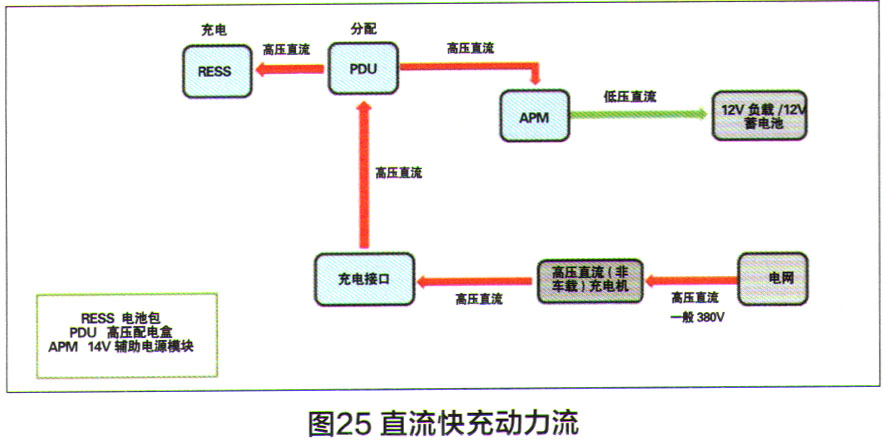

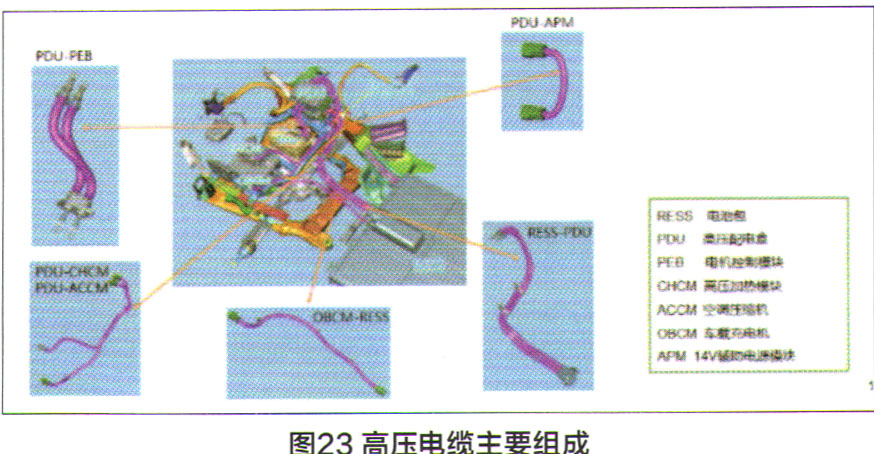

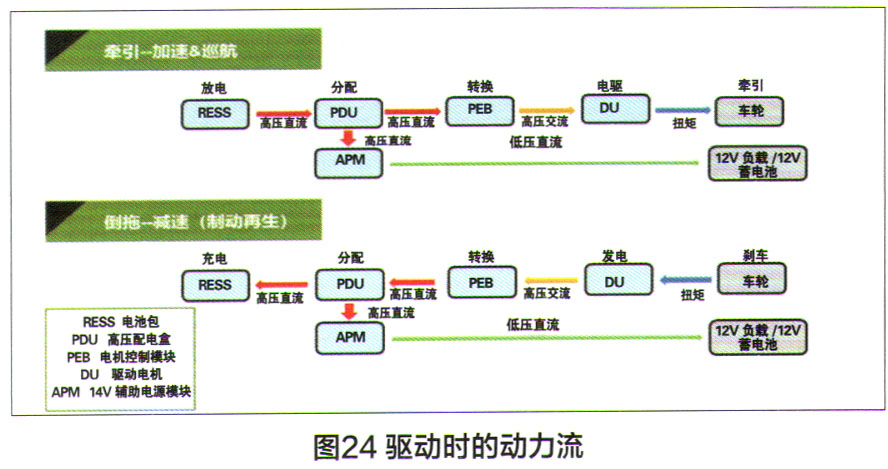

    高压电缆(图22)是电力传输的载体,用于连接各高压用电设备并传输电能。其特点是具有橘黄色外皮或标签,部分电缆内有编织屏蔽线,使用73mm2、25 mm2、50 mm 2等不同尺寸的电缆,部分电缆内有互锁电路。VELITE6高压电缆主要包括如图23所示的5部分。驾驶时的动力流如图24所示。直流快充时的动力流如图25所示。



(7)电池包控制模块

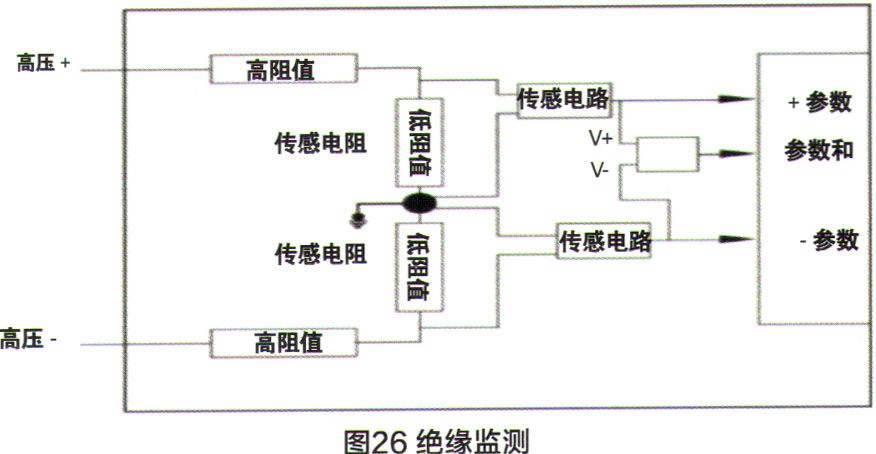

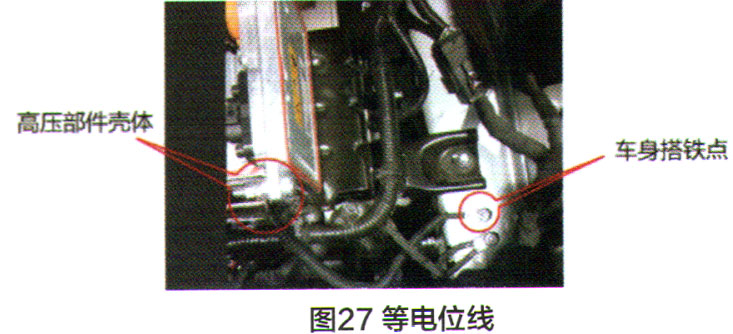

    电池包控制模块通过监测高压回路之间,以及与车身、低压系统之间的电阻判断是否存在高压绝缘失效(图26)。一旦高压绝缘监测失败将切断高压,并设置故障码,防止人员触电。高压互锁回路是由电池包控制模块监测的一个低压封闭回路,用于防止人员意外接触高压触电。高压互锁部件主要包括电池包模块、14V辅助电池模块、电机控制模块、驱动电机、高压加热器模块、高压空调压缩机、高压配电盒、手动维修开关(MSD)。在一些高压部件上,安装了与车身搭铁相连的等电位线(如图27),当高压部件壳体发生漏电时能够使高压电相对车身搭铁在同一电位而不形成电位差,从而起到防止触电的作用。
