3．冷却液液位开关
    （1）概述。冷却液液位开关可识别储液罐中冷却液液位是否过低。冷却液液位开关位于冷却液蒸发器下部一个管状导向件中。在该管状导向件上有一个浮子。可单独更换冷却液液位开关，无法单独更换浮子。

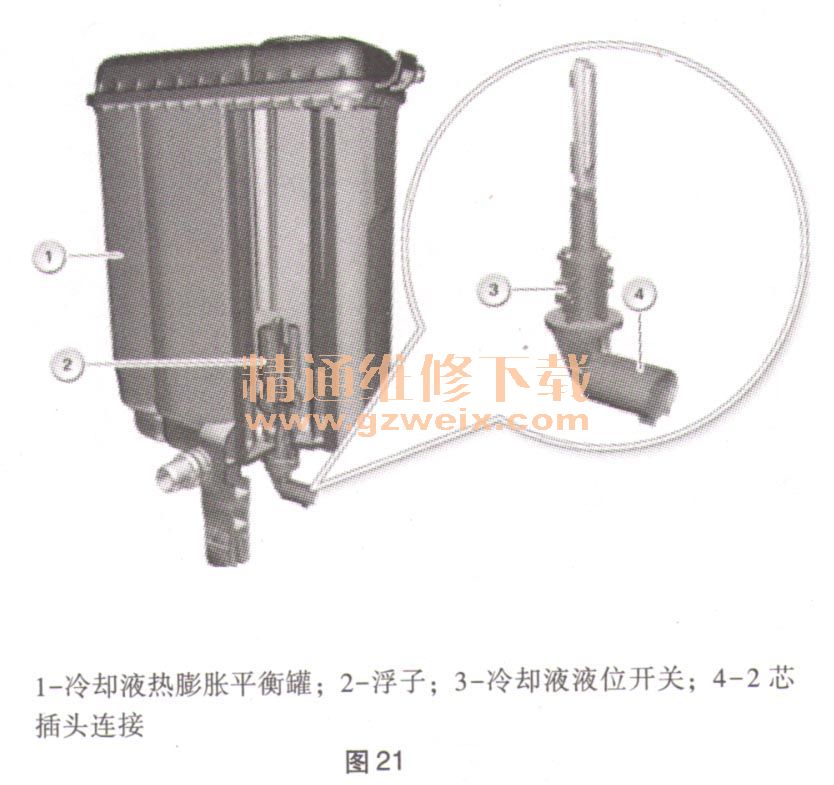

    （2）功能描述。活动浮子内有一块永久磁铁，可触发冷却液液位开关内的簧片触头。这时，簧片触头将把浮子运动转换为电气信号。冷却液液位超过最低位时，簧片触头处于闭合状态。冷却液液位开关连接到接线盒电子装置（JBE）或车身域控制器（BDC）中。接线盒电子装置（JBE）或车身域控制器（BDC）通过总线系统将信号发送组合仪表（KOMBI）。组合仪表（KOMBI）输出一个检查控制信息，如图21所示。

冷却液液位开关无法识别短路或断路。断路将被视作冷却液损耗。短路将不会被识别。

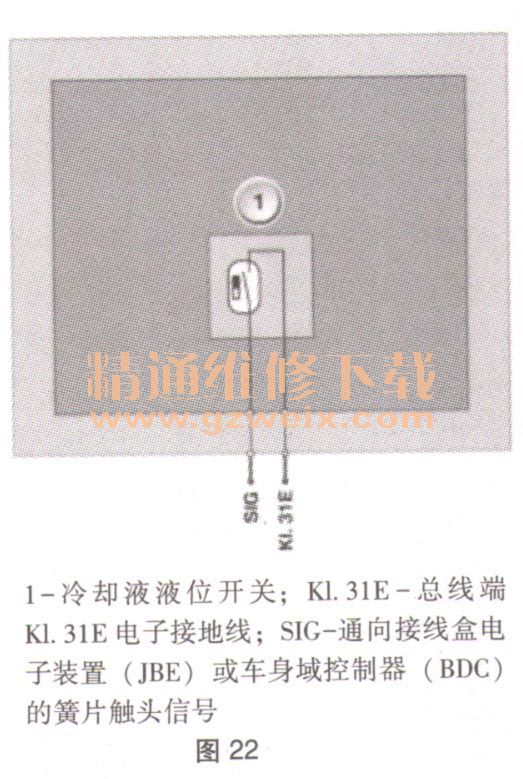

（3）结构及内部连接。簧片触头的作用如同开关一样。当触发簧片触头时，通向接线盒电子装置（JBE）或车身域控制器（BDC）的接地线断路，如图22所示。

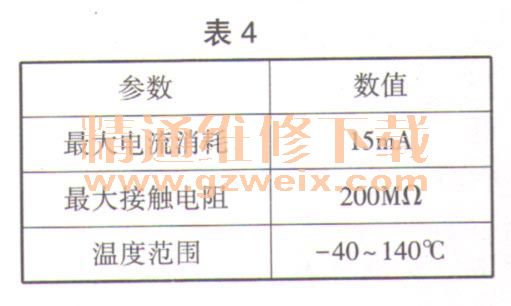

    （4）标准值。冷却液液位开关标准值见表4。

    （5）诊断提示。冷却液液位开关失灵时，可能出现下列情况：断路导致失灵。该系统表现的好像簧片触头已敞开。即使当冷却液蒸发器中的冷却液液位超出最低液位时，冷却液液位的检查控制图标也会亮起。
    短路导致失灵。该系统表现的好像簧片触头已关闭。即使当冷却液蒸发器中的冷却液液位低于最低液位或储液罐已空时，冷却液液位的检查控制图标也不会亮起。
