11．带后行李箱盖按钮的牌照灯
（1）概述。牌照灯通过其中的发光二极管实现照明。使用后行李箱盖按钮可从外部打开行李箱盖／后备厢盖。由CAS控制单元给予打开许可。CAS控制单元是主控制单元。便捷进人及启动系统（CAS）调节登车（中控锁）和对车辆采取措施（例如钥匙识别、电子禁启动防盗装置、发动机启动许可）。
    （2）功能描述。通过按下后行李箱盖按钮打开行李箱盖／后备厢盖。后行李箱盖按钮与接线盒电子装置Q BE）直接连接。接线盒电子装置根据信号分析结果控制后行李箱盖锁中解锁驱动装置的直流电机。从而触发后行李箱盖锁解除联锁。根据不同的车辆装备采用弹力或电动方式打开行李箱盖／后备厢盖。当启动停车灯后，脚部空间模块还可通过一个输出端接通牌照灯，如图29所示。

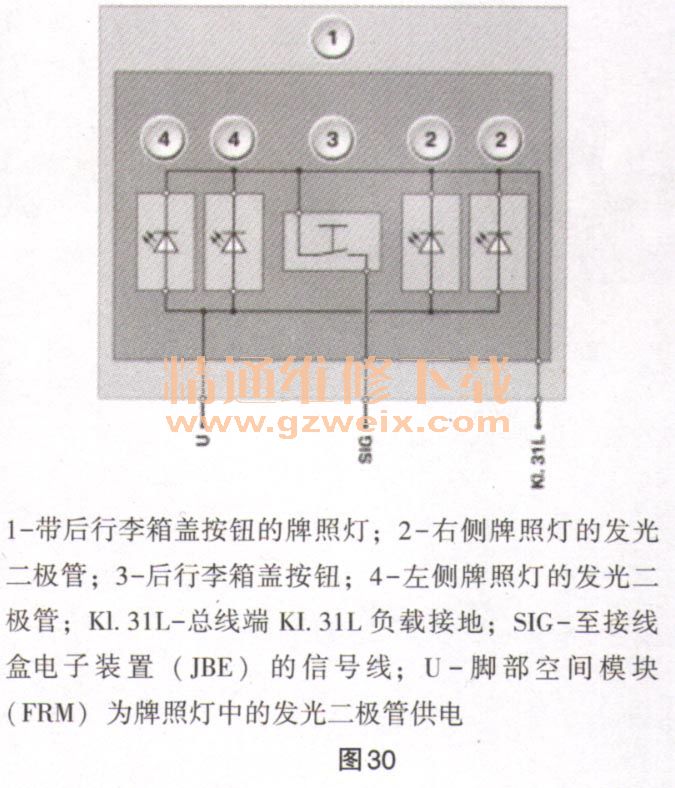

    （3）结构及内部连接。牌照灯和后行李箱盖按钮通过4芯插头连接与车载网络相连接。随着按压后行李箱盖按钮，该按钮接地，如图30所示。

    （4）标准值。带后行李箱盖按钮的牌照灯的标准值见表6。

    （5）诊断提示。在后行李箱盖按钮失灵时预计会出现下列情况。
    ①对地短路。对地短路造成如同长时间操纵按钮的效果（按钮卡住）车门锁只通电一次进行开启，随后忽略持续操作。只有在按钮状态变化（信号从低切换至高）之后，才能通过按动按钮重新打开后备厢盖。可随时通过其他操作点打开后备厢盖。
    ②断路。无法再通过后行李箱盖按钮打开后备厢盖。
    在牌照灯失灵时预计会出现下列情况：仅在对地短路时在脚部空间模块（FRM）中出现故障记录。
    （6）部件的功能检查。可通过诊断系统对带有后行李箱盖按钮的牌照灯进行功能检查。
