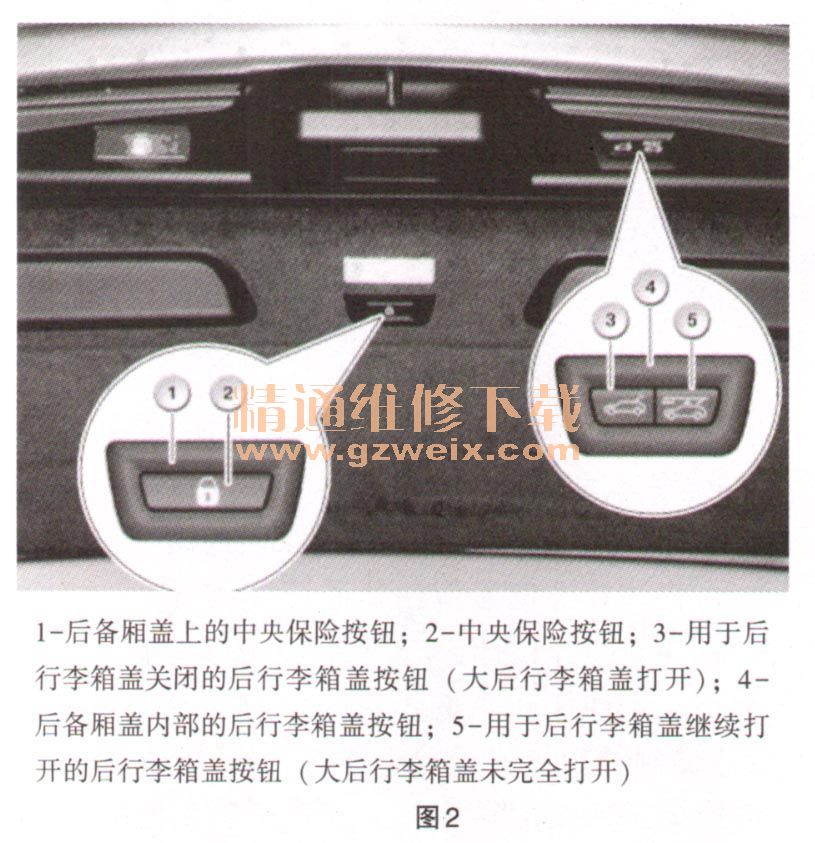

图2以F07为例显示后行李箱盖上的中央保险按钮。

    ⑤宾馆泊车位置开关。通过宾馆泊车位置开关可以单独保险锁死后行李箱盖。也就是说通过宾馆泊车位置开关可以将后行李箱盖与中控锁分离。如果已置于宾馆泊车位置，则后行李箱盖在车辆解除联锁后也保持联锁。也就是说不能通过车内后行李箱盖按钮、外部后行李箱盖按钮以及遥控器上或识别传感器上的后行李箱盖按钮打开后行李箱盖。便捷进人及启动系统（CAS）是主控制单元。这意味着，便捷进人及启动系统授予打开权限。在已保险锁死开关位置上，宾馆泊车位置开关接地。便拖些人及启动系统（CAS）探测状态变化。
    图43以F0为例显示宾馆泊车位置开关。

    ⑥车内后行李箱盖按钮。在车辆已解锁和停车时可以通过车厢内部后行李箱盖按钮从车厢内部打开后行李箱盖（未置于宾馆泊车位置）。通过按压后行李箱盖按钮将打开后行李箱盖。根据车辆装备，后行李箱盖通过弹力或以电动方式打开。便捷进人及启动系统（CAS）是主控制单元。这意味着，便捷进人及启动系统授予打开后行李箱盖的权限。便捷进人及启动系统（CAS）检测车内后行李箱盖按钮的按钮信号。便捷进入及启动系统将后行李箱盖按钮的请求作为信息输出到总线连接上。接线盒电子装置是与总线相连的控制单元。接线盒电子装置根据信号分析结果控制后行李箱盖锁中解锁驱动装置的直流电机，从而触发后行李箱盖锁解除联锁。
    图44以F01为例显示车厢内部后行李箱盖按钮。

    ⑦后行李箱盖内部的后行李箱盖按钮。根据车型系列、车辆装备和国家规格，后行李箱盖内部的后行李箱盖按钮有以下规格：带有后行李箱盖按钮（带特种装备SA316“自动后行李箱盖操作装置”）；带有中控锁按钮（SA322“无钥匙便捷上车及启动系统”）；带有后行李箱盖按钮和中控锁按钮（SA316“自动后行李箱操作装置”和SA322“无钥匙便捷上车及启动系统”）；带有用于大后行李箱盖关闭的后行李箱盖按钮和用于后行李箱盖继续打开的后行李箱盖按钮（大后行李箱盖未完全打开）。
    图5以F01为例显示在带SA316“自动后行李箱盖操作装置”和SA322“无钥匙便捷上车及启动系统”时后行李箱盖内部的后行李箱盖按钮。

    利用后行李箱盖内部的后行李箱盖按钮可以关闭已打开的后行李箱盖。通过按压后行李箱盖按钮，后行李箱盖朝关闭方向移动。接线盒电子装置（TBE）分析后行李箱盖按钮的按钮信号。在便捷进人及启动系统（CAS）中探测中控锁按钮的按钮信号。通过按压中控锁按钮，所有车门和燃油箱加油盖会联锁并中央保险锁死（条件：驾驶员侧车门已关闭）。以一个打开的后行李箱盖为例，后行李箱盖电动关闭。

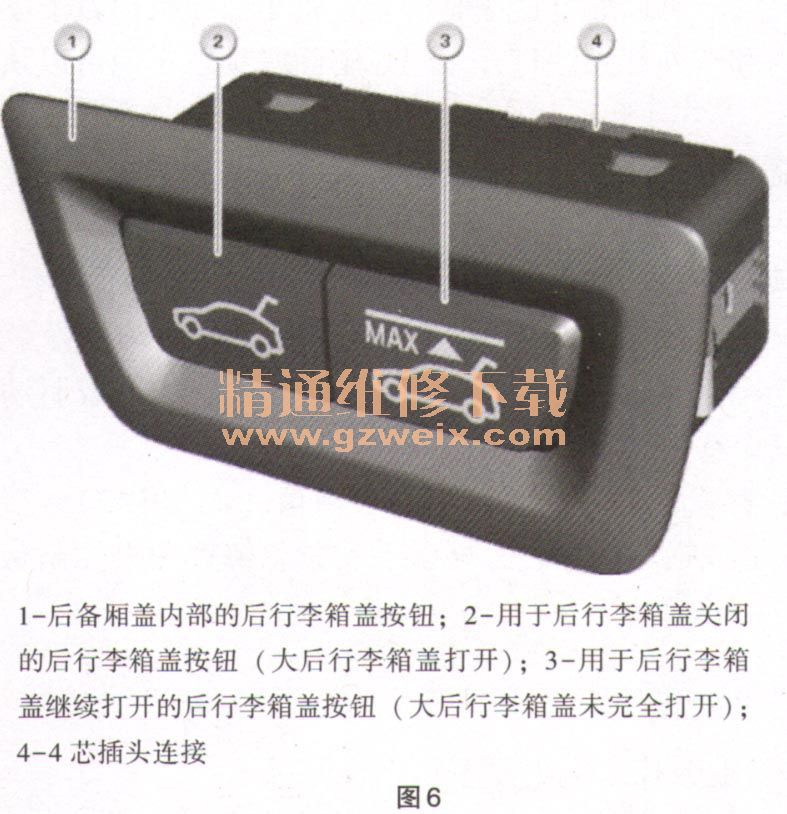

    图6以F07为例显示后行李箱盖内部的后行李箱盖按钮及用于大后行李箱盖关闭的后行李箱盖按钮和用于后行李箱盖继续打开的后行李箱盖按钮（大后行李箱盖未完全打开）。

    通过用于后行李箱盖关闭的后行李箱盖按钮可以关闭打开的大后行李箱盖。通过按压后行李箱盖按钮，大后行李箱盖朝关闭方向移动。接线盒电子装置（JBE）分析用于后行李箱盖关闭的后行李箱盖按钮的按钮信号。在中央信息显示器（CID）中可对大后备厢盖的打开高度进行调整。未完全打开的大后行李箱盖可以通过用于“后行李箱盖继续打开”的后行李箱盖按钮继续打开。HK1控制单元（HK1代表后行李箱盖自动操作装置）分析用于后行李箱盖继续打开的后行李箱盖按钮的按钮信号。
    ⑧外部后行李箱盖按钮。利用外部后行李箱盖按钮能够在车辆已解锁并停住时打开后行李箱盖（未挂人宾馆泊车位置）。通过按压后行李箱盖按钮将打开后行李箱盖。外部后行李箱盖按钮直接与接线盒电子装置（JBE）连接。接线盒电子装置根据信号分析结果控制后行李箱盖锁中解锁驱动装置的直流电机，从而触发后行李箱盖锁解除联锁。根据车辆装备，后行李箱盖通过弹力或以电动方式打开。
