（四）电控流程
空气悬架控制模块是系统的主控模块。2009年款路虎发现3动态
悬架系统的电控流程图如图15所示。
![2009年款路虎发现3动态<a target=]()
悬架系统的电控流程图" src="/article/UploadPic/2016-1/201611315433612856.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
（五）故障诊断与测试
核实客户问题，确定仪表板中哪些警告灯异常点亮，有哪些警告信息显示。目测是否有明显的机械或电气故障。

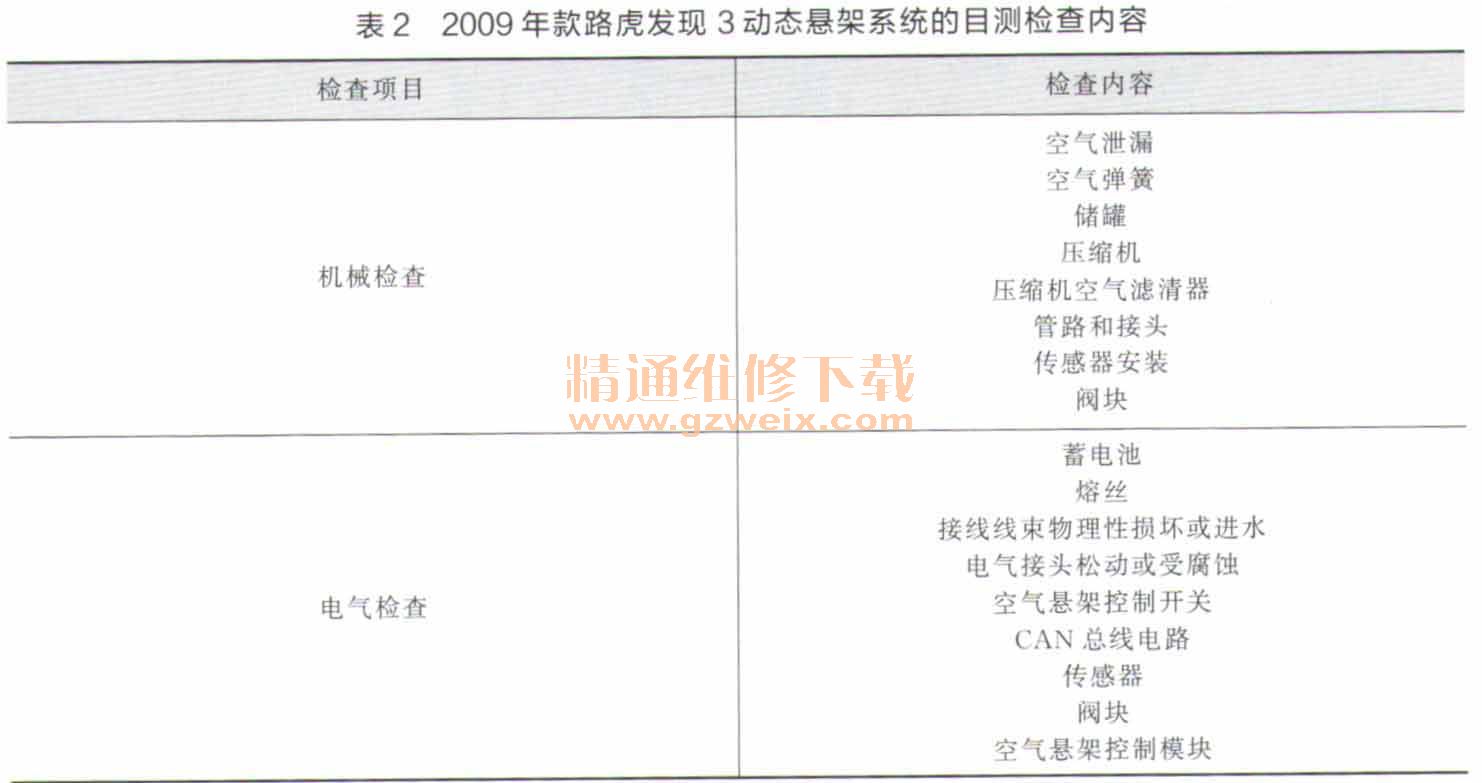

2009年款路虎发现3动态
悬架系统的目测检查内容见表2。

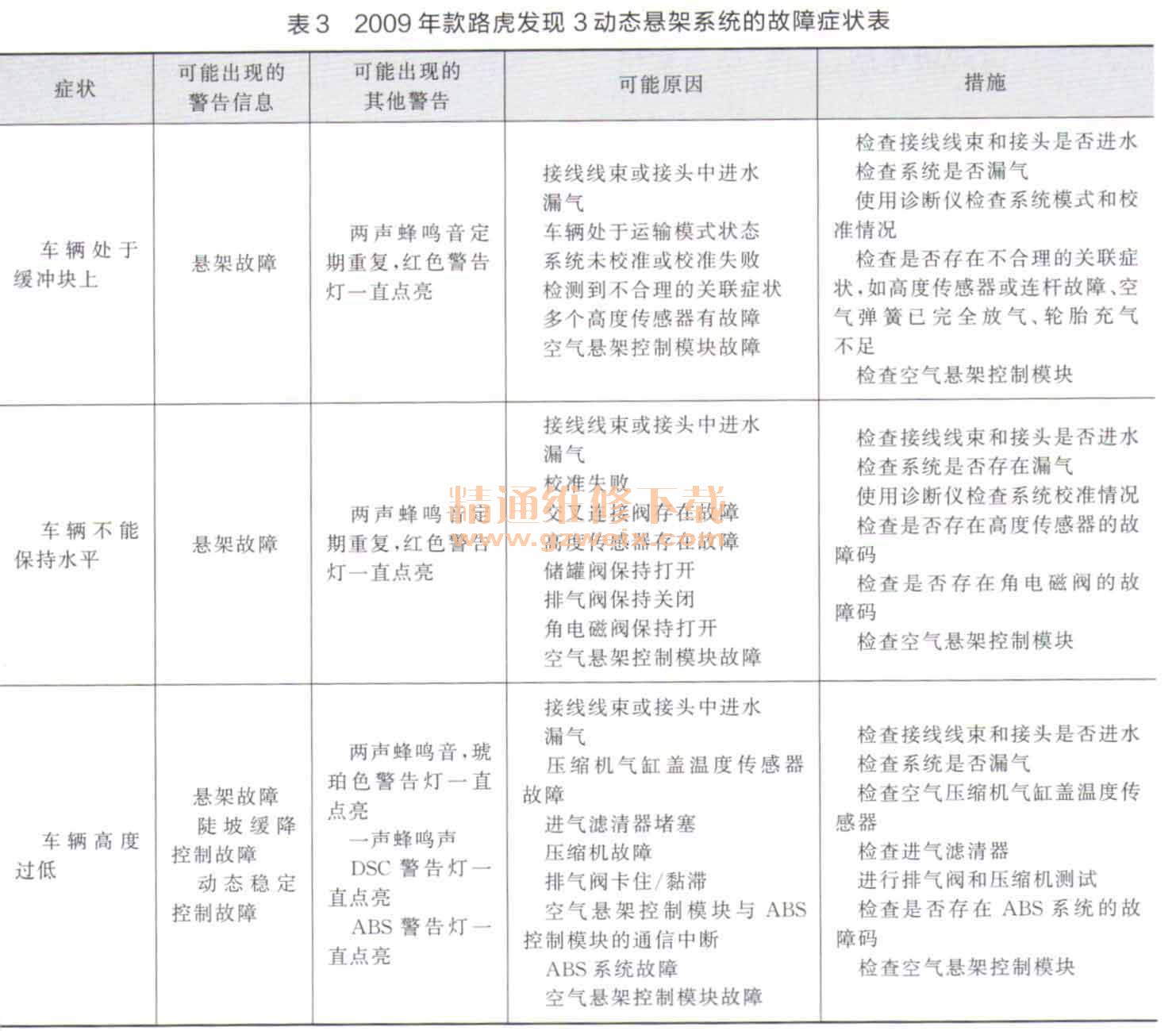

2009年款路虎发现3动态
悬架系统的故障症状表见表3。
