（3）拆卸离合器执行器及离合器壳体

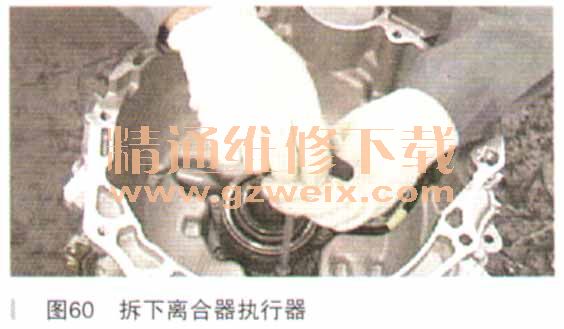

    第一步：拆下离合器执行器（如图60所示），垫片每次拆卸时都需要更换。

    第二步：拆下输入轴前端轴承座的5颗固定螺栓。
    第三步：拆下变速器前端壳的固定螺栓（如图61所示）。

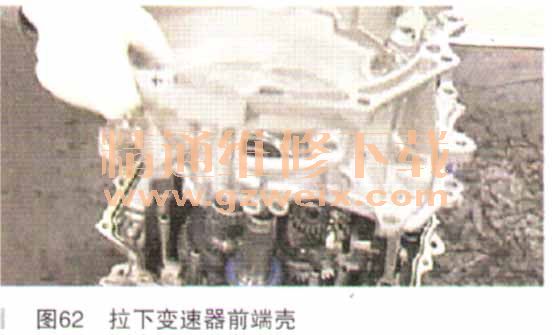

    第四步：垂直向上拉下变速器前端壳（如62所示）。

      （4）拆卸变速器壳体

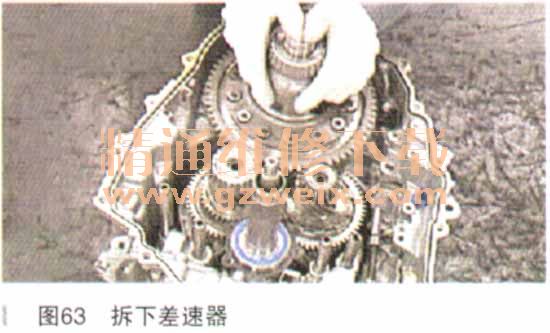

    第一步：拆下变速器内部模式开关等附件以及差速器（如图63所示）。

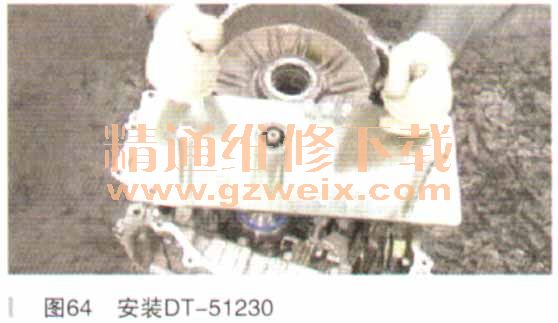

    第二步：安装DT-51230，使用工具上自带的螺栓将工具紧固（如图64所示）。

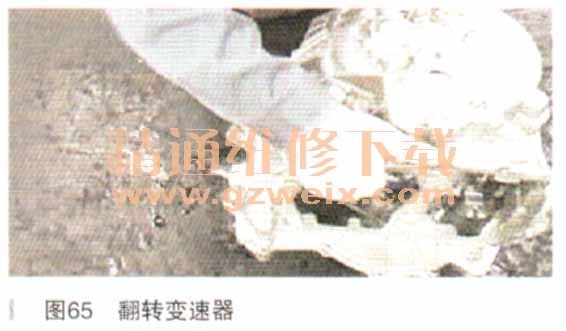

    第三步：翻转变速器（如图65所示）。

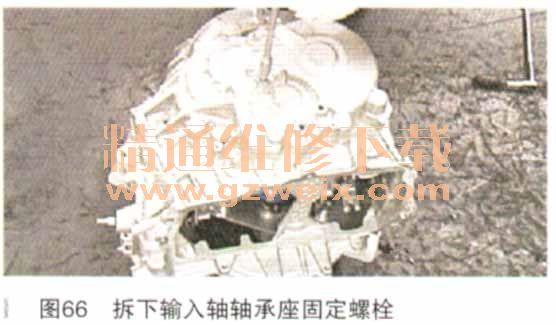

    第四步：拆下输入轴轴承座固定螺栓（如图66所示）。

    第五步：拆下上具固定螺栓（如图67所示）。

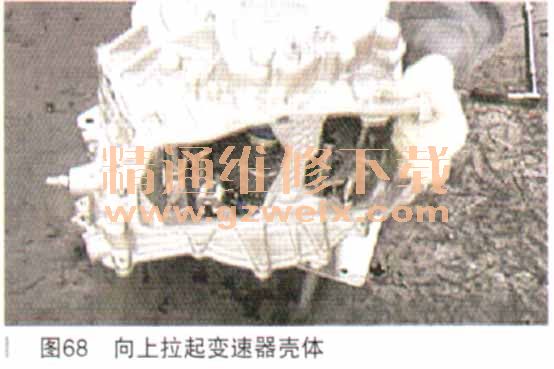

    第六步：向上拉起变速器壳体（如68所示）。
