2012年新宝来推出排量分别为1.4 L（采用CFB发动机）和1.6 L（采用CLS发动机）的两款车。因为配置的不同，新宝来有舒适型、豪华型、时尚型等。随着不同的配置而带来了电路的复杂，本文将新宝来轿车电路搭铁点、熔断丝和继电器的位置及作用做以说明，方便维修。
    1 电路搭铁位置

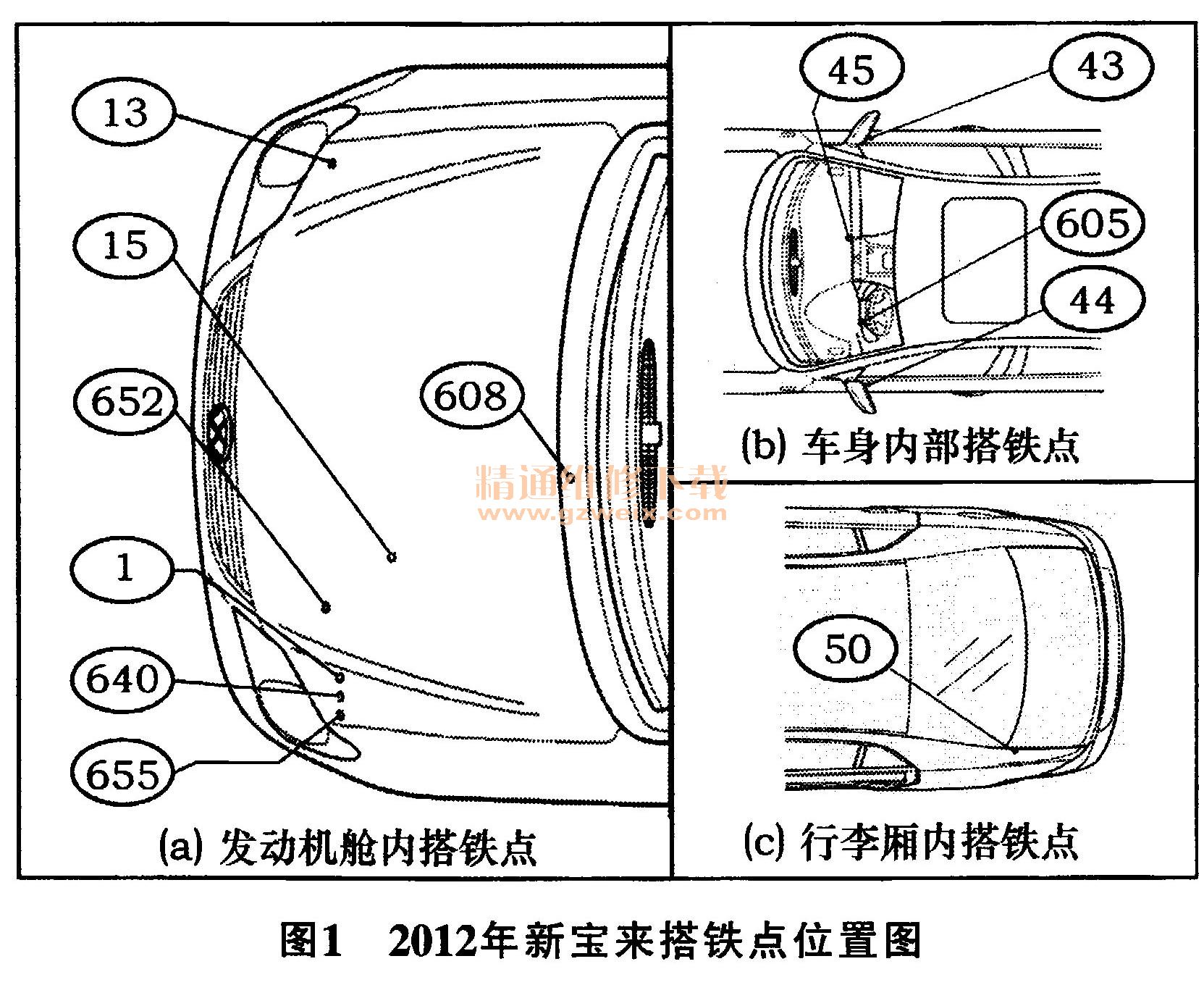

    汽车电器设备的电源正极线直接与各用电设备相连，电源负极直接与车身相连，用电设备负极线搭在车架或车身等金属机体上，利用发动机、车身、底盘等金属机体作为负极回路。这种导线连接方式称为搭铁。随着电子控制技术的大量应用，汽车搭铁点大量增加。2012年新宝来全车搭铁点有12处，其中发动机舱内共有7处，车身内部共有4处，行李厢内有1处，如图1所示。

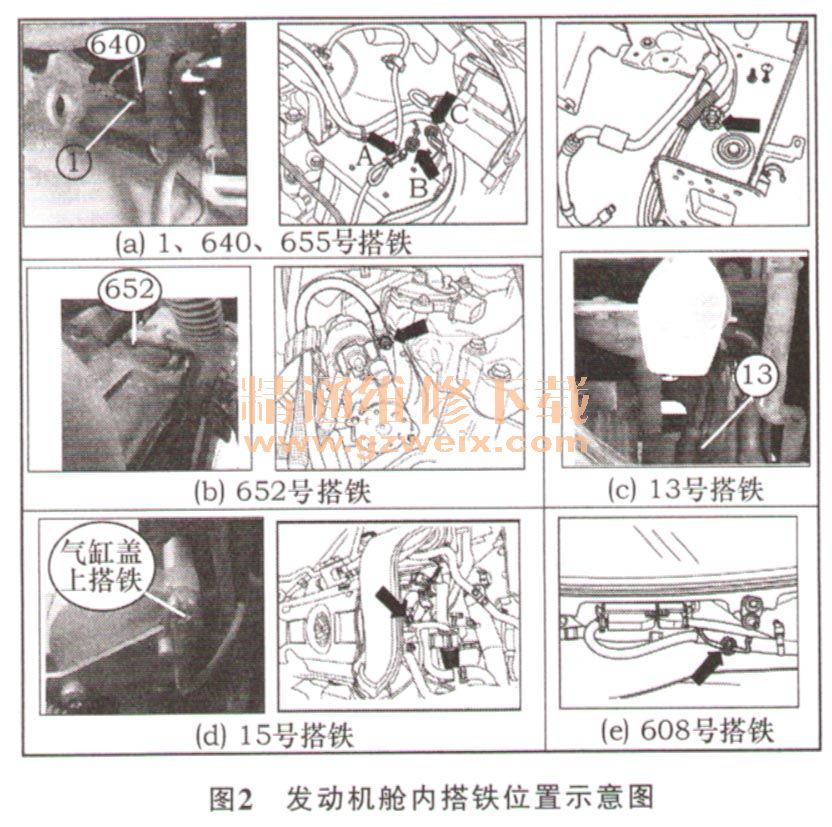

    发动机舱内搭铁点分别为：①—蓄电池负极线与车身搭铁，位于左前纵梁顶部右侧，见图2a箭头A。640搭铁位于左前纵梁顶部中间，见图2a箭头B。655搭铁位于左前纵梁顶部左侧，见图2a箭头C。655搭铁点由于自身位置原因，未能同时拍上）。652变速器与发动机的搭铁，位于起动机固定螺栓上，见图2b。任一勇搭铁位于右前纵梁前部顶面，见图2c。⑥搭铁位于气缸盖上，见图2d。贬函搭铁位于排水槽中部，见图2e。

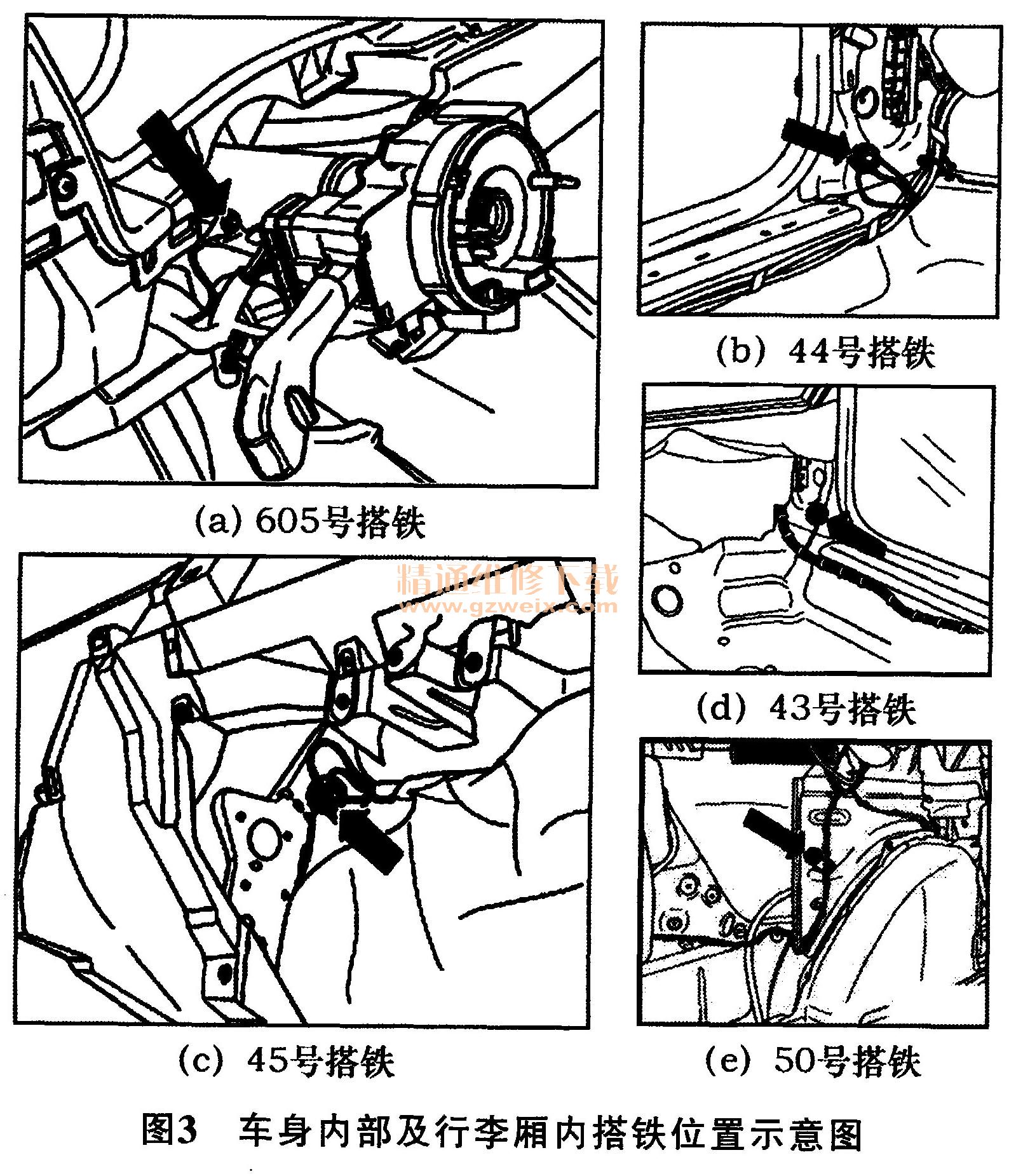

    车身内部搭铁点分别为：605搭铁位于转向柱上部，见图3a。44搭铁在左侧A柱下部，见图3b。45搭铁在仪表板中部空调器右侧支架上，见图3c。43搭铁在右侧A柱下部，见图3d。

    行李厢内的50搭铁在行李厢内左侧，如图3e所示。

    2 熔断丝和继电器位置

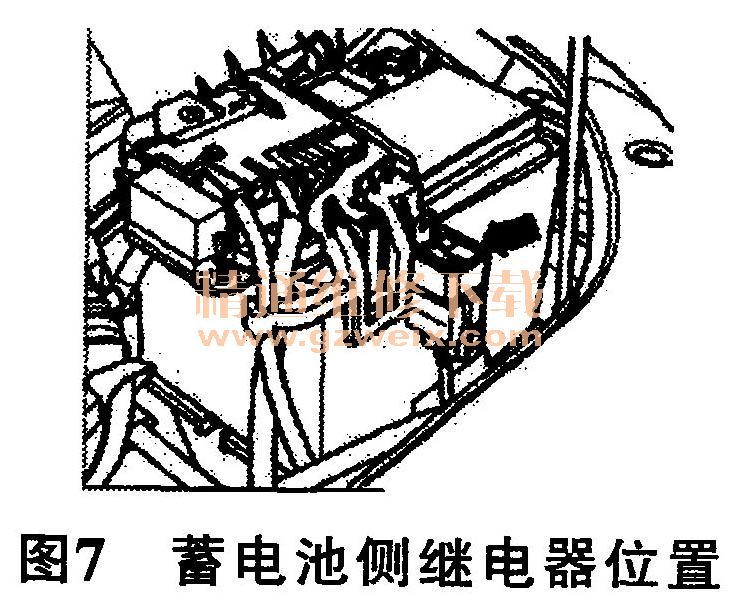

    熔断丝SA在蓄电池上面熔断丝架内，熔断丝SB在蓄电池上面右侧熔断丝架内，如图4所示。熔断丝SC在仪表板左侧熔断丝架内，如图5所示。继电器有两个位置，分别在仪表板左下方（图6）和蓄电池侧（图7，该处就一个继电器）。

    3 继电器作用
    位于仪表板左下方（图6）的继电器，1-5空。6号—总线端30供电继电器J317-458  （J317电路图上的标号，458实际电器标号，下文皆同）。7—远光灯继电器J12-53（自2011年3月起装备）。9/1—电动燃油泵2继电器J49-499（自2008年9月起，仅限装备2.0 L发动机的汽车）。9/2—电动燃油泵继电器J17-499（仅限装备不带涡轮增压发动机的汽车）。10—接线端50供电继电器J682-100011—二次空气泵继电器J299-100（仅限装备1.6L、2阀74 kW发动机汽车）。14—空调继电器J32 -1260 15-X触点卸荷继电器J59-100。
    其中，8—接线端15供电继电器J239 -100、 12-86S触点继电器J629-404、 13—接线端75号供电继电器1-J680-100，都是自2012年12月起装备。

    4 熔断丝SA的作用

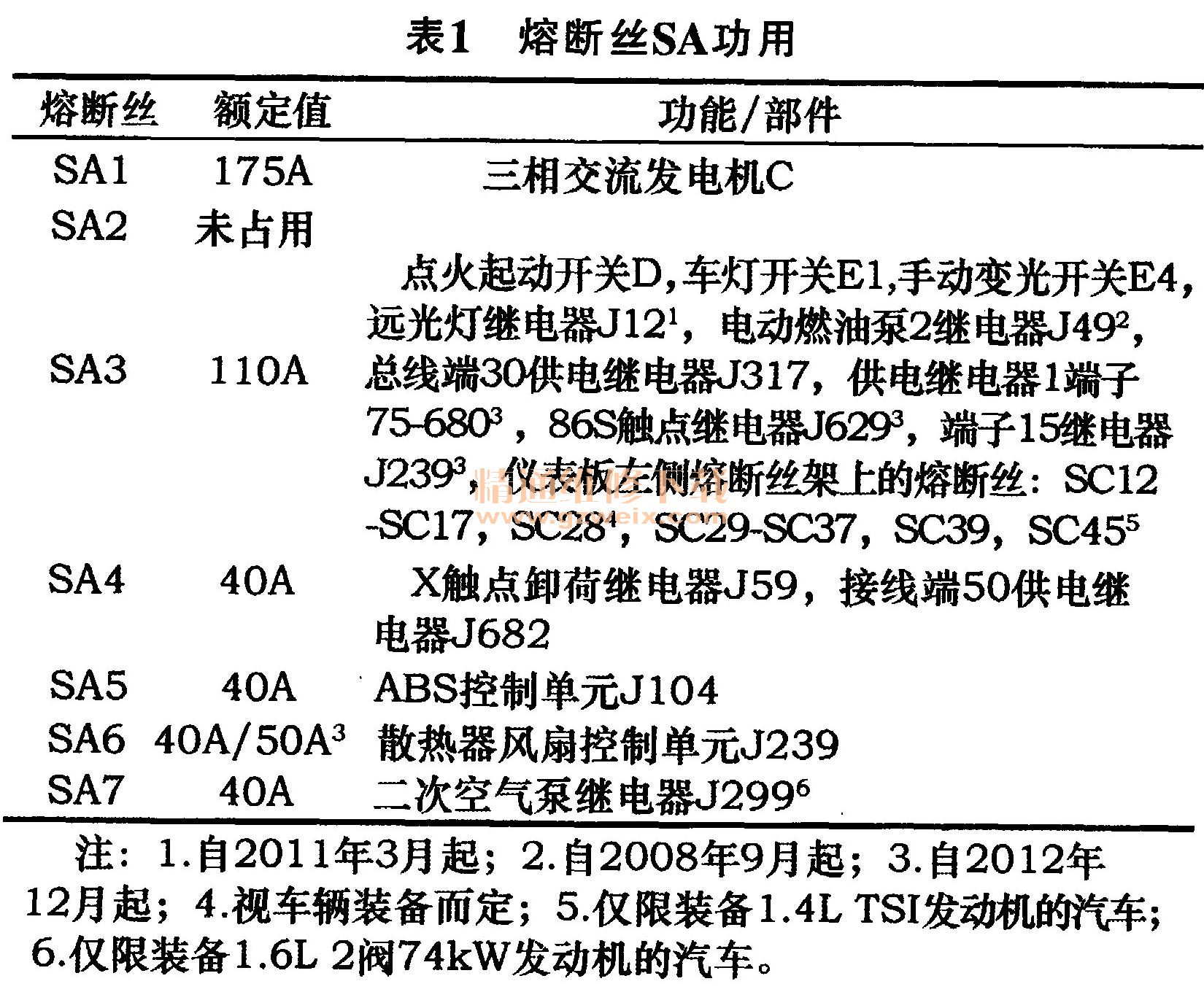

    熔断丝SA一般都是40175 A的大电流熔断丝，且直接与30号接线端子相连。具体功用如表1所示。

    5 熔断丝SB的作用
    熔断丝SB共有6个直接与30号接线端子相连。具体功用如表2所示。

    6 熔断丝SC的作用

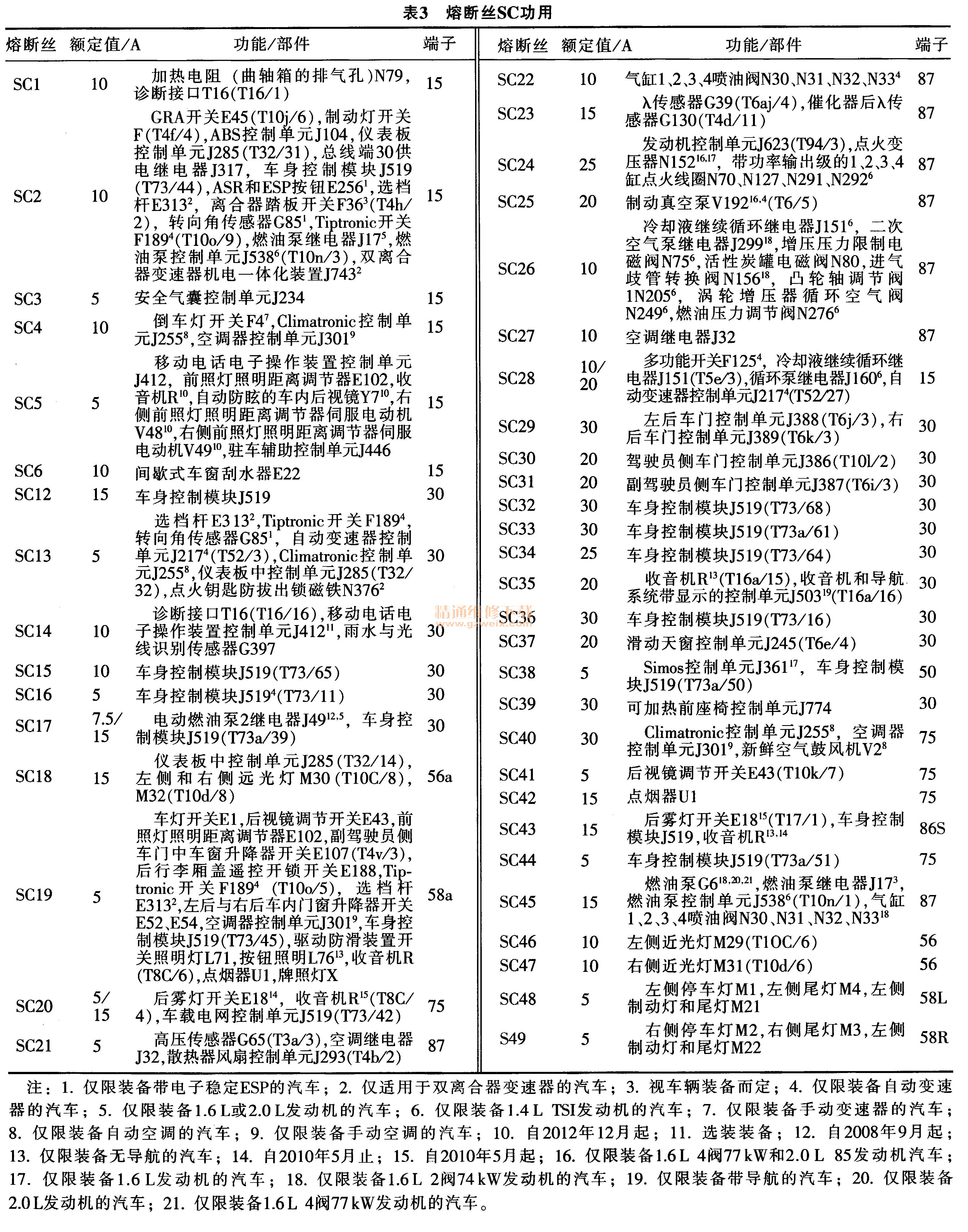

    熔断丝SC共有49个，其中SC7、 SC8、 SC9、SC10、 SC11未占用，具体功用如表3所示。
