汽车线束搭铁设计详解
来源:汽车电器  作者:佚名  2014-11-08 10:57:37

    摘要:本文主要介绍线束搭铁设计策略,搭铁点选择以及搭铁形式。
    随着汽车的日渐普及,汽车电器的发展日新月异,人们对汽车的安全性、舒适性、经济性和排放性的要求越来越高。伴随着科技进步,很多先进的电子技术应用在汽车行业,以提高汽车的安全性、舒适性及经济性,汽车的电器集成化程度越来越高,汽车线束就变得越来越复杂,设计和生产制作过程控制难度越来越大。而汽车电路中最重要的因素之一—搭铁点的设计就显得尤为重要。首先是搭铁的回路增加,其次是需要搭铁的功能越来越多,搭铁数量选择等都需要考虑更多的因素,因此本文主要研究当前环境下整车电路线束搭铁的设计策略。
    线束搭铁设计要体现:安全、可靠、稳定、合理、经济。从以下3个方面来分析整车电路的搭铁设计。

    1 搭铁分配设计原则
   1.1搭铁种类介绍
    整车地:顾名思义就是整车电路的地,它是由蓄电池负极直接接到车身,使车身成为一个大的负极,所有的搭铁点都是通过车身搭铁,因此汽车电路中的接地又被称之为搭铁。
    功率地:主要是指大功率用电设备的搭铁,例如发动机冷却风扇、刮水电动机、玻璃升降电动机、空调鼓风机、座椅调节电动机、天窗电动机、门锁电动机等。这些用电器的电流一般较大,会对其他弱电流或信号线产生干扰。
    信号地:一般指小电流信号的搭铁,有模拟信号、数字信号等,信号一般比较敏感,容易被干扰。
    屏蔽层搭铁:对于娱乐系统天线及高电压工作用电器,由于其工作过程中对周围电磁场影响较大,必须采用单芯屏蔽线,以达到保证接收信号准确,且对周围线束电磁场影响最小作用。而单芯屏蔽线屏蔽层,直接通过搭铁点接到整车地。如发动机点火线圈供电回路,工作过程会产生上万伏高电压,对周围信号线干扰极大,甚至会导致整车EMC不通过,需采用单芯屏蔽线,屏蔽层接车身搭铁。
    1.2搭铁原则
    总体来说,搭铁点分配有3个原则。
    1)强弱电分开搭铁原则如电动机类产品属于大电流用电器,要与信号线及控制回路等小电流搭铁分开。
    2)安全件单独搭铁原则如安全气囊模块、ABS、ECM等对整车性能及安全影响大的模块,要采用单独搭铁;针对前照灯搭铁,考虑一个搭铁失效后,另一个可以继续使用,必须将左右前照灯分开搭铁。
    3)就近搭铁原则考虑到经济性、压降小及最小干扰,搭铁点尽量靠近模块端,这样搭铁线短,导线成本低,线束回路压降小,被干扰的可能性也随之降低,特别是针对弱电信号搭铁,以保证信号的真实传递。
    除以上3个基本原则外,根据模块特性还有以下几点情况:①安全气囊模块由于是一个安全级别非常高的模块,除了单独搭铁外还需要有备用搭铁,作为备用方案,确保气囊系统准确及时地工作;②所有搭铁点都要避免喷漆/污染,避免搭铁低于涉水高度;③蓄电池负极线、发动机搭铁线等因导线截面较大,因此一定要控制好线长和走向,减小电压降;④为增加安全性,发动机、车身一般要单独连到蓄电池负极搭铁;同时压接端子大于10mm2端子要求镀锡点焊。

    2 搭铁形式
    2.1车身搭铁形式
    目前主流车型搭铁的形式主要有2种,第1种是车身焊接螺母,使用带自攻功能螺钉(图1)紧固线束搭铁端子;第2种是车身焊接搭铁螺栓,用螺母(图2)紧固线束搭铁端子。这2种形式各有一定的优缺点。
    车身焊接螺母多用于日韩系车,工艺比较复杂,装配时需要两手配合,对搭铁螺栓要求也较高,要求螺牙有一定的自攻功能,在紧固搭铁端子时能够将焊接螺母的油漆及氧化层刮掉,实现良好的搭铁性能。采用这种形式的搭铁,一般会对车身焊接螺母进行保护,即在油漆前增加工艺螺钉预装配在上面,油漆后,将工艺螺栓取出,确保搭铁点无油漆以保证搭铁性能良好。这种形式装配好后比较美观。

    车身焊接螺栓多用于欧美系车,装配工艺较简单;焊接螺栓在进入油漆前使用工艺螺母紧固,装配搭铁端子时再将螺母松掉。这种设计的好处是可以很好地保护搭铁螺栓,油漆不到,可以确保搭铁性能良好。但这种形式由于是焊接螺栓,车身会突出一个零件,不美观,因此在位置的选择上要易于安装,同时又要兼顾美观,在不容易发现的地方设置较好。
    2.2线束搭铁端子形式
    线束搭铁端子选型主要根据以下几个信息:载流量、搭铁螺钉或螺母尺寸、布置位置、是否需要防转等。下面介绍几种主流的搭铁端子及使用情况。
    1)蓄电池负极及发动机搭铁等大电流一般会选择大端子,如图3所示,适合大于10 mm2线径,线束压接部位常采用镀锡点焊,使用带胶热缩管。

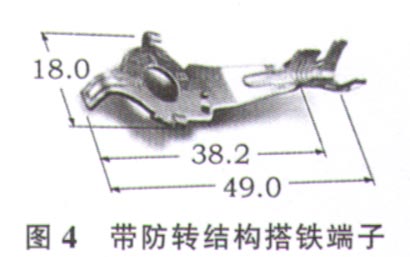

    2)一般搭铁端子如图4所示,一般是组合型,为了防止安装时线束搭铁端子跟转,选取一个搭铁片带防转机构,见图5。



    3)同一搭铁点如有多个搭铁回路,可通过以下3种形式将搭铁回路拼接,可减少搭铁点数量。

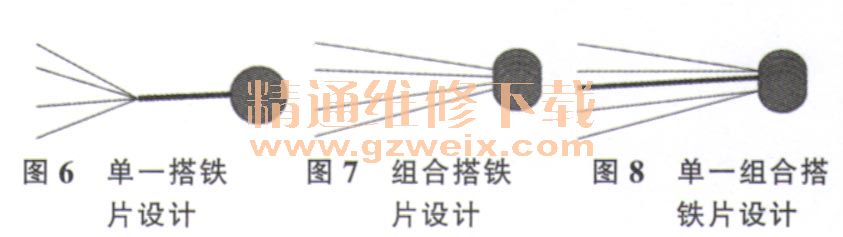

形式1(图6)同一搭铁点所有搭铁回路通过连接钉合并为一根搭铁回路,仅压接一个搭铁端子,多使用在日韩系车。优点:成本低;缺点:工艺复杂,且回路中小电流回路压降大,可能产生相互干扰。

    形式2(图5和图7)同一搭铁点所有搭铁回路单独压接搭铁片,通过搭铁片组合搭铁,多使用在欧系车。优点:工艺简单,性能可靠;缺点:成本高。
    形式3(图8)同一搭铁点将搭铁回路按电流大小区分后,可将小电流搭铁回路合并压接到同一个搭铁片上,再组合搭铁,多使用在美系车。特点:工艺复杂程度适中,成本适中。

    4)带有插接件形式的搭铁,如图9所示,可以通过插接件匹配端子的形式实现搭铁,用于拼接回路较多的场合,更改方便。可以实现电压的稳定,较少搭铁点,可以提高搭铁的效果,减少干扰。有防水形式和非防水形式。这种设计由于成本较高在高档车上可考虑使用。
