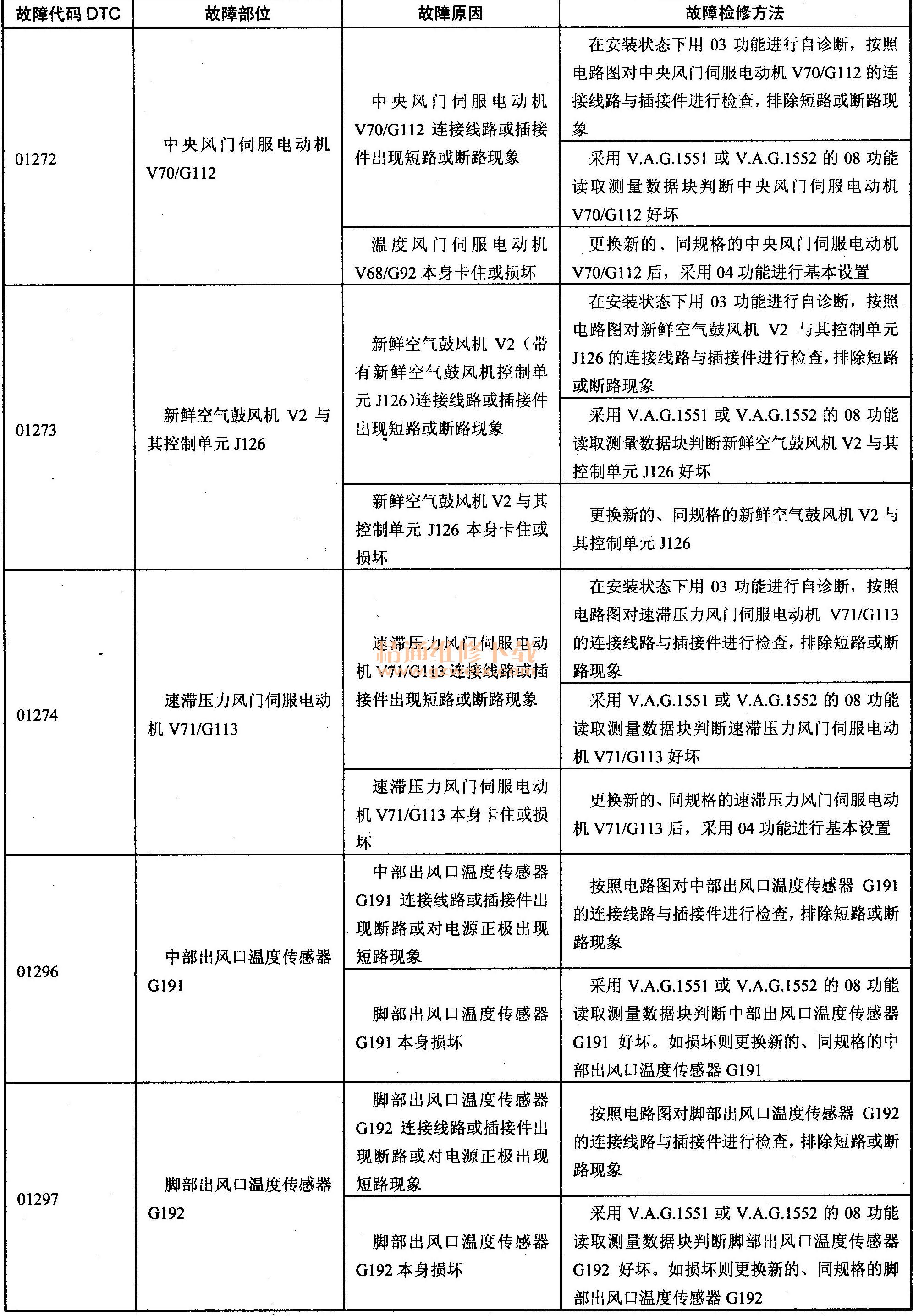

帕萨特领驭轿车空调系统原理及故障检修
来源:本站整理  作者:佚名  2014-04-08 07:28:45

    为了能够快速准确的完成维修工作,在进行空调系统电路检测前,一定要对需要维修的车辆控制电路有一个系统的了解。这样才会有的放矢,使检修顺利进行。
    一、帕萨特领驭系列轿车空调系统元器件的使用与功能说明
    上海大众帕萨特领驭系列轿车是在帕萨特Bs经典版的基础上改进以后得到的,属于大众公司的高端新产品。
    (一)空调系统元器件的使用

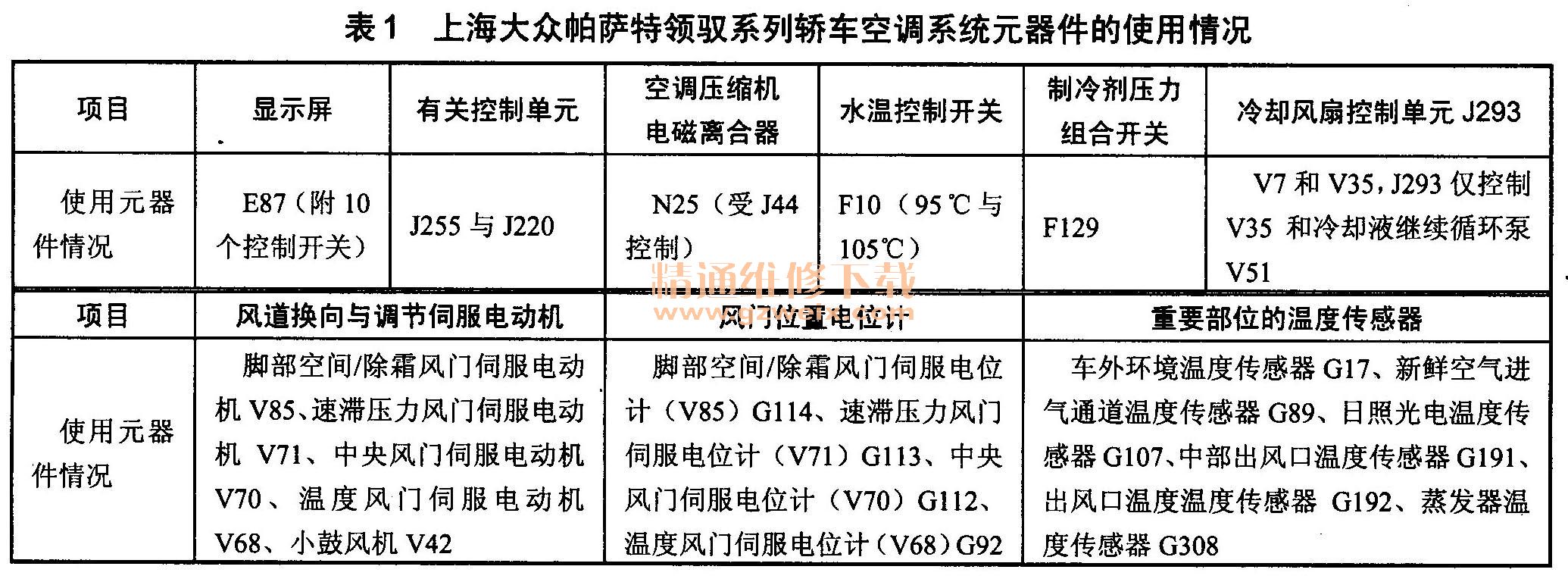

    上海大众帕萨特领驭系列轿车空调系统元器件的使用情况如表1所列,供检修故障时参考。
海大众帕萨特领驭系列轿车空调系统元器件的使用情况

    (二)空调系统主要功能说明
    当上海大众帕萨特领驭系列轿车空调系统处于自动(AUTO)工作状态时,可以不用人工调控,就可以保持车辆内部温度在舒适范围内并维持在一定数值。当然,也可以采用人工分别设定室内左侧(驾驶员)、右侧或后侧在不同的温度范围,还可以调整室内鼓风机的转速,通风保持空气清晰及适当的空气湿度。
    二、帕萨特领驭系列轿车手动空调系统电路接线原理与数据资料
    帕萨特领驭系列轿车空调有手动空调与全自动空调两大类,这一节提供的是手动空调控制系统的接线图,供故障维修时参考。

    (一)手动空调系统空调开关、新鲜空气和循环空气开关、空调警告灯、外部温度开关、新鲜空气和循环空气警告灯、新鲜空气控制照明灯、新鲜/循环空气板定位马达、空调器/暖风截止二极管电路接线原理图
    1.接线原理图

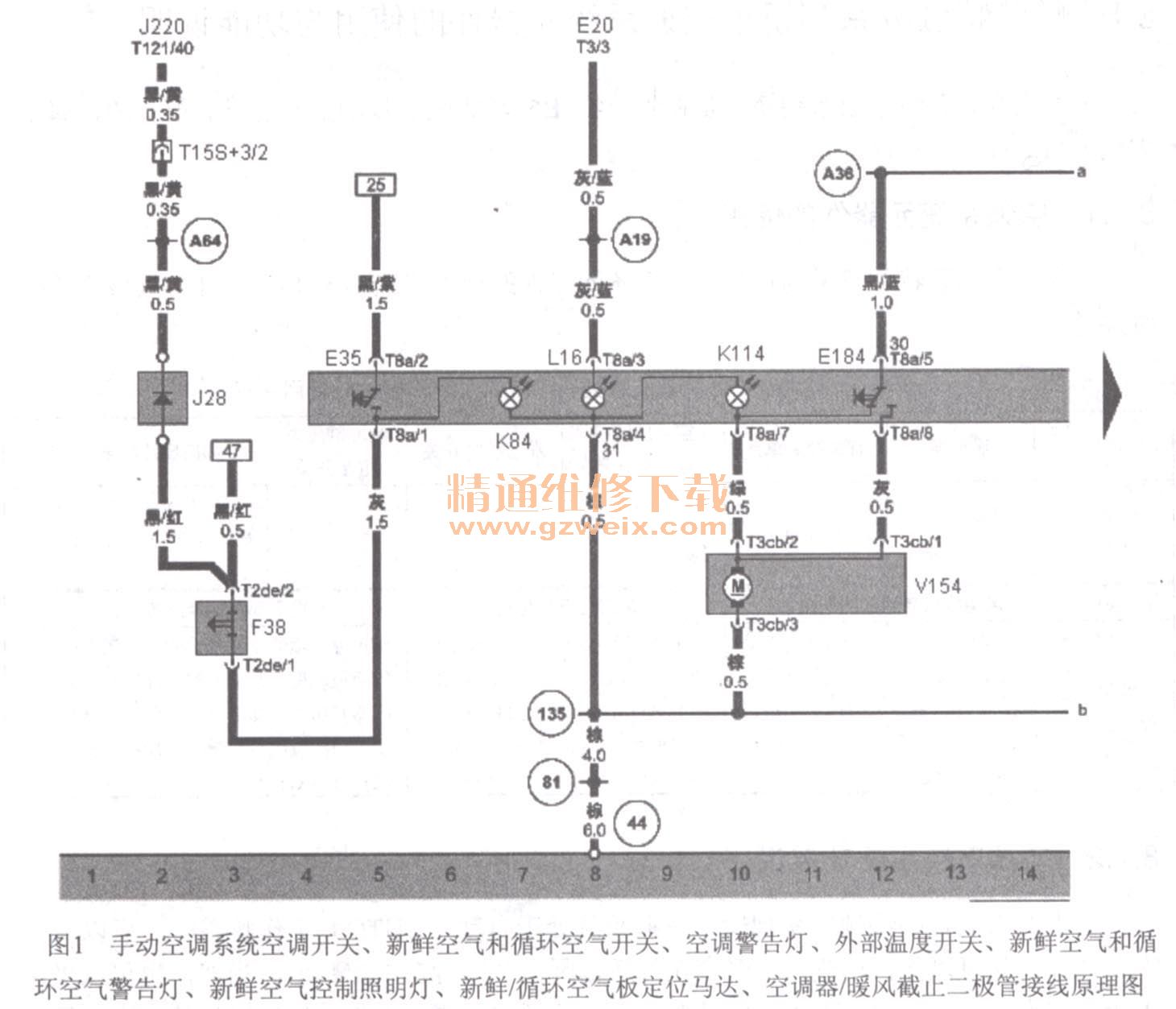

    手动空调系统空调开关、新鲜空气和循环空气开关、空调警告灯、外部温度开关、新鲜空气和循环空气警告灯、新鲜空气控制照明灯、新鲜/循环空气板定位马达、空调器/暖风截止二极管接线原理图如图1所示。

    2.接线图中元器件及其位置说明
    图1所示电路中各数字或数字与字母组合含义(所代表零部件或元器件)及其位置说明如下所示。
    E20----开关和仪表照明控制;E35----空调开关,在空调控制面板后面;E184----新鲜空气和循环空气开关,在空调控制面板后面;F38----外部温度开关,在仪表板右侧进气风口通道上;J28----空调器/暖风截止二极管,在右A柱处;J220----发动机电子控制单元,在发动机电子控制单元防护罩内;K84----空调警告灯;K114----新鲜空气和循环空气开关警告灯;L16----新鲜空气控制照明灯;T2de-2针插头,白色,在外部温度开关上;T3-3针插头,黑色,在开关和仪表板照明控制板上;T3cb-3针插头,黑色,在新鲜/循环空气板定位马达上;T8a-8针插头,黑色,在新鲜空气和循环空气开关上
    T15s+3-18针插头,橙/红色,在发动机电子控制单元防护罩内左侧((3号位);T121-121针插头,黑色,在发动机电子控制单元上;V154----新鲜/循环空气板定位马达,在仪表板右侧新鲜空气鼓风机前方
    44----接地点,在左A柱处;80----接地连接线1,在仪表板线束内;圆圈内的135----接地连接线,在仪表板线束内;圆圈内的A19----连接线(58d),在仪表板线束内;圆圈内的A36----连接线(75a),在仪表板线束内;圆圈内的A64----连接线(转速信号),在仪表板线束内。

    (二)手动空调新鲜空气鼓风机开关、新鲜空气鼓风机、调速电阻器接线原理图
    1.接线原理图

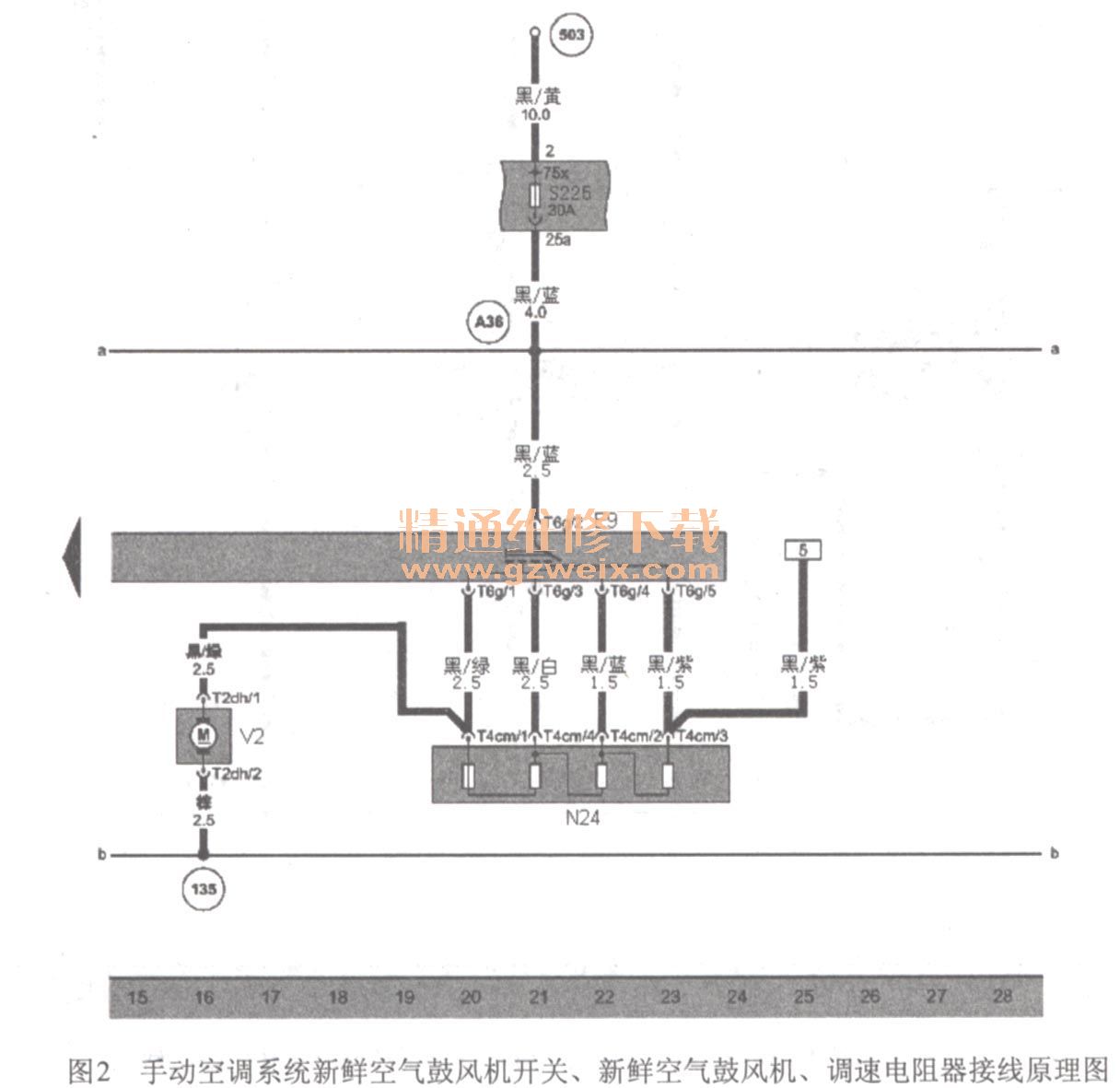

    帕萨特领驭系列轿车手动空调系统新鲜空气鼓风机开关、新鲜空气鼓风机、调速电阻器接线原理图如图2所示。
手动空调系统新鲜空气鼓风机开关、新鲜空气鼓风机、调速电阻器接线原理图

    2.接线图中元器件及其位置说明
    图8-2所示电路中各数字或数字与字母组合含义(所代表零部件或元器件)及其位置说明如下。
    E9----新鲜空气鼓风机开关,在空调控制面板后面;N24----带熔断丝的新鲜空气鼓风机串联电阻器,在新鲜空气鼓风机上方左侧;S225----熔断丝25, 30A,新鲜空气循环风门定位马达,鼓风机熔断丝。

    (三)手动空调系统关闭控制单元、空调电磁离合器、环境温度传感器接线原理图
    1.接线原理图

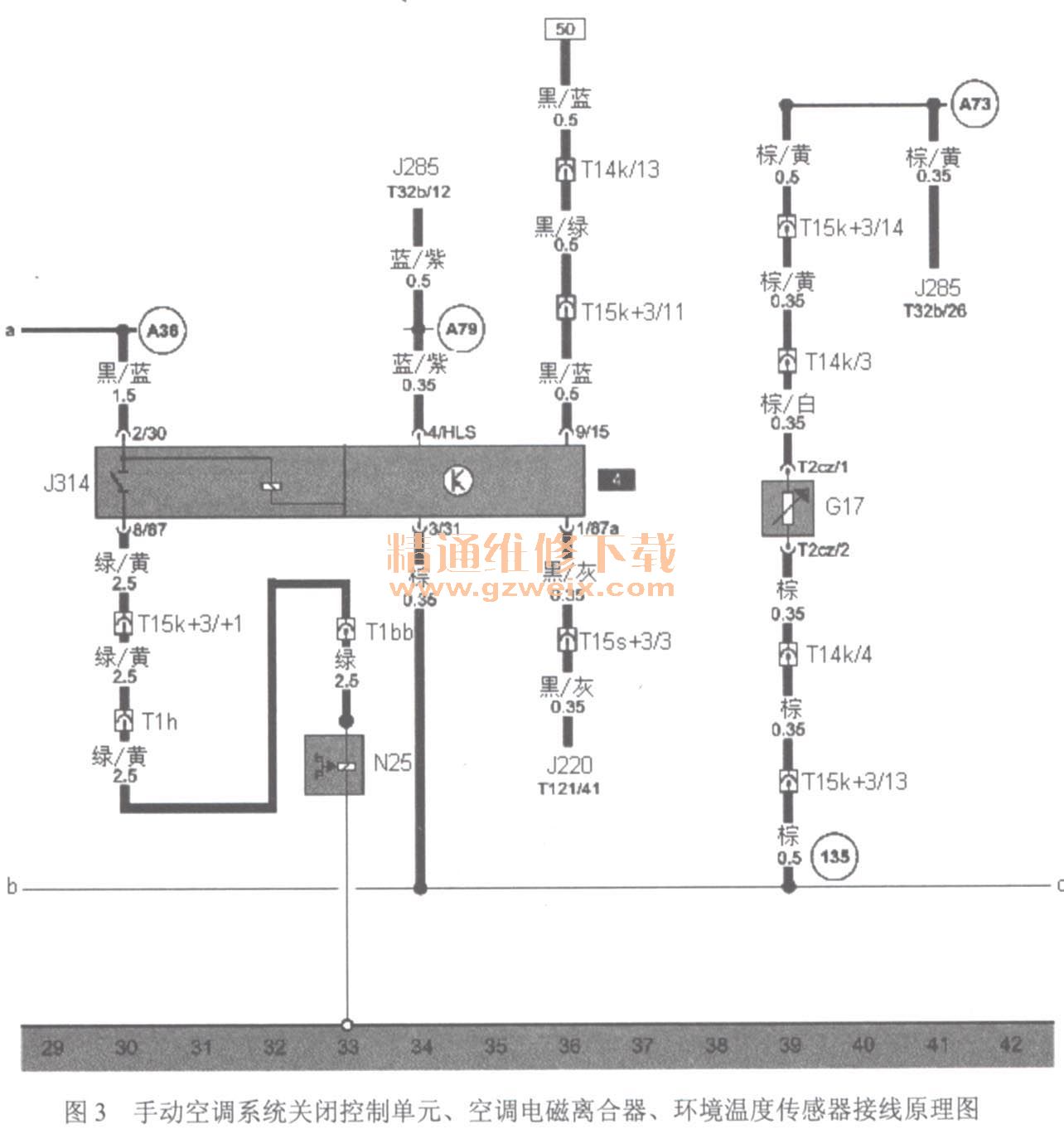

    帕萨特领驭系列轿车手动空调系统关闭控制单元、空调电磁离合器、环境温度传感器接线原理图如图3所示。
手动空调系统关闭控制单元、空调电磁离合器、环境温度传感器接线原理图

    2.接线图中元器件及其位置说明
    图3所示电路中各数字或数字与字母组合含义(所代表零部件或元器件)及其位置说明如下。
    G17----环境温度传感器,在前保险杠前侧;J220----发动机电子控制单元,在发动机电子控制单元防护罩内;J285----组合仪表控制单元,在仪表板左侧;J314----空调关闭控制单元,绿色插座,在13位置继电器架上4号位置(384继电器);N25----空调电磁离合器,在发动机舱内右侧前部下方;Tlh-1针插头,绿色,在发动机舱内左前侧;Tlbb-1针插头,绿色,在压缩机前方;T14K-14针插头,黑色,在发动机舱内左前侧;T15k+3-18针插头,白色,在左A柱处(14号位);T15s+3-18针插头,橙/红色,在发动机控制单元防护罩内左侧(14号位);T32b-32针插头,绿色,在组合仪表控制单元上;圆圈内的135----接地连接线,在仪表板线束内;圆圈内的A36----接地线(75a),在仪表板线束内;圆圈内的A73----接地线(环境温度表),在仪表板线束内;圆圈内的A79----接地线在仪表板线束内。

    (四)手动空调系统冷却液风扇!If电器、空调压力开关电路接线原理图
    1.接线原理图

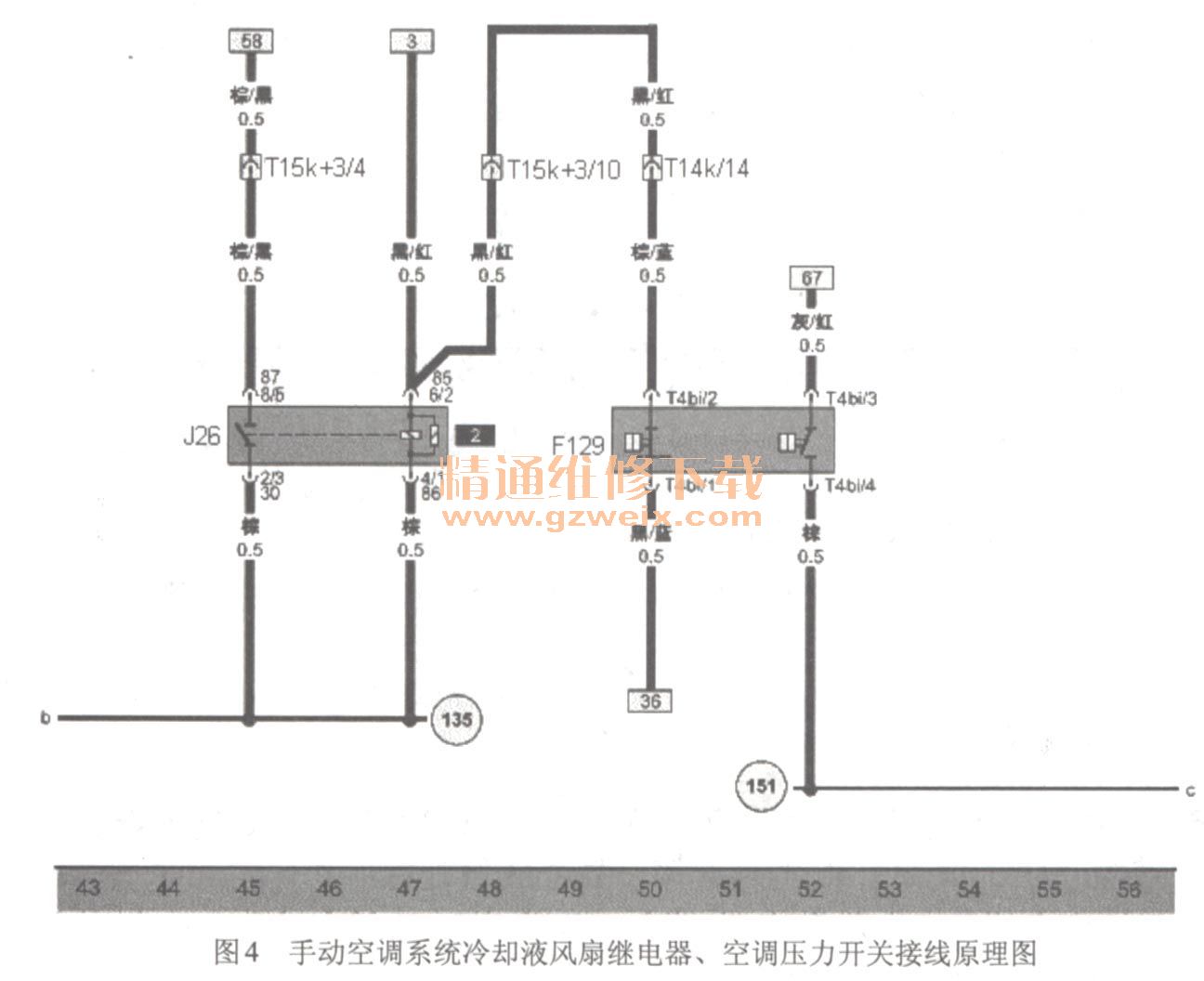

    帕萨特领驭系列轿车手动空调系统冷却液风扇继电器、空调压力开关接线原理图如图4所示。
手动空调系统冷却液风扇继电器、空调压力开关接线原理图

    2.接线图中元器件及其位置说明
    图4所示电路中各数字或数字与字母组合含义(所代表零部件或元器件)及其位置说明如下。
    F129----空调器压力开关,在发动机舱右侧前方空调管路上;J26----冷却液风扇马达继电器,红色插头,在13号位置继电器接线板上(373)。

    (五)手动空调系统串联电阻器、冷却液风扇串联电阻器、散热风扇、右侧散热风扇接线原理图

    1.接线原理图
    帕萨特领驭系列轿车手动空调系统串联电阻器、冷却液风扇串联电阻器、散热风扇、右侧散热风扇接线原理图如图5所示。
手动空调系统串联电阻器、冷却液风扇串联电阻器、散热风扇、右侧散热风扇接线原理图

    2.接线图中元器件及其位置说明
    图5所示电路中各数字或数字与字母组合含义(所代表零部件或元器件)及其位置说明如下。
    N6----串联电阻器,在发动机舱左侧纵梁下;N39----冷却液风扇的串联电阻器,在发动机舱左侧纵梁下方。

    (六)手动空调系统散热风扇热敏开关、散热风扇V7和V35继电器第,挡、散热风扇V7和V35继电器第2挡接线原理图
    1.接线原理图

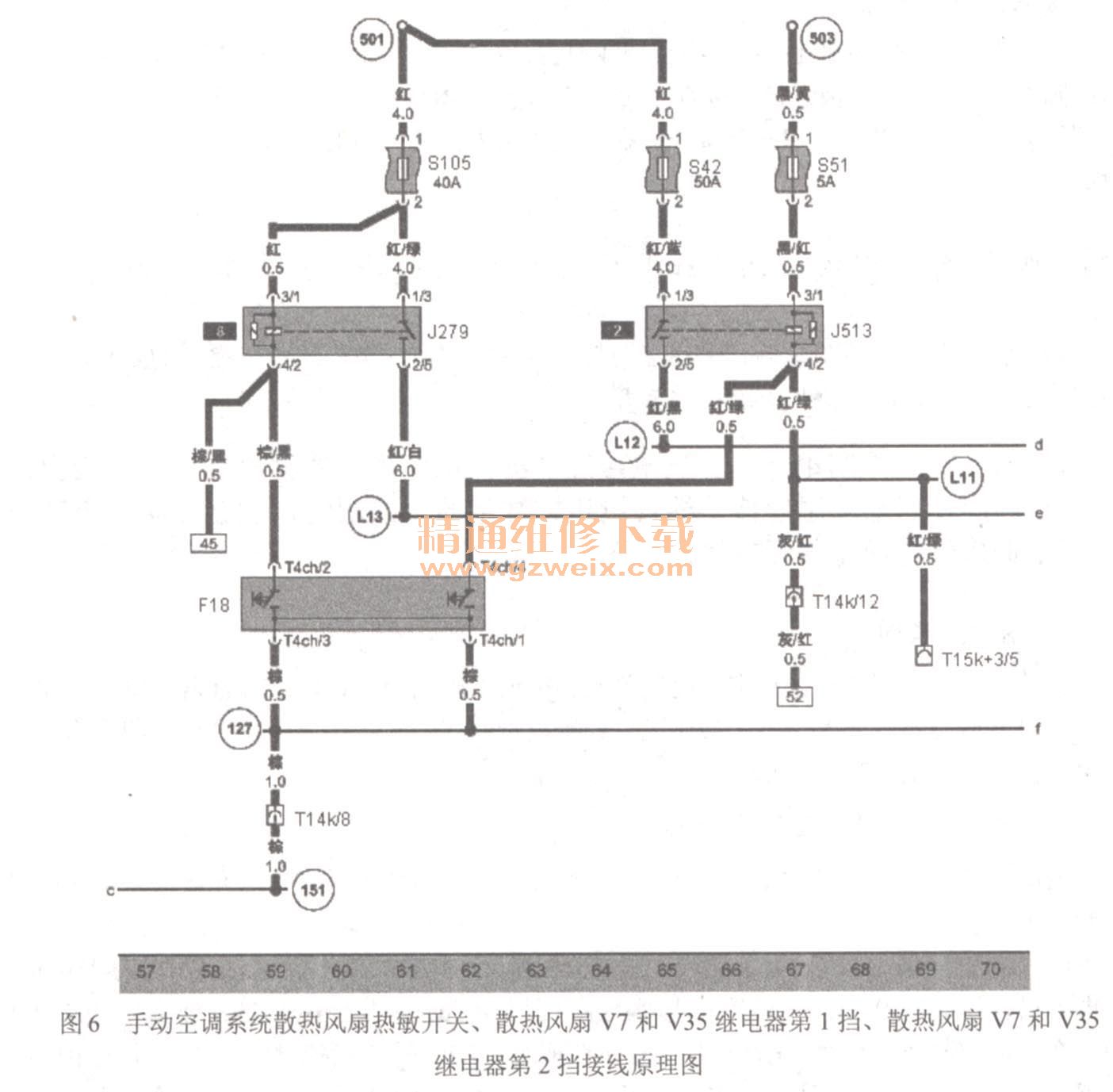

    帕萨特领驭系列轿车手动空调系统散热风扇热敏开关、散热风扇V7和V35继电器第1挡、散热风扇V7和V35继电器第2挡接线原理图如图6所示。
手动空调系统散热风扇热敏开关、散热风扇V7和V35继电器第1挡、散热风扇V7和V35继电器第2挡接线原理图

    2.接线图中元器件及其位置说明
    图6所示电路中各数字或数字与字母组合含义(所代表零部件或元器件)及其位置说明如下。
    F18----散热风扇热敏开关,在水箱左侧下方出水管上;J279----散热风扇V7和V35继电器第1挡,红色插座,在仪表板左侧8位置附加继电器架上8号位(100继电器);J513-散热风扇V7和V35继电器第2挡,棕色插座,在仪表板左侧8位置附加继电器架上2号位(100继电器);S42----冷却液风扇的熔断丝,50A,红色插座,在仪表板左侧8位置附加继电器架上(C号位);S42----冷却液风扇的熔断丝,50A,红色插座,在仪表板左侧8位置附加继电器架上(C号位);S51----冷却液风扇继电器的熔断丝,5A,黄色插座,在仪表板左侧8位置附加继电器架上(B号位);S105----冷却液风扇熔断丝,第1挡,40A,红色插座,在仪表板左侧8位置附加继电器架上(E号位);T4ch-4针插头,黑色,在散热风扇热敏开关上;T4k-14针插头,黑色,在发动机舱内左前侧;T15k+3-18针插头,白色,在左A柱处(14号位)。
    圆圈内的127----接地连接线,在空调线束内;圆圈内的151----接地连接线,在前部线束内;圆圈内的503----正极螺栓连接点·(30),在中央电器板上;圆圈内的L11----连接线,在空调线束内;圆圈内的L12----连接线,在空调线束内;圆圈内的L13----连接线,在空调线束内。
