四、帕萨特B5系列轿车安全气囊系统故障的诊断与检修
    在对帕萨特B5系列轿车安全气囊系统进行故障自诊断之前，为了满足自诊断的条件，要在确认所有熔断丝均无问题，且蓄电池电压高于9V的情况下进行。
    （一）安全气囊系统故障诊断的功能代码
    在使用大众汽车专用的故障阅读器VA.G1551或车辆系统测试仪VA.G1552或汽车诊断测试和信息系统VA.S5051来对帕萨特B5系列轿车安全气囊系统进行故障诊断时，通常是给检测仪表输入相应的代码来对相关功能进行选择，这些代码与其相应功能之间的对应关系参见本书第2章中的表2-5所列，这里不再重述。
    （二）安全气囊系统故障代码的读取方法
诊断仪表V.A.G1551的连接方法
    ①在点火开关断开的情况下，拆下驻车制动拉杆附近的诊断插座的盖板，然后把故障阅读器VA.G1551的连接线插头连接到诊断插座上。
    ②接通点火开关，使VA.G1551与安全气囊系统控制单元建立起通信以后，就可以对故障诊断仪进行操作了。
2．进入功能选择方式
    按压故障阅读器VA.G1551上的有关操作按键，进行诊断仪的初始操作，直到屏幕上出现有如下内容的显示：
Raid data transfer           HELP
Select functionX X
快速数据传输             帮助
选择功能XX

    3．读取故障码的方法
    ①当VA.G1551进入上述的功能选择显示状态以后，接着按压诊断仪上的数字按键“0”与“2”，也就是输入读取故障码的“02”代码，选择“查询故障存储器”，屏幕上就会有如下内容的显示：
Raid data transfer           Q
02-Interrogate fault memory
快速数据传输             Q
02-查询故障储存

    ②按压诊断仪上的“Print”按键，按压Q按键以确认输入，诊断仪屏幕上可能会出现两种不同的显示情况：
    ·如果安全气囊控制系统中存储有故障代码，则屏幕上就会有如下内容的存储故障数目的显示：
X faults recognized！
No Fault recognized!

·如果ABS控制系统中没有存储故障代码，则屏幕上就会有如下内容的存储故障数目的显示：
没有识别到故障！
X个故障已识别！

    4．输出结束方法
    ①如果安全气囊控制系统中存储有故障代码，则存储的故障代码就会按顺序显示被打印出来。按照诊断仪打印的故障信息排除故障，然后按压诊断仪上的“→”按键，返回原始位置，屏幕上就会有如下内容的显示：
Raid data transfer                             HELP
Select function X X
快速数据传输帮助
选择功能XX

    ②按压诊断仪上的数字按键“0”与“6”，也就是输入“06”输出结束代码，以结束
输出方式，按压Q按键以确认输入。

    （三）安全气囊系统故障代码的清除方法
    当查询和排除了故障存储器中存储的故障以后，就应及时地将该故障码清除掉，具体方法如下：
①VA.G1551进入上述的安全气囊功能选择显示（即屏幕显示“选择功能”）状态时，按压诊断仪上的数字按键“0”与，“5”，也就是输入“05”清除“故障存储”功能，屏幕上就会有如下内容的显示：
Rapid data transfer         Q
05 Erase fault memory
快速数据传输            Q
05清除故障存储

②按压诊断仪上的Q按键以确认，屏幕上就会有如下内容的显示：
Rapid data transfer          →
Fault memory is erased!
快速数据传输             →
故障存储己清除

    ③按压诊断仪上的“→”按键，屏幕上的显示就会回到“选择功能”的显示状态，与上述方法相同，再按压数字按键“0”与“6”，也就是输入“06”输出结束代码，以结束输出方式，按Q按键确认。

    （四）安全气囊自诊断系统存储的故障代码及故障检修
    帕萨特B5系列轿车安全气囊自诊断系统存储的故障代码及故障部位、原因、维修方法如表2所列，供维修时参考。

    （五）安全气囊系统测量数据块的读取方法
    在对帕萨特B5系列轿车中，安全气囊控制系统存储器中存储了有关系统的工作状态信息或所连接的传感器信息。这些测量值的信息，可以帮助维修人员判断故障的大概部位或原因。读取帕萨特B5系列轿车安全气囊系统测量数据块的方法如下。
    ①把故障阅读器VA.G1551的连接线插头连接到诊断插座上，接通点火开关以后，按压诊断仪上的有关按键，进行诊断仪的初始操作，直到屏幕上就会有如下内容的显示：
Rapid data transfer            HELP
Select function X X
快速数据传输               帮助
选择功能XX

    ②按压诊断仪上的数字按键“0”与“8”，也就是输入“08”代码，选择“阅读测量数据块”功能，以使诊断仪屏幕上出现如下内容的显示：
Rapid data transfer             Q
08 Read measured vaiue block
快速数据传输                Q
08阅读数据块

③按压诊断仪上的Q按键以确认，屏幕上就会有如下内容的显示：
Read measured vaiue block            HELP
Enter display group numder X X
阅读数据块                        帮助
输入显示组编号XX

    ④输入显示组编号，并按压诊断仪上的Q按键以确认，屏幕上就会有1-4区域内容的显示：
Read measured vaiue block   1      →
1     2     3     4
阅读数据块1                    →
1     2     3     4

    ⑤如果4个区域中显示的数值都为允许值，按压诊断仪上的“→”按键，屏幕上就会有如下内容的显示：
Rapid data transfer        HELP
Select function X X
快速数据传输          帮助
选择功能XX

    ⑥按压诊断仪上的数字按键“0”与“6”，也就是输入“06”输出结束代码，、以结束输出方式，按Q按键进行确认。

    （六）安全气囊自诊断系统测量数据块的标准值

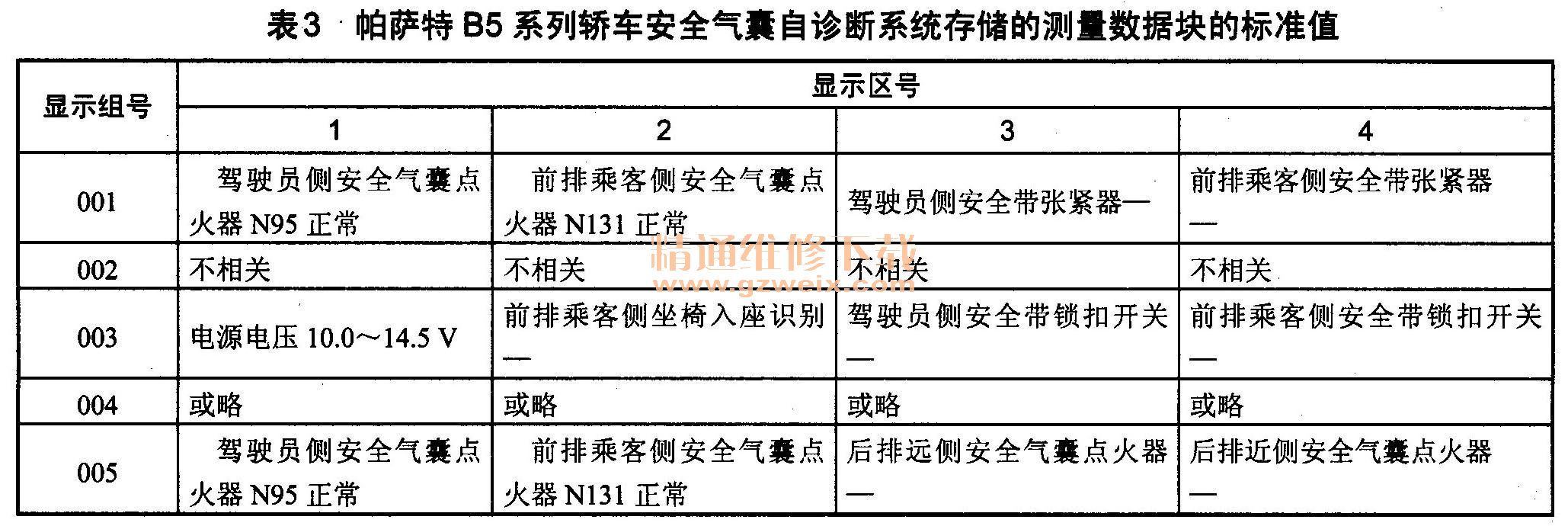

    帕萨特B5系列轿车安全气囊自诊断系统存储的测量数据块有5组，每个测量参数代表的物理量及允许值如表3所列，供维修故障时对照参考。
