二、动力转向电控系统（EPS）故障码

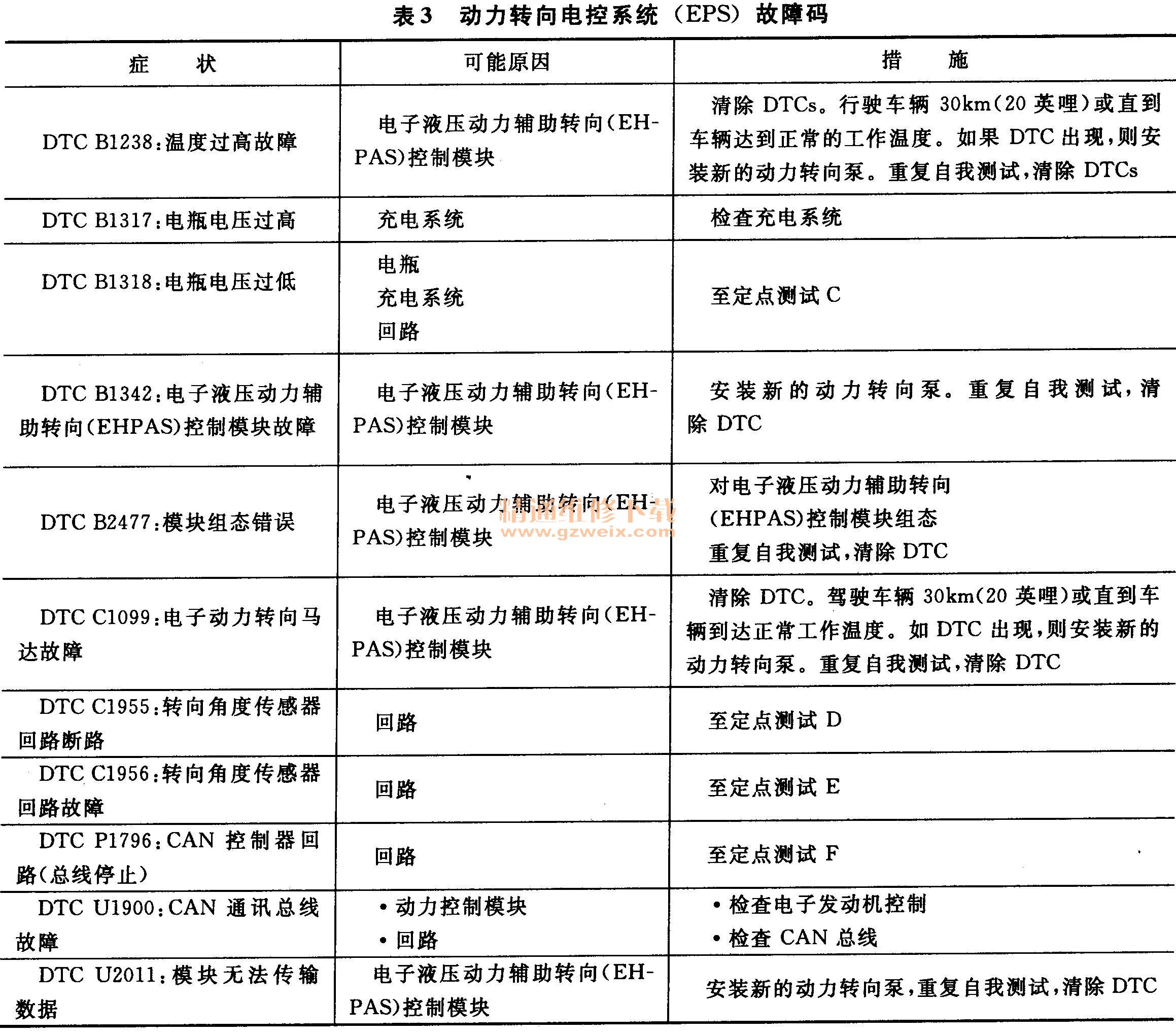

    动力转向电控系统（EPS）故障码如表3所示。

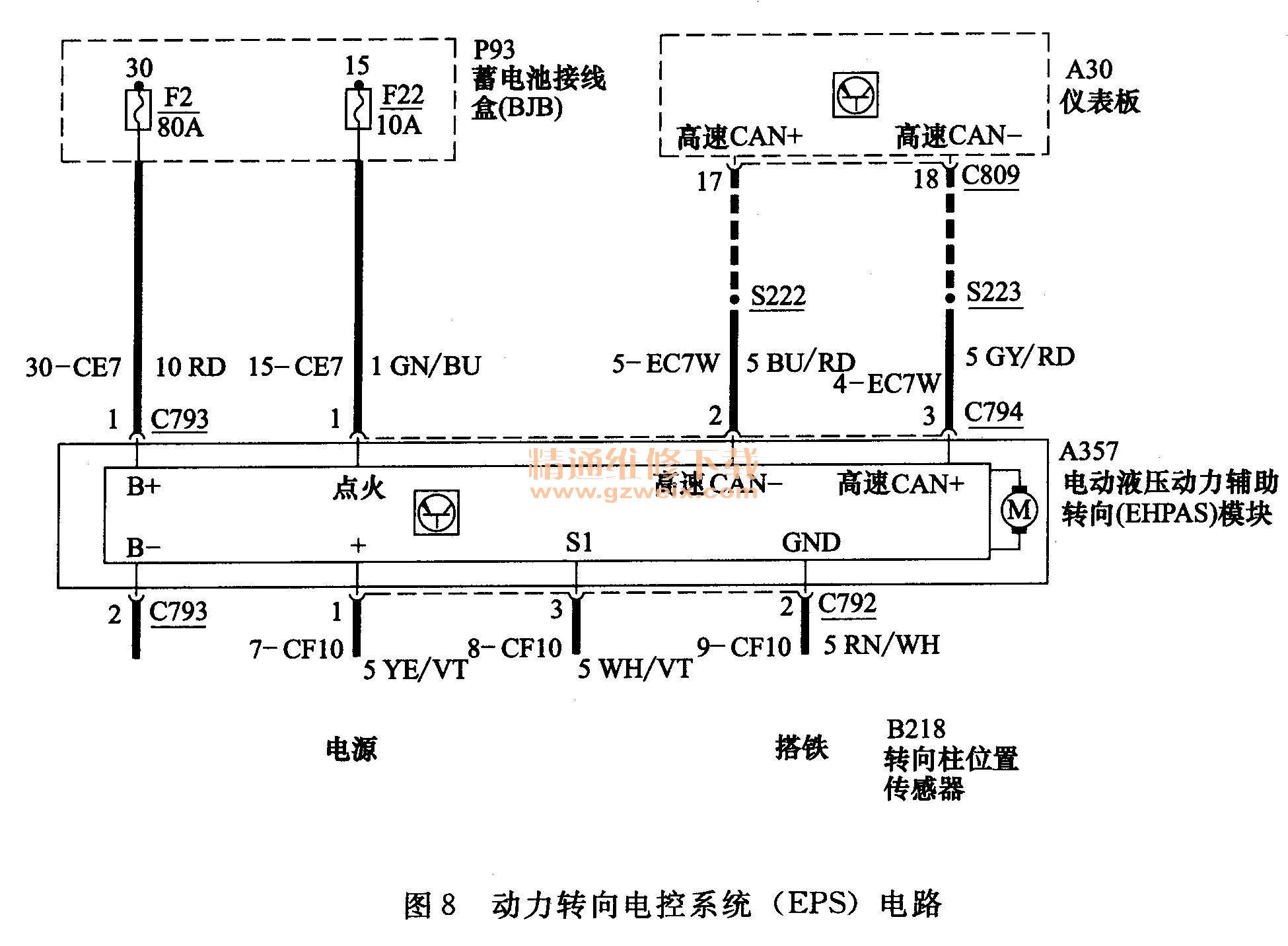

    1．定点测试B：转向系统警告灯持续点亮
    注意：使用一部数字电表对所有的电器测量
   （1）检查电子液压动力辅助转向（EHPAS）控制模块搭铁回路
    ①拆开EHPAS控制模块C793。
    ②测量介于EHPAS控制模块C793接脚2，回路31-CE7（BK）， 线束侧与搭铁之间的电阻。
    ·电阻是否低于5Ω
    若是，至（2）。
    否则，维修回路31-CE7（BK）。测试系统是否正常操作。
   （2）检查是否点火电压供应到EHPAS控制模块
    ①拆开EHPAS控制模块C794。
    ②点火开关在位置III。
    ③点火开关在位置II。
    ④发动机在2000r/min，测量介于EHPAS控制模块C794接脚1回路15-CE7（GN/BU），线束侧与搭铁之间的电压。
      ·电压是否大于10V？
      若是，检查CAN总线。
      否则，至（3）。
     （3）检查介于前连接盒（FJB）与EHPAS控制模块之间是否导通
      ①拆开保险丝22 00A）。
      ②测量介于前连接盒保险丝22（10A），线束侧以及EHPAS控制模块C794接脚1回路15-CE7（GN/BU），线束侧与搭铁之间的电阻。
      ·电阻是否低于5Ω？
      若是，维修回路15-DC22（GN/BU）。测试系统是否正常操作。
      否则，维修回路15-CE7（GN/BU）。测试系统是否正常操作。
      2．定点测试C: DTC B1318电瓶电压过低
     （1）检查电瓶电压
      ①点火开关在位置III。
      ②点火开关在位置II。
      ③点火开关转到ON位置检查电瓶电压。
      ·是否电瓶电压大于10V？
      若是，至（2）。
    否则，检查电瓶与充电系统。重复自我测试，清除DTC，
     （2）检查是否影响电压供应到电子液压动力辅助转向（EHPAS）控制模块
    ①点火开关在位置0。
    ②拆开EHPAS控制模块C793。
    ③测量介于EHPAS控制模块C793接脚1，回路30-CE7（RD），线束侧与搭铁之间的电压。
      ·电压是否大于10V？
    若是，至（3）。
    否则，维修回路30-CE7（RD）。测试系统是否正常操作。
   （3）检查介于蓄电池连接盒（BJB）以及EHPAS控制模块之间是否导通
    ①拆开保险丝2（80A）。
    ②测量介于BJB保险丝2（80A），线束侧以及EHPAS控制模块C793接脚1，回路30-CE7（RD），线束侧与搭铁之间的电阻。
    ·电阻是否低于5Ω？
    若是安装新的动力转向泵。重复自我测试，清除DTC。
    否则，维修回路30-CE7（RD）。测试系统是否正常操作。
    3．定点测试D: DTC C1955转向角度传感器回路断路
   （1）检查转向角度传感器电路是否与电瓶点火回路短路
    ①拆开EHPAS控制模块C792。
    ②拆开转向角度传感器C788。
    ③测量介于转向角度传感器C788接脚1，回路8-CE10（WH/VT），线束侧与搭铁之间的电压。
    ·是否有任何的电压出现？
    若是，维修回路8-CE10（WH/VT）。测试系统是否正常操作。
    否则，至（2）
   （2）检查转向角度传感器回路是否与搭铁短路测量介于转向角度传感器C788接脚1，回路8-CE10（WH/VT），线束侧与搭铁之间的电阻。
    ·电阻是否大于10000Ω？
    若是，至（3）。
    否则，维修回路8-CE10（WH/VT），测试系统是否正常操作。
   （3）检查介于转向角度传感器以及EHPAS控制模块之间是否导通
    测量介于转向角度传感器C788接脚1，回路8-CE10（WH/VT），线束侧以及EHPAS控制模块C792接脚3，回路8-CE10（WH/VT），线束侧之间的电阻。
     ·电阻是否低于5Ω？
    若是，安装新的转向角度传感器。测试系统是否正常操作。
    否则，维修回路8-CE10（WH/VT）。测试系统是否正常操作。
