奥迪A6、A6L自动空调系统原理及故障检修
来源:本站整理  作者:佚名  2013-11-12 06:15:48

(八)自动空调系统显示组05显示内容及诊断数据
奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,05号显示组用于反映除霜翻板伺服电动机V107的工作条件及情况。

1.显示组05显示内容及诊断数据
奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,05号显示组显示内容及说明如表27所列。
<a target=奥迪A6、A6L系列轿车空调系统数据流中05号显示组显示内容及说明" src="/article/UploadPic/2013-11/2013111116401864806.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

2.显示内容说明
如果显示区显示值超出允许范围,与规定值有偏差,见显示组02的说明。

(九)自动空调系统显示组06显示内容及诊断数据
奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,06号显示组用于反映通风翻板伺服电动机V71工作条件及工作情况。
1.显示组06显示内容及诊断数据
奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,06号显示组显示内容及说明如表28所列。
<a target=奥迪A6、A6L系列轿车空调系统数据流中06号显示组显示内容及说明" src="/article/UploadPic/2013-11/2013111116403419756.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

2.显示内容说明
如果显示区显示值超出允许范围,与规定值有偏差,见显示组02的说明。

(十)自动空调系统显示组07显示内容及诊断数据
    奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,07号显示组用于反映外部温度指示器G106的计算值,新鲜空气进气管温度传感器G89的测量值,外部温度传感器G17,冷却液温度计算值。
   1.显示组07显示内容及诊断数据
    奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,07号显示组显示内容及说明如表29所列。
<a target=奥迪A6、A6L系列轿车空调系统数据流中07号显示组显示内容及说明" src="/article/UploadPic/2013-11/2013111116405087273.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    2.显示区1,2和3的说明
    ①显示区1显示的是两个测得的外部温度值(显示区2和3)中较低的一个。关闭点火开关后,该值最多可存储4小时。
    ②如果计算出的外部温度过低,原因可能是两个温度传感器G17和G89中的一个接触不良或导线连接不好。
    ③有故障的温度传感器的测量值由E87排除,E87使用一个内部计算值来进一步调节。
    3.显示区4的说明
    ①只有在仪表板不发送冷却液温度信号时,才用由E87计算出的冷却液温度来调节空调,显示组11号。
    ②E87计算冷却液温度时要用到很多输入信号(打开点火开关后持续时间,发动机转速,发动机运行时间,外部温度值,停车时间)。

(十一)自动空调系统显示组08显示内容及诊断数据
    奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,08号显示组用于反映左出风口温度传感器G150,右出风口温度传感器G151,脚坑出风口温度传感器G192,仪表板温度传感器G56的工作条件及工作情况。

    1.显示组08显示内容及诊断数据
    奥迪A6. A6L系列轿车全自动空调控制系统内数据流中,08号显示组显示内容及说明如表30所列。
<a target=奥迪A6、A6L系列轿车空调系统数据流中08号显示组显示内容及说明" src="/article/UploadPic/2013-11/201311111641832720.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    2.显示内容说明
如果显示区显示值超出允许范围,与规定值有偏差,见显示组02的说明

(十二)自动空调系统显示组09显示内容及诊断数据
奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,09号显示组用于反映新鲜空气鼓风机V2上电压,接线柱58d和58s上电压情况。
1.显示组09显示内容及诊断数据
奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,09号显示组显示内容及说明如表31所列。
<a target=奥迪A6、A6L系列轿车空调系统数据流中09号显示组显示内容及说明" src="/article/UploadPic/2013-11/2013111116412691129.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    2.显示区3和4的说明
    ①检查控制和显示单元E87上接线柱58d和58s的输入电压,空调电气检测。
    ②接线柱58d上电压由仪表板产生,是一矩形信号,E87显示屏亮度由其工作后持续的时间决定。
    ③只有当接线柱58s上有电压时,E87的按钮才亮。
④E87显示屏亮度也可在关闭驻车灯后由照明控制器E20来调节。

(十三)自动空调系统显示组10显示内容及诊断数据
    奥迪A6,A6L系列轿车全自动空调控制系统内数据流中,10号显示组用于反映发动机转速,压缩机转速,车速,驻车加热器和辅助加热器开/关工作条件及工作情况。
    1.显示组10显示内容及诊断数据
    奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,10号显示组显示内容及说明如表32所列。
<a target=奥迪A6、A6L系列轿车空调系统数据流中10号显示组显示内容及说明" src="/article/UploadPic/2013-11/2013111116415851639.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    2.显示区2的说明
    车速超过1 km/h开始显示车速。
    3.显示区3的说明
    ①)如果关闭点火开关后,E87仍处于工作状态且显示“1”,按电路图查找并排除插头D上插口1对正极短路处。
    ②当关闭点火开关后,如有电压作用在该输入上,则E87开始工作,最大6V即可启动新鲜空气鼓风机,空气被引向风挡玻璃。
    4.显示区4的说明
    ①只用于柴油发动机车,因中国型无柴油发动机,故可不考虑此显示内容。
    ②对于汽油发动机,不考虑此显示区。

(十四)自动空调系统显示组11显示内容及诊断数据
    奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,11号显示组用于反映由仪表板发送的冷却液温度,空调压缩机接合,压力开关F129和点火钥匙适配的工作条件及工作情况。
    1.显示组11显示内容及诊断数据

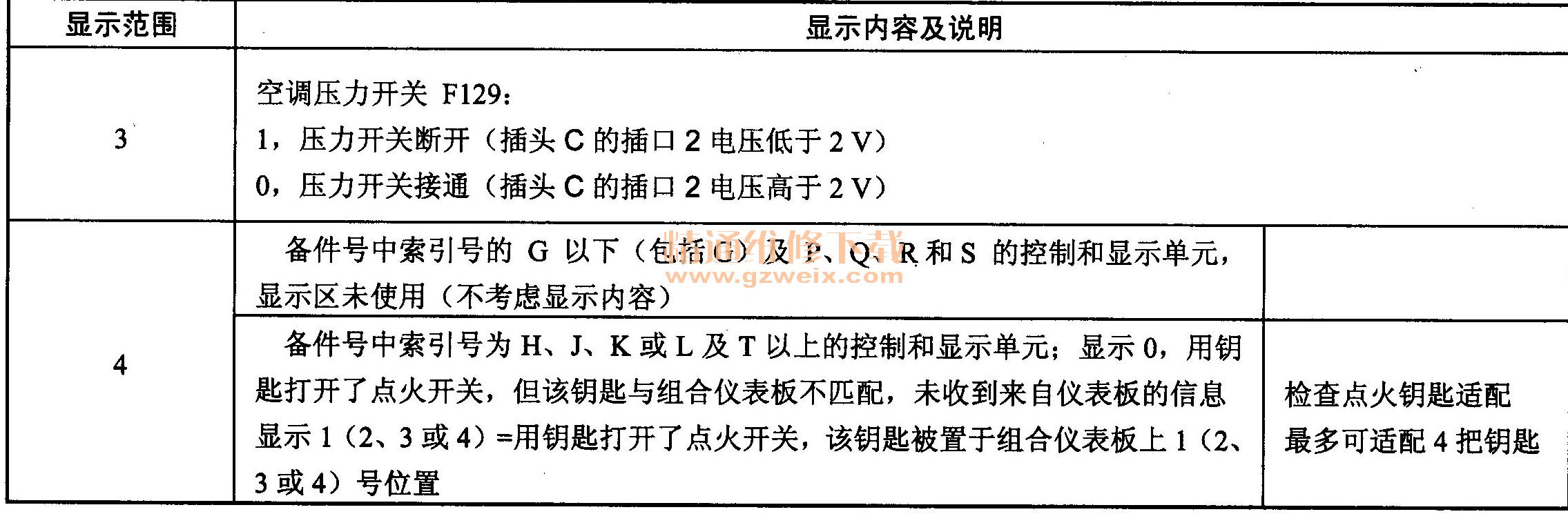

    奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,11号显示组显示内容及说明如表33所列。
<a target=奥迪A6、A6L系列轿车空调系统数据流中11号显示组显示内容及说明" src="/article/UploadPic/2013-11/2013111116421564388.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    2.显示区1的说明
    ①检查冷却液温度和仪表板。
    ②冷却液温度在约50℃以下时,用-0E87-计算出的温度和仪表板发送的温度的平均值来调节,约50℃以上时,只用仪表板发送的温度值调节。
    ③如果-E87-不能使用来自仪表板的信号,那么显示的冷却液温度是-10℃或-65℃且E87的计算值用于调节。如果显示-65℃,压缩机不能接通。
    ④在冷却液温度达到118℃时,仪表板输出就接地,E87将关闭电磁离合器N25并显示冷却液温度为118℃。
    3.显示区2的说明
    ①接通电磁离合器N25时,输出也接通(电压高于5 V)。
    ②如果在电磁离合器接通的状态下,电压降至5V以上(发动机控制单元将输入接地),那么E87将关闭电磁离合器。
    4.显示区3的说明
    如果空调压力开关F129断开(触点1和2间的高/低压开关),则压缩机关闭。
    5.显示区4的说明
    ①对于车型2000年以后生产的车,当打开点火开关时,点火钥匙的适配连同冷却液温度及“发动机温度过高”信号一起由组合仪表板送至E87(数据电报)。只有备件号为4B0820 043且索引号为H、J、K或L及T以上的控制和显示单元才能处理钥匙的适配。如果冷却液温度过高,则无法传递信息。

    ②打开点火开关时,E87启动,启动状态是上次关闭点火开关时使用该钥匙所产生的有效状态(温度、空气分配、新鲜空气鼓风机转速)。
    ③只有装备、防盗器的车,其组合仪表板才能识别并传递点火钥匙适配信息。
    ④检查来自组合仪表板的信号。

(十五)自动空调系统显示组12显示内容及诊断数据
奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,12号显示组用于反映阳光强度光敏电阻器G107的工作条件及工作情况。

1.显示组12显示内容及诊断数据
奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,12号显示组显示内容及说明如表34所列。
<a target=奥迪A6、A6L系列轿车空调系统数据流中12号显示组显示内容及说明" src="/article/UploadPic/2013-11/2013111116424613567.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

2.显示内容说明
    将光敏电阻器G107放到一合适的灯泡前,其显示值会改变;如果不论照射光敏电阻器G107的光源有多强,总显示最强光源的90%,检查G107导线是否接错。

(十六)自动空调系统显示组13显示内容及诊断数据
奥迪A6,A6L系列轿车全自动空调控制系统内数据流中,13号显示组用于反映压缩机关闭后的4个条件。
1.显示组13显示内容及诊断数据
奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,13号显示组显示内容及说明如表35所列。
<a target=奥迪A6、A6L系列轿车空调系统数据流中13号显示组显示内容及说明" src="/article/UploadPic/2013-11/201311111643472454.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
2.显示内容说明
①显示组13只用于备件号为4B0 820 043且索索引号为H、J、K或L及T以上的控制和显示单元。
②只有当压缩机关闭条件存在并超过20秒后才能存储起来。
