奥迪A6、A6L自动空调系统原理及故障检修
来源:本站整理  作者:佚名  2013-11-12 06:15:48

五、自动空调系统自诊断故障代码及其含义
    奥迪A6、A6L系列轿车全自动空调控制系统中,当从存储器中调出其存储的故障代码后,进一步就可根据故障代码所代表的含义,去检查相应的部位或线路、元件,进而就可迅速将故障排除。

(一)自诊断系统使用说明
    ①下面列出的是空调控制和显示单元E87能识别且由诊断仪VA.G1551读出的故障代码。为便于查阅,故障代码是按数字从小到大的顺序进行排列的。
    ②如果是偶然发生的故障或排除故障后未清除故障存储器,这些故障空调控制和显示单元E87系统就将其做为“偶然故障”进行显示(故障存储器的内容在清除前一直保留)。
    ③故障代码和闪光码(仅指个别部件)在运作方式“快速数据传递”下只出现在打印结果中。
    ④故障类型也能出现在故障表中(即带*的显示,它与相关部件或信息显示一同出现)。
    ⑤排除故障后,还应用VA.G1551诊断仪对故障代码进行查询,确认再无新的故障代码后,对故障存储器中的故障代码进行清除。
    ⑥更换部件前,一定要检查相应的正极和接地连接(接线柱15、75、30和31)及所有插头(E87与显示的故障件之间)的接触情况。
    ⑦尤其对于偶然故障,应重点检查插头是否松动。
    ⑧更换了空调/暖风系统部件后,必须进行基本设定(功能04),然后查询故障存储器,排除故障后要清除故障存储器(功能02和05)。
    ⑨使用V A.G1598/11和VA.G1598/12按电路图检查控制和显示单元E87的导线连接情况。
    如果关闭点火开关后,控制和显示单元仍处于工作状态,按电路图检查E87导线(插头D,插口1)是否对电源正极短路。
    ⑩对于带太阳能电池滑动车顶的车型,如在关闭点火开关后,新鲜空气/空气再循环翻板没有处于“新鲜空气”位置,则检查控制和显示单元E87的插件10脚是否有短路现象而继续有供电存在。
    11如果某个空气分配伺服电动机上的电位计有故障,那么按控制和显示单元E87上的按钮则会影响空气分配。
    12同时按下驾驶员一侧温度按钮和空气再循环按钮,可将温度显示从℃(摄氏)变为°F(华氏),也可从0F(华氏)变为℃(摄氏)。
    13如果空调/暖风电气系统工作不正常,但未查到故障,则进一步可用VA.G1551诊断仪进行“执行元件诊断(03)”和“读取测量数据块(08)”的操作。
    14如果查不到故障代码,但空调系统仍然不能正常工作,进行执行元件诊断(功能03)等均未发现问题,进一步就应重点检查空调制冷效果。

(二)自动空调控制系统故障代码 00000、00532、00601及可能原因与故障排除

    奥迪A6、A6L系列轿车全自动空调控制系统中故障代码00000,00532. 00601及可能原因与故障排除方法如表3所列。
<a target=奥迪A6,A6L系列轿车空调系统故障代码00000、00532、00601及可能原因与故障排除" src="/article/UploadPic/2013-11/2013111116301449164.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

备注1:如果电压心插头B,插口3)降至9.5 V以下,压缩机将关闭至少25秒,当电压超过10.8 V时,压缩机才又接通。
备注2:只有在基本设定过程中才能查到该故障。
备注3:必须达到两个止点。

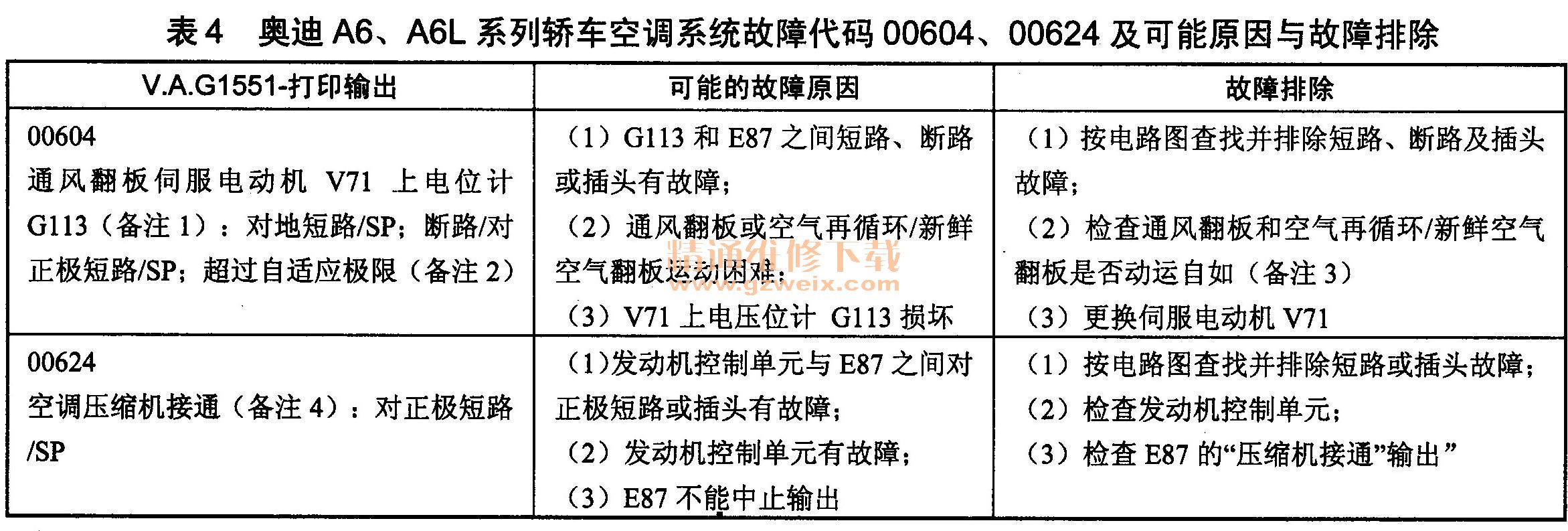

(三)自动空调系统故障代码00604、00624及可能原因与故障排除
奥迪A6、A6L系列轿车全自动空调控制系统中故障代码00604,00624及可能原因与故障排除如表4所列。

备注1:除通风翻板外,该电动机还驱动空气再循环/新鲜空气翻板。
备注2:只有在基本设定过程中才能查到该故障。
备注3:必须达到两个止点。
备注4:当压缩机关闭后,如果“压缩机接通”输出/V入信号处有电压,该故障就会被记录下来。

(四)自动空调系统故障代码00625,、00710、00727、00756及可能原因与故障排除

    奥迪A6、A6L系列轿车全自动空调控制系统中故障代码00625、00710、00727、00756及可能原因与故障排除如表5所列。
<a target=奥迪A6、A6L系列轿车空调系统故障代码00625、00710、00727、00756及可能原因与故障排除" src="/article/UploadPic/2013-11/2013111116305721440.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

备注1:只有在基本设定过程中才能查到该故障。
备注2:必须达到两个止点。

(五)自动空调系统故障代码00757、00779及可能原因与故障排除
    奥迪A6、A6L系列轿车全自动空调控制系统中故障代码00757、00779及可能原因与故障排除如表6所列。

(六)自行空调系统故障代码00785、00787、00792及可能原因与故障排除
    奥迪A6、A6L系列轿车全自动空调控制系统中故障代码00785、00787、00792及其可能的原因与故障排除如表7所列。
<a target=奥迪A6、A6L系列轿车空调系统故障代码00785、00787、00792及可能原因与故障排除" src="/article/UploadPic/2013-11/2013111116313079008.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    ①压力开关F129由2个转换元件构成。当制冷剂回路中出现过压或真空时,通过其触点1和2来关闭压缩机(开关打开)。通过触点3和4将风扇接到2挡(开关关闭)。
    ②如果压力开关F129内触点1和2之间断开,那么控制和显示单元E87首先将其判断为过压并存储该故障。
    如外部温度在0~50℃之间且开关断开时间超过30秒,过压将转为真空(低压开关功能)读取测量数据块(显示组01,空调压缩机关闭条件)。
    ③如果在一个行驶周期内查得压力开关打开30次,如因接头松动,那么压缩机将被关闭。按“Kompressor ein”按钮或关闭并再打开点火开关可重新接通压缩机。如果在几个行驶周期内该故障都曾出现,必须清除故障存储器后方可接通压缩机。


(七)自动空调系统故障代码00796、00797、01044、01087、01206及可能原因与故障排除

    奥迪A6、A6L系列轿车全自动空调控制系统中故障代码00796、00797、01044、01087、01206及可能原因与故障排除如表8所列。

<a target=奥迪A6、A6L系列轿车空调系统故障代码00796、00797、01044、01087、01206及可能原因与故障排除" src="/article/UploadPic/2013-11/201311111632553372.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
备注1:如果打开点火开关,但控制和显示单元E87没有识别出“点火开关关闭时间隔信号”(由仪表板发送的),那么E87就认为停车时间已超过4小时且将环境温度认定为发动机温度。这将导致在加热状态时,尽管发动机已达到工作温度,但新鲜空气鼓风机仍延迟一段时间才启动。仪表板内的外部温度指示器G106也可能显示错误的外部温度。

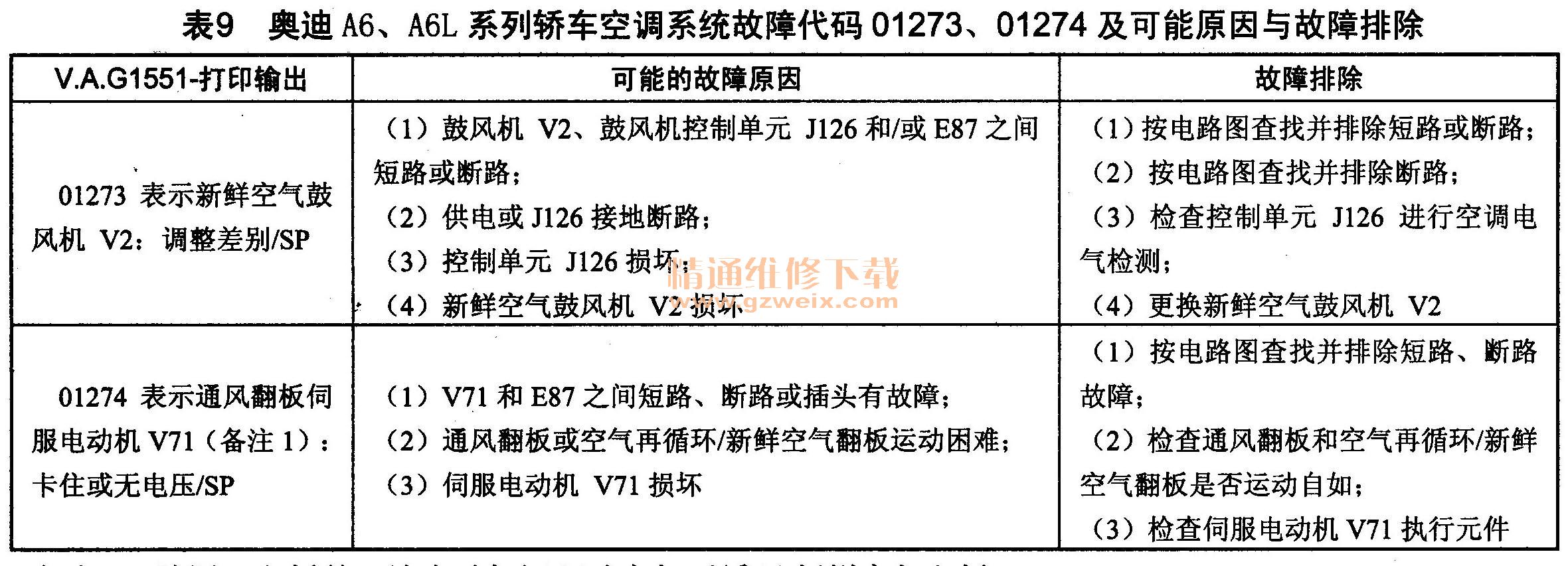

(八)自动空调系统故障代码01273、01274及可能原因与故障排除
    奥迪A6、A6L系列轿车全自动空调控制系统中故障代码01273、01274及可能原因与故障排除如表9所列。

备注1:除通风翻板外,该电动机还驱动空气再循环/新鲜空气翻板。

(九)自动空调系统故障代码01297、01582、01809及可能原因与故障排除
    奥迪A6. A6L系列轿车全自动空调控制系统中故障代码01297、01582、01809及可能原因与故障排除如表10所列。

<a target=奥迪A6、A6L系列轿车空调系统故障代码01297、01582、01809及可能原因与故障排除" src="/article/UploadPic/2013-11/2013111116325073021.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
备注1:冷却液温度由组合仪表板计算出来并送至控制和显示单元E87。如果冷却液温度超过118℃仪表板将输出接地且E87将关闭电磁离合器N25。

(十)自动空调系统故障代码01810、01841及可能原因与故障排除
    奥迪A6、A6L系列轿车全自动空调控制系统中故障代码01810、01841及可能原因与故障排除如表11所列。
<a target=奥迪A6、A6L系列轿车空调系统故障代码01810、01841及可能原因与故障排除" src="/article/UploadPic/2013-11/2013111116334372142.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
备注1:如果电位计G220或G221有故障,控制和显示单元E87将用出风口温度传感器的测量值来计算温度翻板位置。
备注2:只有在基本设定过程中才能查到该故障。
备注3:必须达到两个止点。

(十一)自动空调系统故障代码01810,、01841及可能原因与故障排除
故障代码01810、01841及可能原因与故障排除如表12所列。
<a target=奥迪A6、A6L系列轿车空调系统故障代码01810、01841及可能原因与故障排除" src="/article/UploadPic/2013-11/201311111634533767.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
备注1:如果电位计G220或G221有故障,控制和显示单元E87将用出风口温度传感器的测量值来计算温度翻板位置。
备注2:只有在基本设定过程中才能查到该故障。
备注3:必须达到两个止点。
