奥迪A6、A6L自动空调系统原理及故障检修
来源:本站整理  作者:佚名  2013-11-12 06:15:48

七、自动空调系统数据流测试与诊断数据的读取
(一)自动空调系统数据流的测试说明
    ①备件号中的索引号为P、Q、R和S的控制和显示单元E87,共有12个测量数据块,每个数据块有4个测量值。
    ②、备件号的索引号为H、J、K或L及索引号在T以上的控制和显示单元E87,共有13个测量数据块,每个数据块有4个测量值。
    ③自诊断过程中(读取测量数据块功能),空调调节功能处于接通状态并可显示当时测量值。
    ④显示组2-6中显示各伺服电动机止点的实际值和规定值,或在上一次基本设定中学习并存储的值。
    ⑤在自诊断过程中,伺服电动机和翻板的位置可通过按E87上的按钮来改变,故障阅读器显示屏上可显示出实际值和规定值。
    ⑥如己接通打印机,显示值可打印到纸带上。

(二)自动空调系统数据流测试功能的进入方法
    奥迪A6、A6L系列轿车全自动空调控制系统读取其内存储器中测量数据块的方法与步骤如下:
    ①启动发动机。
    ②将控制和显示单元E87设置到“AUTO”状态(压缩机接通)。
    ③连接VA.G 1551,输入地址码08“空调/暖风电气系统”,继续操作直至显示“选择功能xx”,显示屏显示(功能选择)如下内容:

Schnelle Datentibertragung HELP
快速数据传递帮助

Funktion anwahlen XX
选择功能xx

④按0和8键选择“读取测量数据块”。显示屏显示如下内容:

Schnelle Datenubertragung      Q
快速数据传递                  Q
08-Messwerteblock lessen
08-读取测量数据块


⑤按Q键确认输入。显示屏显示如下内容:

Messwerteblock lessen
读取测量数据块

Anzeigegruppenummer eingeber XX
输入显示组号xx

⑥输入显示组号,按Q键确认输入。显示屏显示如下内容:
Messwerteblock lessen X     →
读取测量数据块x
1    2    3    4

维修操作提示:
实际测试工作中虽然使用的诊断设备不同,但是在仪器屏幕显示界面上基本都分为四个部分,可以参考各个诊断仪的使用说明书。

(三)自动空调系统数据流的组号含义
奥迪A6、A6L系列轿车全自动空调控制系统内数据流组号分为四个显示区,其显示组号、显示区、显示内容如表22所列。
<a target=奥迪A6,A6L系列轿车全自动空调控制系统数据流组号" src="/article/UploadPic/2013-11/2013111116382636450.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    说明:
    显示组13只用于备件号为4B0 820 043且索引号为H、J、K或L及T以上的控制和显示单元。

(四)自动空调系统显示组01显示内容及诊断数据
奥迪A6、A6L系列轿车全自动空调控制系统内数据流中01号显示组用于反映压缩机关闭条件,电磁离合器和接线柱巧上电压的情况。

    1.显示组01测试功能说明
    ①如满足压缩机关闭条件1、8、11和12中(如表9-23所列)的任何一个,在执行元件诊断过程中(执行元件诊断),电磁离合器N25不能启动。
    ②如果压缩机关闭条件5(如表23所列)与另一个压缩机关闭条件一同出现,则不必考虑关闭条件5。
    ③如果几个压缩机关闭条件同时存在(显示区1),那么这些关闭条件或是交替显示,或由控制和显示单元 E87决定先显示哪个。
    ④如果压力开关F129打开,则先显示压缩机关闭条件1(过压,如表9-23所列)且压缩机关闭。如果压力开关打开超过30秒,系统将切换到压缩机关闭条件3(真空,制冷剂环路,如表23所列)。

    2.显示组01显示内容及诊断数据
    奥迪A6,A6L系列轿车全自动空调控制系统内数据流中,01号显示组显示内容及说明如表9-23所列。

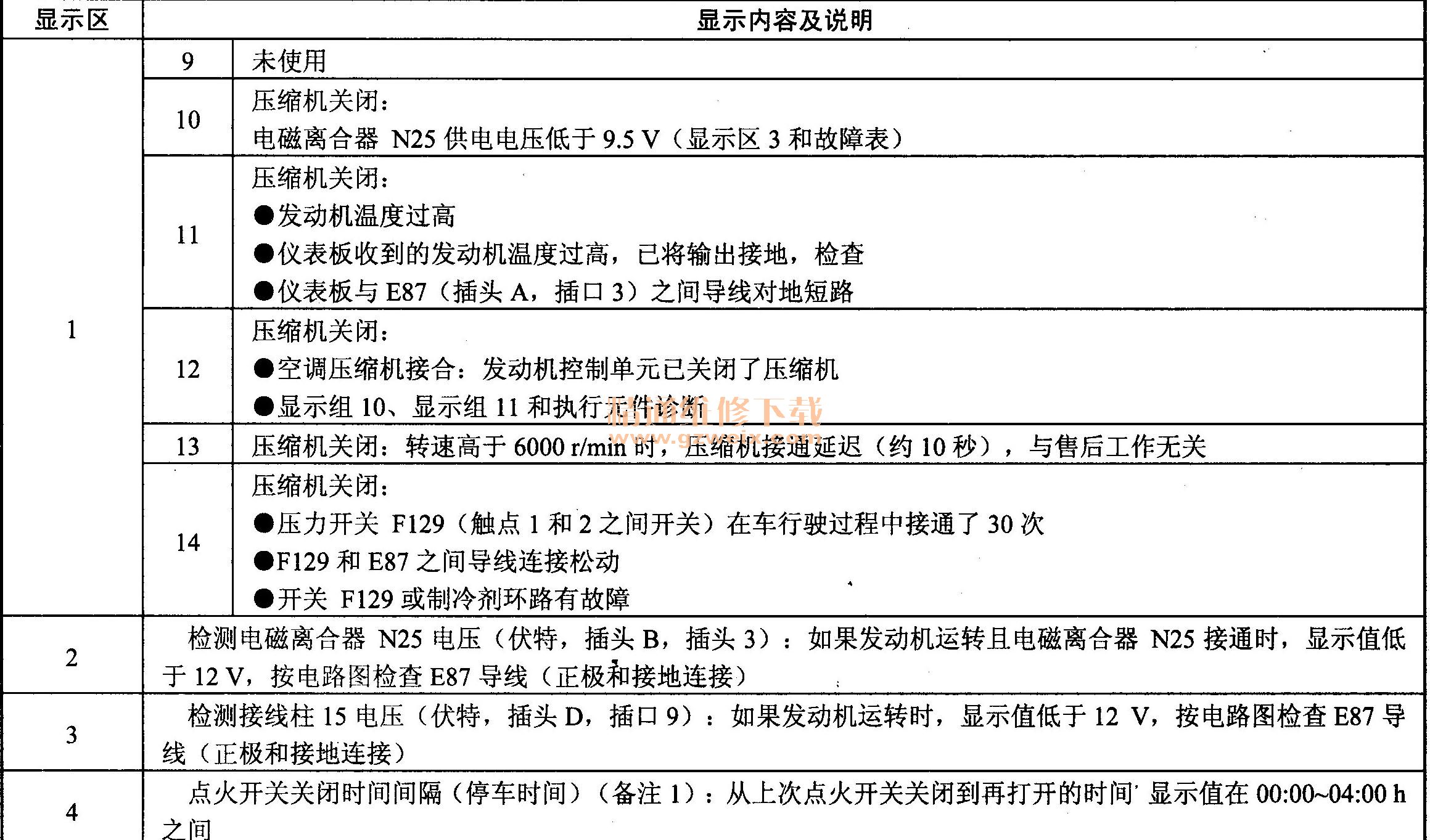

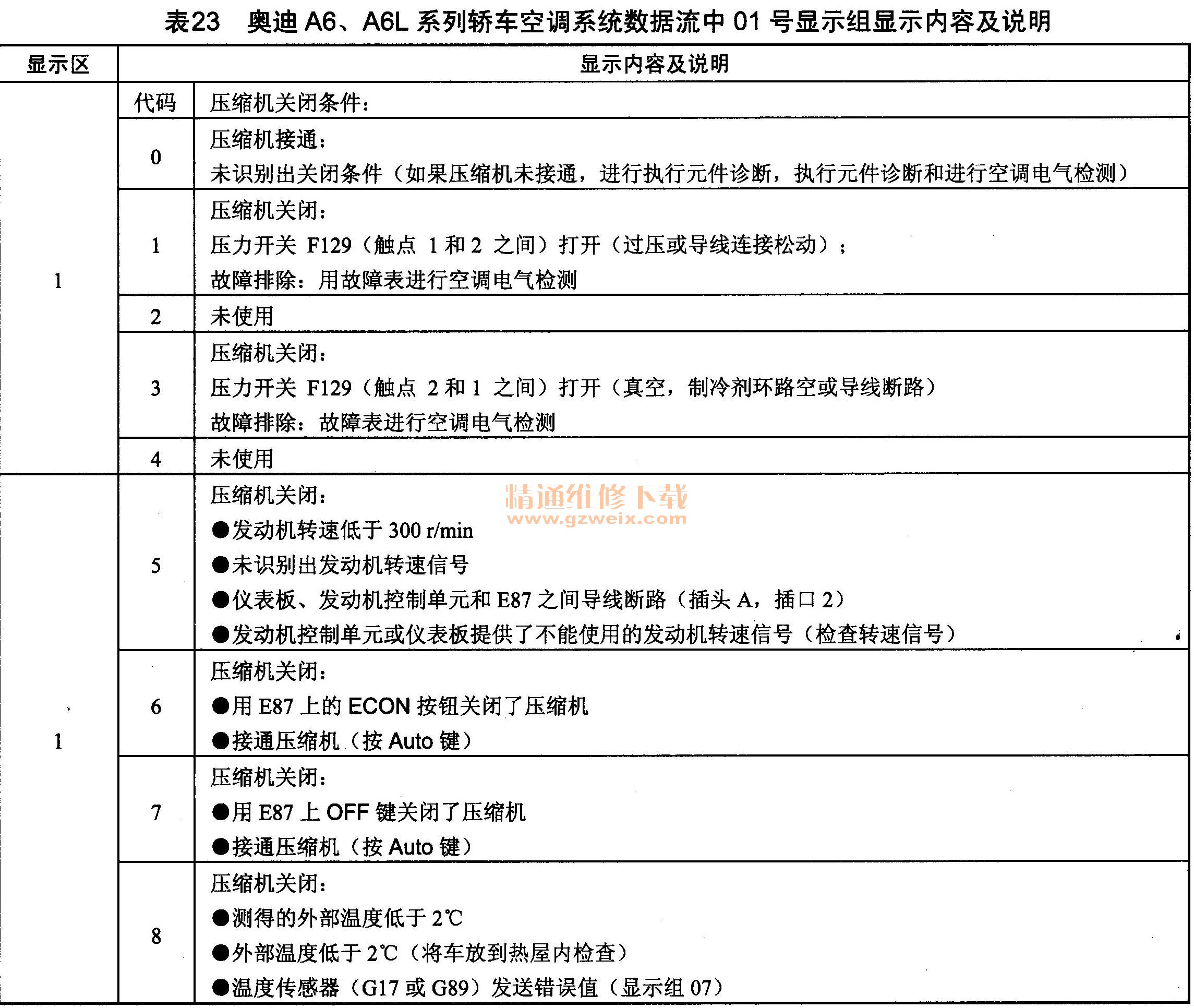

表9-23奥迪A6、A6L系列轿车空调系统数据流中01号显示组显示内容及说明
备注1:如果打开点火开关后,控制和显示单元E87未识别出“点火开关关闭时间间隔信号(由仪表板发送来的),那么E87将认为停车时间已超过4小时,也就是将环境温度认定为发动机温度。这将导致在加热状态时,虽然发动机已达到工作温度,但新鲜空气鼓风机仍延迟一段时间才启动。仪表板上的外部温度指示器G106也可能显示错误的外部温度值。

(五)自动空调系统显示组02显示内容及诊断数据
    奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,02号显示组用于反映左侧温度翻板伺服电动机V158的工作条件及情况。

1.显示组02显示内容及诊断数据
    奥迪A6,A6L系列轿车全自动空调控制系统内数据流中,02号显示组显示内容及说明如表24所列。
<a target=奥迪A6、A6L系列轿车自动空调系统内数据流中02号显示组显示内容及说明" src="/article/UploadPic/2013-11/2013111116392025755.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

2.显示内容故障处理方法
①如果显示区3和4显示值超出允许范围,参考故障表。
    ②如果显示区1的反馈值小于5(短路)或大于250(断路),进行空调电气检测。
    ③在5-50和200250之间的实际反馈值被预先设定为左温度翻板伺服电动机止点的允许公差范围或控制和显示单元上翻板止点的允许公差范围。

(六)自动空调系统显示组03显示内容及诊断数据
    奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,03号显示组用于反映右侧温度翻板伺服电动机V159的工作及条件情况。

1.显示组03显示内容数据
    奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,03号显示组显示内容及说明如表25所列。
<a target=奥迪A6、A6L系列轿车空调系统数据流中03号显示组显示内容及说明" src="/article/UploadPic/2013-11/2013111116394698556.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

2。显示内容说明
如果显示区显示值超出允许范围,与规定值有偏差,见显示组02的说明。

(七)自动空调系统显示组04显示内容及诊断数据
    奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,04号显示组用于反映中央翻板伺服电动机V70的工作条件及情况。
1.显示组04显示内容及诊断数据
    奥迪A6、A6L系列轿车全自动空调控制系统内数据流中,04号显示组显示内容及说明如表26所列。
<a target=奥迪A6、A6L系列轿车空调系统数据流中04号显示组显示内容及说明" src="/article/UploadPic/2013-11/201311111640416488.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
2.显示内容说明
如果显示区显示值超出允许范围,与规定值有偏差,见显示组02的说明。
