2.6 5挡动力传递路线分析

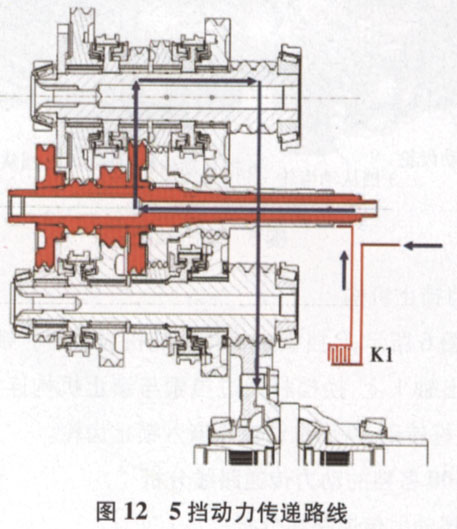

如图12所示，动力经离合器K1传递至输入轴1，输入轴1上的5挡主动齿轮与输出轴1上的5挡从动齿轮啮合，此时1挡与5挡同步器处于5挡位置，5挡从动齿轮经同步器与输出轴1连接，动力经输出轴1上的输出齿轮传递至主减速器。
2.7 6挡动力传递路线分析

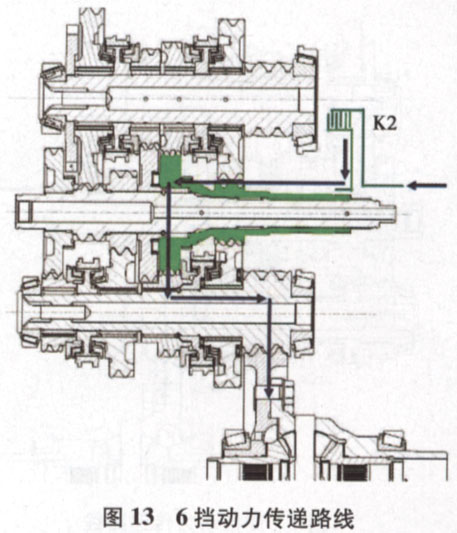

如图13所示，动力经离合器K2传递至输入轴2,输入轴2上的4挡与6挡主动齿轮和输出轴2上的6挡从动齿轮啮合，此时2挡与6挡同步器处于6挡位置，6挡从动齿轮经同步器与输出轴2连接，动力经输出轴2上的输出齿轮传递至主减速器。
