剖析玉柴天然气发动机电气原理及使用维护(一)
来源:本站整理  作者:佚名  2012-12-14 09:12:09

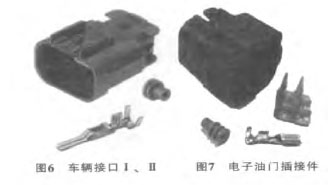

车辆接口Ⅱ (见图6): 8 pin接插件。 ①插接件: G6800-3823041 Delphi 15326655 1; ②端子:G6800 -3823052 Delphi 15304731 8; ③ 防 水 塞 :G6800-3823053 Delphi 15366066 8。



2) 电子油门插接件 (车辆线束端, 随电子油门踏板)



电子油门插接件如图7所示, 主要包括: ①接插件: G3900-1115091 AMP 174262-2 1; ②锁扣:G3900-1115092 AMP 174263-7 1; ③端子: G3900-1115093 AMP 171662-1 5; ④防水塞: G3900-1115094AMP 172888-2 5。



3) 诊断及标定插接件 (车辆线束端)

诊断及标定插接件如图8所示, 主要包括: ①

插接件: G6800-3823061 Delphi 12015798 1; ②

端子: G6800-3823062 Delphi 12089188 4; ③防

水塞: G6800-3823063 Delphi 12015323 4。



4.2.4 整车线束布置

整车厂提供整车有关线束图, 玉柴对该线束设计进行确认, 包括对国产插接件可靠性要求,考虑线束走向, 应防干扰 (如大电流突然接入使电压降低波动, 电感接入使电压波动), 电源要求为18~32 V。



1) 整车线束所用导线的粗细必须符合玉柴提供的电路图的要求。

2) 线束的耐温等级应不低于125 ℃, 同时具备良好的抗氧化能力。

3) 每个插接件和电线的连接应能承受90 N拉力而不松脱 (参考QC/T29106—2004)。

4) 系统搭铁和电源负极线接法、 规格必须符合电路图要求; 禁止用较小截面的导线作搭铁线。

5) ECU正极必须直接接至电源正极 , ECU供电不受整车开关控制 (具体参照原理篇整车电路图8)。

6) 电子油门踏板导线必须使用屏蔽线, 屏蔽层搭铁牢固。

7) 线束布置不允许在排气管侧, 要求走向顺畅, 尽量减少缠绕, 同时应避开高温区, 可靠固定,并能防止磨损隐患; 线束应作好防水、 防油措施。

8) 整车线束与发动机线束的连接须采用玉柴指定型号的插接件, 所有插接件必须有防水、 防油和防松措施。

9) 布置发电机线束时, 需保证发电机线束与发动机线束分开, 避免电磁干扰。

10) 整车线束和燃气管路不能绑在一起, 距离不小于100mm。



4.2.5 线束要求

1) 线束可靠性要求 玉柴强调要保证整车线束可靠性, 包括插接件、 防水、 防尘、 防油污、 防擦损等。 设计时必须考虑到整车运行几年后的老化、 污损等情况; 线束的走向必须避开高温区。

2) 主继电器要求 玉柴强调主继电器电流与线径的要求, 要降低线路损失, 保证控制器工作电压。

3) 故障指示灯要求 故障指示灯 (采用发光二极管) 正确接线。

4) 空调开关 是选装件, 要求使用空调离合器控制开关, 空调压缩机离合器结合时, 高电平输入控制器。

5) 中冷后进气温度 由于中冷后进气温度对气体发动机爆震、 气耗、 动力性影响较大, 玉柴要求中冷后进气温度最高不能超过70℃ (中冷后进气温度与环境温度的差值, 即进气温升<30℃)。



5 天然气发动机的应用

天然气发动机YC4G180N-30 (G2C) 天然气( LNG) 的电气原理图与原理篇图 8 ECI 系统 6M、6J、 4G系统发动机整车电路图相同 。 其技术要求如下。



1) 电路图上所有插接件视图方向如原理篇图4所示, 特殊注明 (车辆接口Ⅰ、 车辆接口Ⅱ) 除外。

2) 所有导线推荐使用薄皮导线, 线径按原理篇图8中标注执行, 若无该线径导线, 可选用大一型号线径代替。 导线耐热温度为-40~120℃。

3) 双绞线绞合度要求按原理篇图8中标注执行, 为防止电磁干扰, 部分零件使用屏蔽线。 屏蔽线屏蔽层无特殊要求, 屏蔽层搭铁牢固。

4) 所有插接件要求有防水、 防油、 防松措施。

5) 图中所标插接件型号信息除特殊说明外 ,均指线束部分插接件。

6) 车辆线束部分由汽车厂制作, 玉柴根据配套协议提供电子油门踏板插接件, 故障诊断接口插接件, 车辆接口Ⅰ、 车辆接口Ⅱ插接件给汽车厂。自动变速器与整车线束连接方式由汽车厂自行设计、 采购, 图中所标型号仅供参考!

7) 必须使蓄电池负极与底盘相连, 并且电源负极、 底盘、 发动机机体必须通过编织铜带连接,使电路形成回路。



特别说明: ①该电路图为与发动机配套的整车电路原理图, 仅适用于6M、 6J、 4G系列天然气发动机。 ②ECU必须保持常通电状态 (维修状态除外), ECU电源正极线60A必须直接连接至电源正极(不能受整车电源开关控制), ECU电源负极线通过发动机机体、 底盘与电源负极相连。 整车电源开关必须装在正极电路中, 否则不能实现ECU常通电。③维修开关只在整车需要维修时使用, 维修开关直接连接至电源正极。 ④故障指示灯可采用普通灯泡或发光二极管, 若采用发光二极管, 则必须串联一个电阻不小于5kΩ的电阻。 ⑤由于发动机控制系统电流须通过发动机机体→底盘回流至电源负极, 发动机底盘必须与负极相连, 并且发动机机体必须与底盘良好接触。
