五、81-40LE 型自动变速器传动路线

81-40LE 型变速器为电控 4 速自动变速器，主要装配于上海通用凯越1.6、乐骋 1.4 和长安福特嘉年华轿车上。81-40LE 型自动变速器的行星齿轮机构采用拉维娜式，前、后行星排共用一个行星架和齿圈，行星架上有长、短 2 个行星轮，长行星轮同时与短行星轮、齿圈和后太阳轮啮合，短行星轮同时与长行星轮和前太阳轮啮合，共用齿圈为动力输出端。

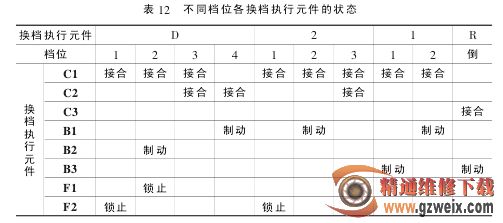

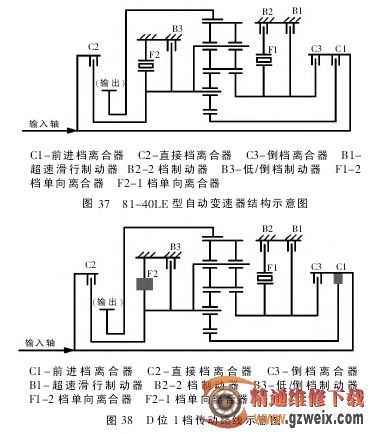

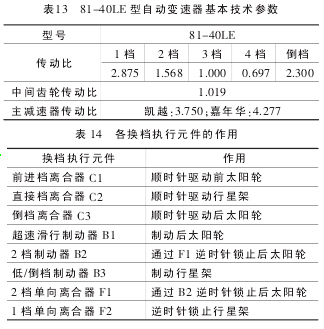

81-40LE 型自动变速器内共有8 个换档执行元件，分别为前进档离合器C1、直接档离合器 C2、倒档离合器 C3；超速滑行制动器 B1、2 档制动器B2、低/倒档制动器 B3；2 档单向离合器 F1、1 档单向离合器 F2，其结构示意图如图 37 所示，基本技术参数如表13 所示，各换档执行元件的作用如表14 所示，不同档位各换档执行元件的状态如表 15 所示。

1．D 位各档传动路线

1）D 位 1 档传动路线

当操纵手柄位于 D 位，变速器处于1 档时，前进档离合器 C1 接合，顺时针驱动前太阳轮；1 档单向离合器 F2 逆时针锁止行星架，则齿圈同向减速输出，其传动路线为：输入轴→前进档离合器 C1→前太阳轮→短行星轮→长行星轮→齿圈（输出）。D 位 1 档的传动路线示意图如图 38所示。

D位1档滑行时，因1档单向离合器F2 不能逆向传递动力，所以发动机没有制动作用。

2）D 位 2 档传动路线

当操纵手柄位于D位，变速器处于2档时，前进档离合器C1接合，顺时针驱动前太阳轮；2 档制动器 B2作用，通过2 档单向离合器 F1 逆时针锁止后太阳轮，则齿圈同向减速输出，其传动路线为：输入轴→前进档离合器 C1→前太阳轮→短行星轮→长行星轮→齿圈（输出）。此时，因后太阳轮被逆时针锁止，可加快长行星轮的旋转，所以其输出转速高于 1档。D 位 2 档的传动路线示意图如图39 所示。

D 位 2 档滑行时，因 2 档单向离合器 F1 不能逆向传递动力，所以发动机没有制动作用。

3）D 位 3 档传动路线

当操纵手柄位于 D 位，变速器处于 3 档时，前进档离合器 C1 接合，顺时针驱动前太阳轮；直接档离合器C2 顺时针驱动行星架。因前太阳轮与行星架同时被顺时针驱动，所以整个前行星排以一个整体一起旋转，齿圈同向、同速输出。此档为直接档，传动比为1，其传动路线为：输入轴→前进档离合器 C1 及直接档离合器 C2→前太阳轮及前行星架→齿圈（输出）。D 位 3 档的传动路线示意图如图 40 所示。

D 位 3 档滑行时，因前进档离合器C1 及直接档离合器C2 都可以逆向传递动力，所以发动机有制动作用。

4）D 位 4 档传动路线

当操纵手柄位于D 位，变速器处于4 档时，直接档离合器 C2 接合，顺时针驱动行星架；超速滑行制动器B1 作用，制动后太阳轮，则齿圈同向增速输出。此档为超速档，传动比小于 1，其传动路线为：输入轴→直接档离合器 C2→行星架→长行星轮→齿圈（输出）。D 位 4 档的传动路线示意图如图 41 所示。

D 位 4 档滑行时，因超速滑行制动器B1 作用，制动后太阳轮，直接档离合器C2可以逆向传递动力，所以发动机有制动作用。

 page_break]

2．2 位各档传动路线

1）2 位 1 档传动路线

当操纵手柄位于2位，变速器处于1 档时，其传动路线与 D 位 1 档时相同。

2）2 位 2 档传动路线

当操纵手柄位于2位，变速器处于2 档时，前进档离合器 C1 接合，顺时针驱动前太阳轮；超速滑行制动器B1 作用，制动后太阳轮，则齿圈同向减速输出，其传动路线为：输入轴→前进档离合器 C1→前太阳轮→短行星轮→长行星轮→齿圈（输出）。2 位2 档的传动路线示意图如图 42 所示。

2 位 2 档滑行时，因超速滑行制动器B1作用，制动后太阳轮，前进档离合器C1可以逆向传递动力，所以发动机有制动作用。

3）2 位 3 档传动路线

当操纵手柄位于2位，变速器处于3 档时，其传动路线与 D 位 3 档时相同。

3．1 位各档传动路线

1）1 位 1 档传动路线

当操纵手柄位于 1 位，变速器处于 1 档时，前进档离合器 C1 接合，顺时针驱动前太阳轮；低/倒档制动器B3 作用，制动行星架，则齿圈同向减速输出。1 位 1 档的传动路线示意图如图 43 所示。

1位1档滑行时，因低/倒档制动器B3作用，制动行星架，前进档离合器C1 可以逆向传递动力，所以发动机有制动作用。

2）1 位 2 档传动路线

当操纵手柄位于1 位，变速器处于2档时，其传动路线与2位2档时相同。

4．R 位倒档传动路线

当操纵手柄位于 R 位，变速器处于倒档，此时倒档离合器 C3 接合，顺时针驱动后太阳轮；低/倒档制动器 B3 作用，制动行星架（车辆前进速度＜9km/h），则齿圈反向减速输出，其传动路线为：输入轴→倒档离合器C3→后太阳轮→长行星轮→齿圈（输出）。R位倒档的传动路线示意图如图44 所示。

倒档滑行时，因低/倒档制动器B3作用，制动行星架，倒档离合器C3 可以逆向传递动力，所以发动机有制动作用。
