查阅维修手册，查看仪表板电器盒保险丝位置图，如图9所示。按照仪表板电器盒保险丝位置图找到保险丝编号为RF05 15A的保险丝，如图10所示。保险丝由于加装GPS和行车记录仪等设备，而使保险丝与保险丝座接触不良。

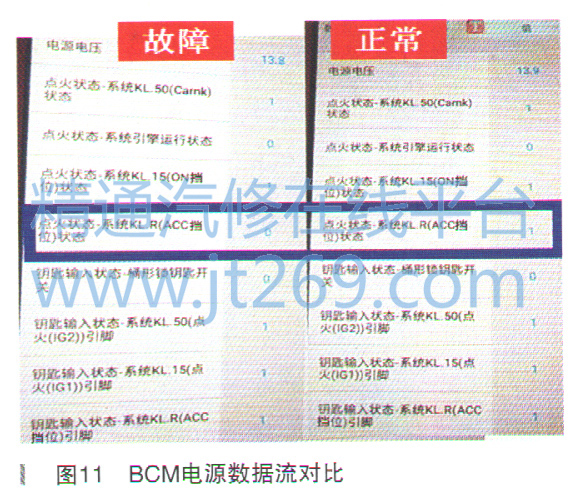

    车辆恢复正常后，使用诊断仪读取BCM有关电源的数据流，车辆故障时与正常时数据流进行对比，如图11所示。点火状态系统KLR（ACC挡位）状态在没有电源时为0，在有电源时为1。



    故障排除：规范改装，使保险丝编号为RF05 15A保险丝与保险丝座接触良好，故障排除。

    故障总结：①此车故障原因为加装GPS和行车记录仪等设备时，加装设备的多条电源线缠绕在保险丝编号为RF05 15A的保险丝上，使保险丝不能插到底，从而使保险丝与保险丝座接触不良。②此车故障难点在于原车电路图中只显示制动灯的电源由BCM供给，并没有标出供给BCM的独立电源；维修手册中编号为RF05 15A保险丝含义标注为背光照明，没有标注制动灯，从而使维修颇费周折。③此故障仪表只显示“制动灯故障”，没有显示其他故障，不仔细检查还不能发现其他故障。④在以后维修工作中，一定要确认故障是否有其他并发故障出现，不能只确认客户抱怨的故障，还要确认其他故障现象。如果多个系统有故障，可能它们有共同的故障点，修好了一个系统，另一个系统可能也没有了故障。故障现象非常重要，所以维修前要仔细检查故障现象。⑤现在很多车辆上的执行机构是控制器控制，看似没有保险丝，但是有很多单独的保险丝是给控制器供电，然后控制器再给该执行器供电，不能单纯认为，只要控制器能工作就说明电源没有问题。
