一辆2015年荣威350轿车。车主反映,该车偶尔无法遥控闭锁,故障出现时,等待5 min左右,遥控闭锁功能又能恢复正常。
VIP包年只需699元/年,创建您自己的维修资料库
故障诊断:接车后试车,发现故障多出现在发动机熄火后进行闭锁时。故障出现时,遥控闭锁功能失效,但操作左前门上的中控门锁开关,闭锁和解锁均正常;用机械钥匙操作左前车门锁芯,只能机械锁止左前车门,4个车门门锁电动机均不工作。
如图1可知,车身控制模块(BCM)通过导线连接器FCOIOE端子3和端子10控制4个车门门锁,由于故障出现时,操作左前门上的中控门锁开关,闭锁和解锁均正常,说明4个车门门锁总成及其线路均正常,推断可能的故障原因为未满足进入安全防盗状态的条件:所有车门均处于关闭状态;拔下车钥匙。

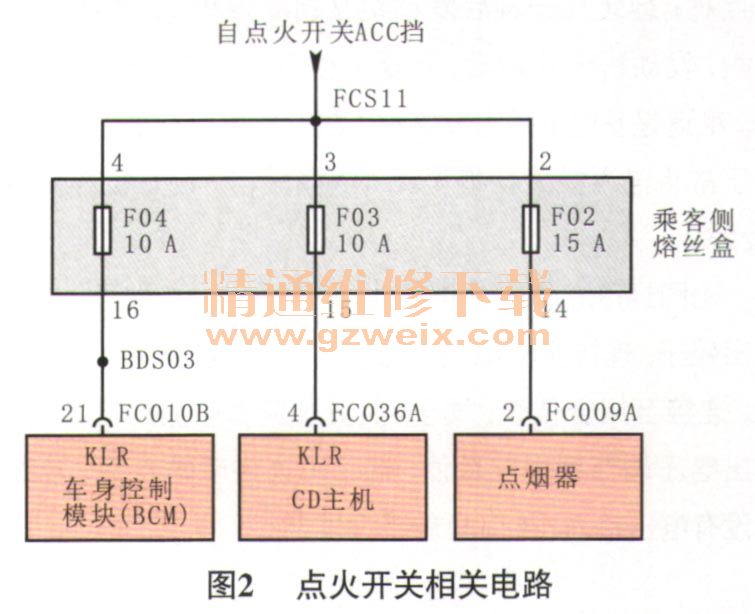

通过组合仪表查看4个车门开关的状态(该车车门开关状态信号通过硬线传给BCM,然后BCM经高速CAN线传给组合仪表),均正常关闭。根据图2用万用表实时监测BCM导线连接器FC010B端子21上的电压,发现拔下车钥匙时的电压为3.94V,且随着时间的延长,电压慢慢降低至0V,异常,正常情况下,拔下车钥匙后该电压应甲直为0V.进一步检查发现,当BCM导线连接器FC010B端子21上的电压在3.9V~2.09V时,操作遥控器,遥控功能失效;当电压下降到2V以下时,操作遥控器,遥控闭锁和解锁功能正常。诊断至此,推断当BCM导线连接器FC010B端子21上的电压在3.9V~2.09V时,BCM判断车钥匙未取出,遥控功能失效;当电压下降到2V以下时,BCM判断车钥匙已取出,遥控功能恢复正常。

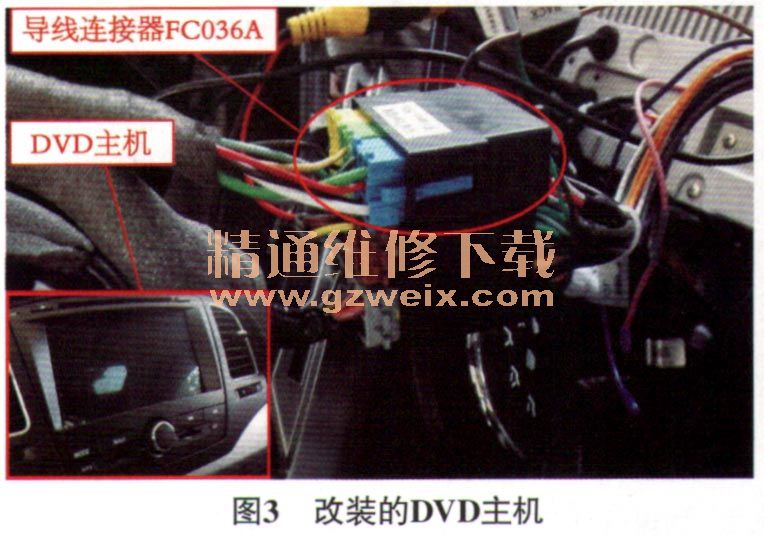

BCM导线连接器FC010B端子21上的电压哪来的呢?依次拔下熔丝F02、熔丝F03和熔丝F04,当拔下熔丝F03时,BCM导线连接器FCOIOB端子21上的电压由3.9V直接变为0V。熔丝F03为CD主机提供ACC供电,检查发现该车CD主机不是原厂配件(图3)。与车主沟通得知,购车时就在其他修理厂将该车原厂CD主机改装成了DVD主机。测量导线连接器FC036A端子4上的电压,确实有3V左右的电压从DVD主机输出,说明DVD主机损坏。
故障排除:更换DVD主机后试车,遥控功能恢复正常,故障排除。
