一辆行驶里程约12.6万km的瑞风S5。该车组合仪表显示“胎压监测器未连接”，同时黄色的TPMS灯点亮（图1）。

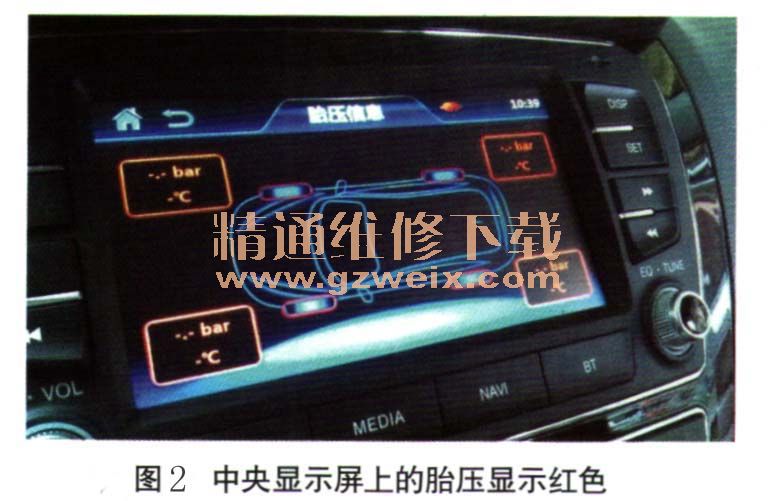

    故障诊断：用专用胎压标定仪激活4个胎压传感器，均能成功激活，但是统一标定时，组合仪表上的胎压报警灯和TPMS灯不能同时点亮，且中央显示屏上的胎压显示未从红色变成绿色（图2）。诊断至此，怀疑胎压监测器损坏或其线路故障。检查胎压监测器（安装在中央通道换挡机构后方，图3），发现其供电及搭铁均正常。



    排除方法：更换胎压监测器并将4个胎压传感器与胎压监测器进行统一标定。
