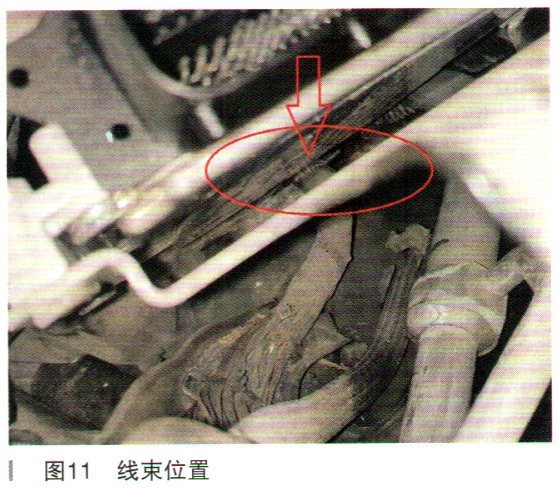

参考电路图检查C12-A1线路往后到车辆发动机舱线束，拆下饰板检查发动机舱线束，目测发现发动机控制模块PCM下方压到线束，如图11所示。
拆下发动机控制模块PCM，检查线束被发动机控制模块PCM壳体挤压磨破对负极短路，导致车辆动力CAN对负极短路。

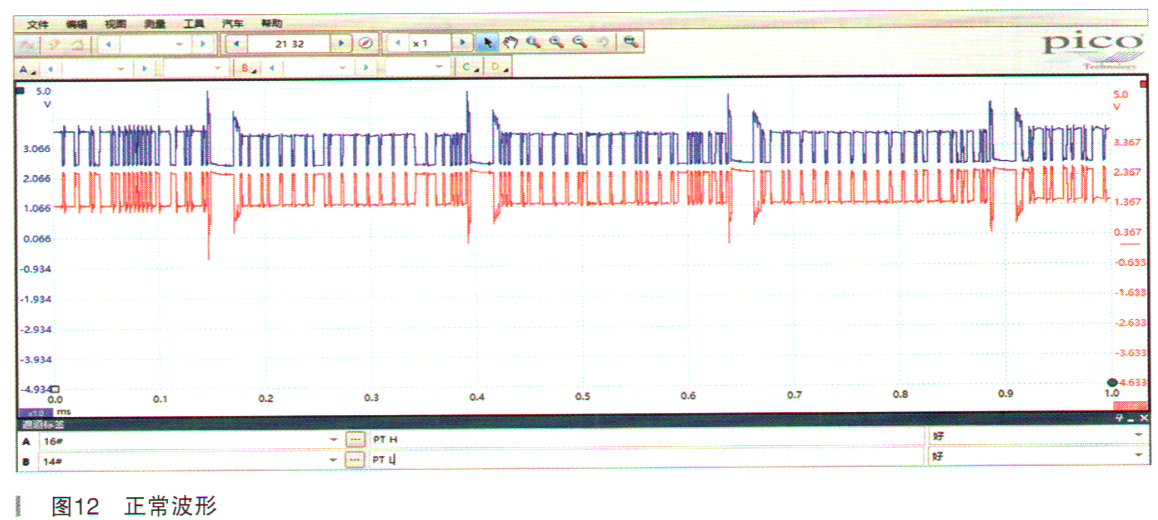

修复损坏线束后测试车辆，使用示波器测量车辆动力CAN控制波形（如图12所示），波形恢复正常。
测量车辆确认故障排除。
故障总结：发动机控制模块PCM壳体安装后挤压车辆发动机舱线束，时间久了发动机控制模块壳体将线束磨损后车辆动力CAN对负极短路，导致多个模块无通信，车辆出现故障。
故障排除：修复发动机舱损坏线束。
