2008年保时捷卡宴4. 5L M48/00发动机正时校对
来源：本站整理 作者：佚名 2019-08-13 09:47:06
曲轴位于TDC且一旦上述准备工作已经执行，则使用固定销9595/1固定曲轴。
．松开链轮上的紧固螺钉后无须更换它们。
1）松开两侧气缸列上凸轮轴齿轮（带两个凸轮轴调整器）的四个紧固螺钉。为此，用梅花扳手固定住相应凸轮轴齿轮的六角头，并松开平头螺钉M12两圈，见图25。为用图解更清楚地说明过程，图示没有画出正时室盖。
．气缸列1～4和5～8在凸轮轴未转动情况下同时调整。

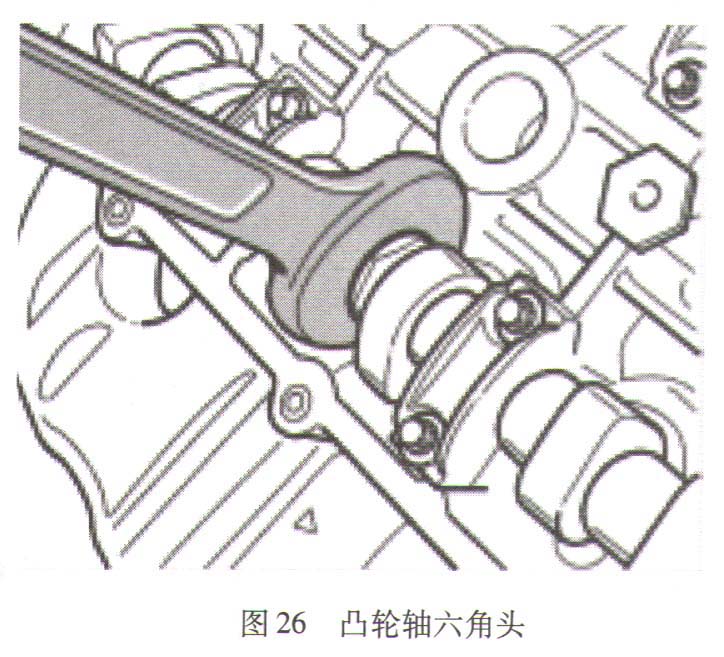

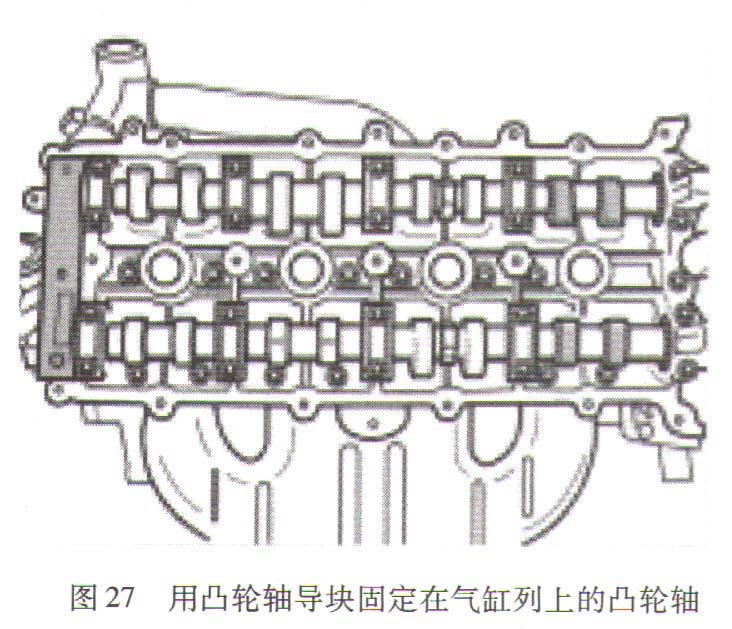

2）如图26所示，用呆扳手转动四个凸轮轴上的六角头，直到凸轮轴导块9678能被推进一侧气缸列的两个凸轮轴的凹槽中，见图27。
．气缸列1～4和5～8在凸轮轴未转动情况下同时调整。

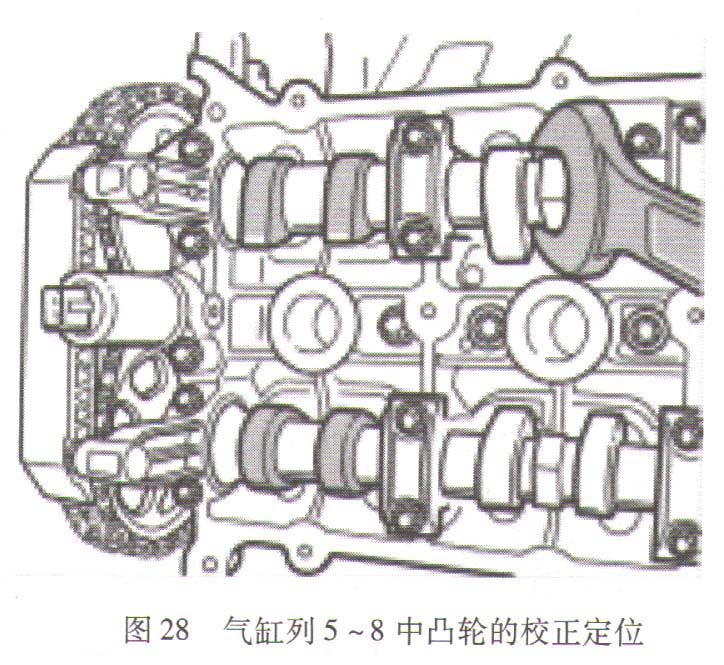

3）然后调节其他气缸列的凸轮轴。为此，用呆扳手转动六角头并用凸轮轴导块9678固定，见图28。检查凸轮轴导块是否可装入凸轮轴两个气缸列的槽中。

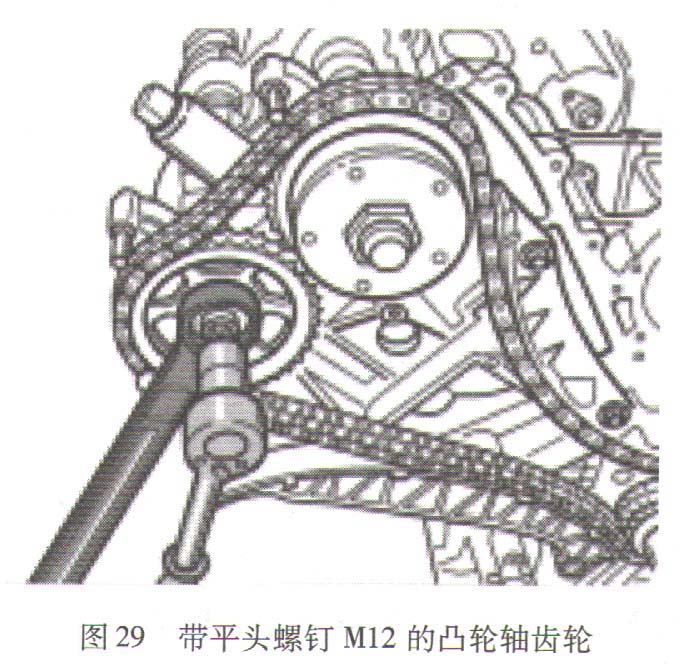

4）用平头螺钉M12拧紧两个凸轮轴齿轮（两个凸轮轴调整器）。为此，用梅花扳手固定相应凸轮轴的六角并拧紧M12平头螺钉，见图29。
5）拆下凸轮轴导板9678和固定销9595/1。
6）将凸轮轴室盖安装在两个气缸列上。
