一辆行驶里程约17.2万km的2012年路虎揽胜。该车无法找到智能钥匙。
    故障诊断：

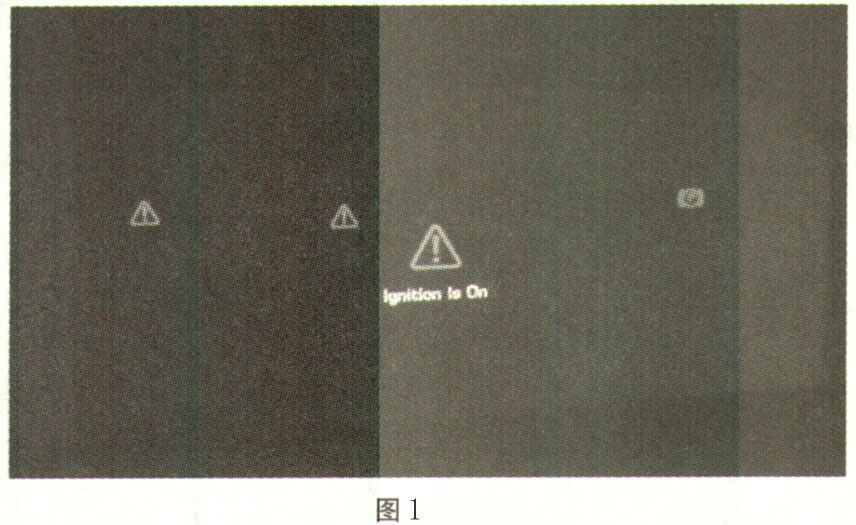

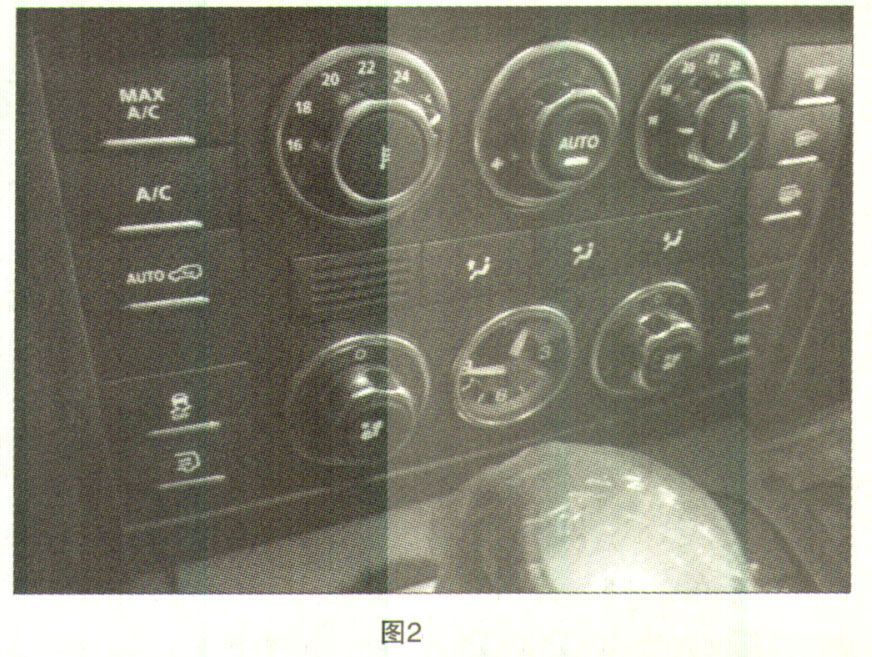

    （1）经检查发现，找不到智能钥匙，应急可以启动，但是启动后仪表黑屏（如图1所示），显示屏黑屏，空调不工作且空调控制面板背景灯亮（如图2所示）。

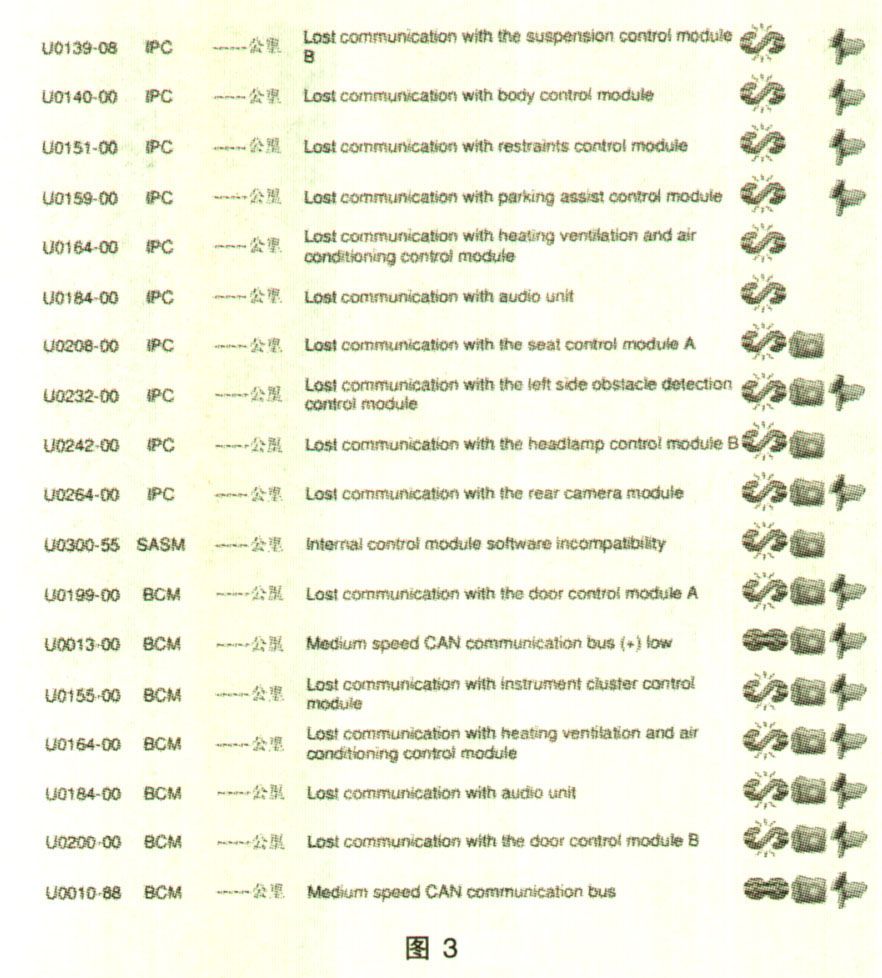

    （2）连接SDD调取相关故障码为：U0214-00 BCM Lost communication with the remote function actuation等全是中速CAN失去通信的故障码（如图3所示）。

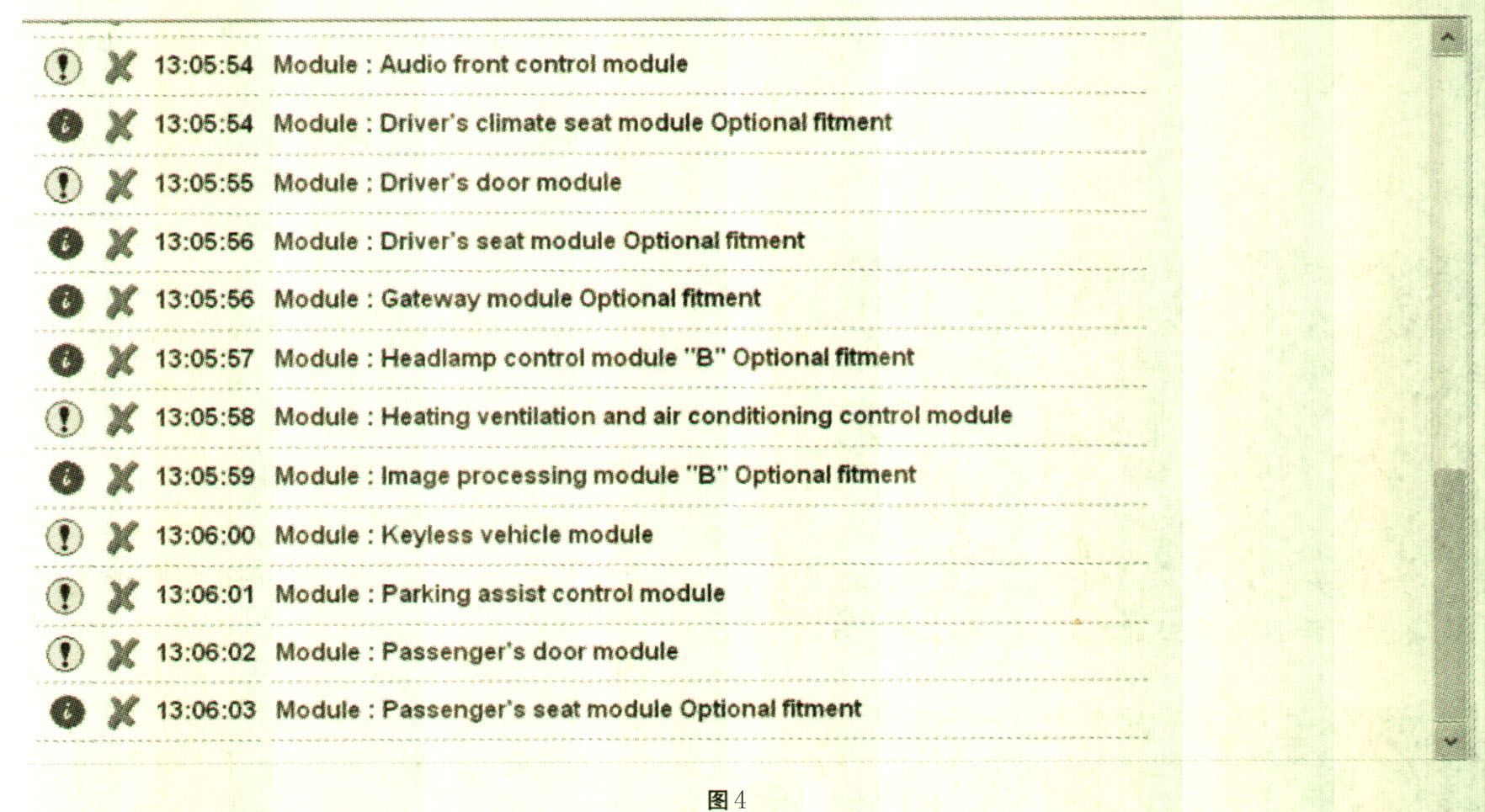

    （3）进行网络测试，中速CAN都不通信（如图4所示）。

      （4）测量诊断插头3号、11号针脚的对地电压，电压都在2.1～3.5V之间变化，断开蓄电池测量诊断插头3号到11号针脚的电阻为60.1Ω，3号针脚对地电阻为29.1Ω，11号针脚对地电阻为90.3Ω。由此推断，中速CAN有短路现象。
    （5）用万用表一直保持3号针脚对地搭铁，电阻显示为29.1Ω时，另一个人由前到后晃动线束，电阻无变化，无法确定是车辆前端还是车辆后端的线束有短路现象。
      （6）决定先从外接电源导航入手，把导航的所有插头拨开后，电阻依然很小，因为导航的中速CAN是从雷达模块的中速CAN提取的信号，所以拨开插头测量了下雷达模块的两根的对地中速CAN电阻，意外的发现对地电阻都变成3.4kΩ左右，中速CAN的电阻恢复正常了。

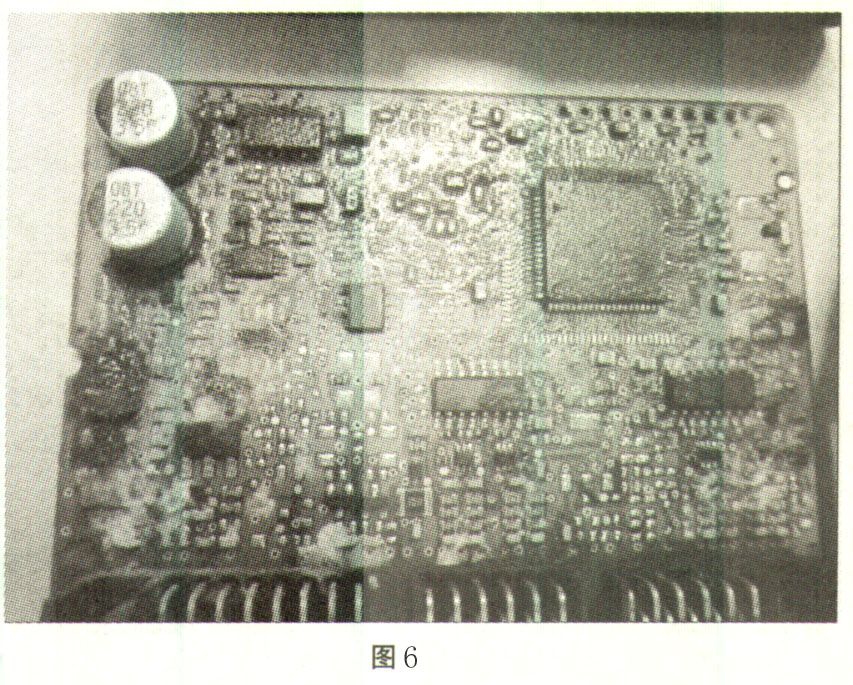

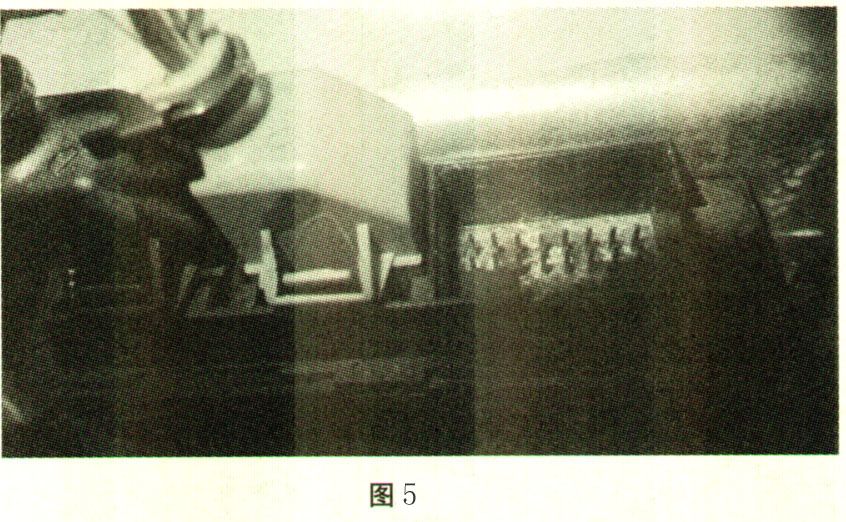

    （7）尝试着车，车辆也可以正常着车了，当把雷达模块插头插上后，故障又出现了，经检查雷达模块的插头有大量的水迹（如图5所示），漏水导致雷达模块内部短路故障（如图6所示）。



    （8）更换雷达模块，车辆恢复正常。
    故障分析：雷达模块进水，导致雷达模块内部短路，影响到中速CAN网络。
    故障排除：更换雷达模块。
