路虎揽胜倒车影像功能失效
来源:本站收集  作者:佚名  2017-12-28 10:51:44

    一辆行驶里程约1.2万km、搭载3.0 L机械增压汽油发动机的2017款路虎揽胜运动版车。车主反映:该车将挡杆置于R挡,倒车影像间歇性不能使用。
    故障诊断:接车后首先进行故障验证,起动发动机,将挡杆置于R挡,导航屏幕上提示“摄像头系统不可用请咨询您的经销商”(图1),询问客户得知,已在其他维修厂更换过后摄像头,故障未解决。

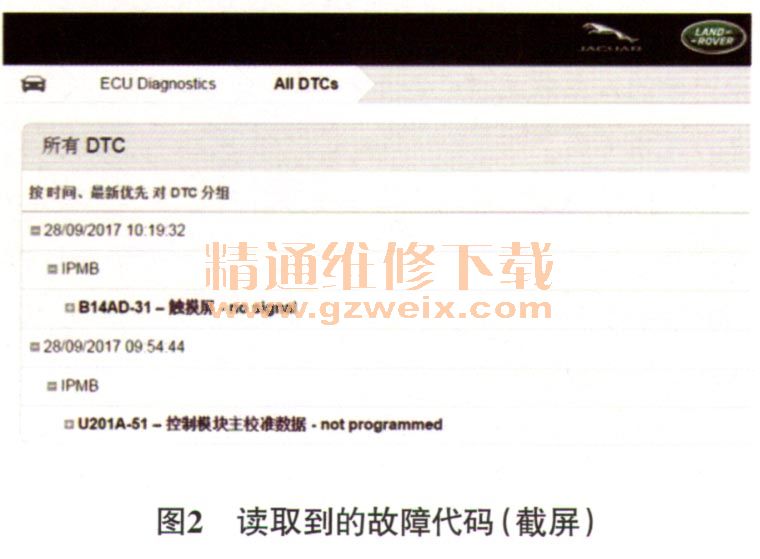

    连接故障检测仪读取故障代码,读得故障代码“B14AD-31触摸屏一无信号”(图2)。根据故障代码的提示并结合维修经验,分析认为造成故障的可能原因有:娱乐主控制模块(IMC)故障;娱乐主控制模块(IMC)与后摄像头之间线路故障。

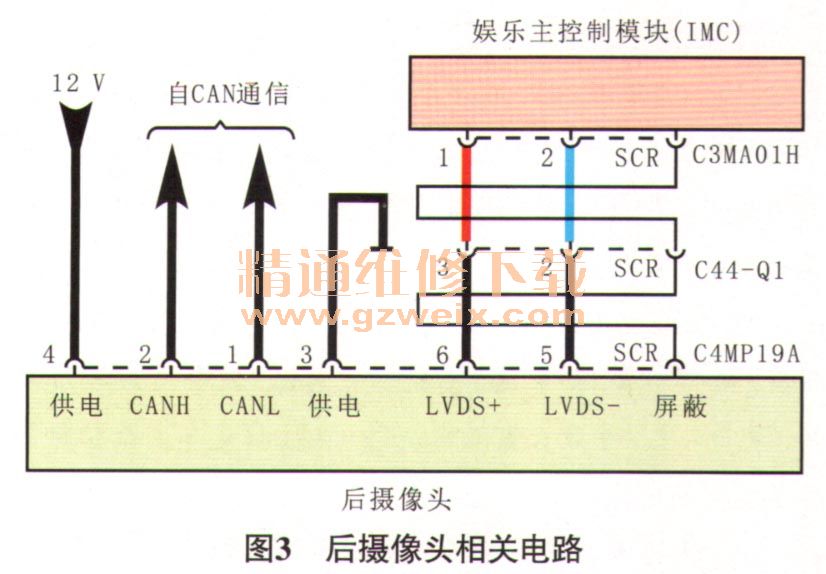

    查看后摄像头相关电路(图3),断开后摄像头导线连接器C4MP19A,接通点火开关,用万用表测量导线连接器C4MP19A端子4的电压,为蓄电池的电压,正常;测量端子3对搭铁的电阻,为0.5Ω,正常,说明后摄像头供电和搭铁均正常。测量导线连接器C4MP19A端子1的电压,为2.24 V,端子2的电压为2.75 V(正常情况下,CAN-L的电压为1.5 V~2.5 V; CAN-H的电压为2.5 V~3.5 V),正常。断开点火开关,断开娱乐主控制模块(IMC)导线连接器C3MA01H,测量娱乐主控制模块(IMC)导线连接器C3MA01H端子1与后摄像头导线连接器C4MP19A端子6之间低压差分信号线(LVDS+)的电阻,为1.5Ω,正常;测量娱乐主控制模块(IMC)导线连接器C3MA01H端子2与后摄像头导线连接器C4MP19A端子5之间低压差分信号线(LVDS-)的电阻,在10Ω~200Ω变化,诊断至此,判定娱乐主控制模块(IMC)与后摄像头之间低压差分信号线(LVDS-)的电阻过大。根据电路图,娱乐主控制模块(IMC)与后摄像头之间低压差分信号线(LVDS)被导线连接器C44-Q1分为2段。断开导线连接器C44-Q1,测量娱乐主控制模块(IMC)导线连接器C3MA01H端子2与导线连接器C44-Q1端子2之间的电阻,为1.5Ω,正常;测量导线连接器C44-Q1端子2与后摄像头导线连接器C4MP19A端子5之间的电阻,在10Ω~200Ω间变化,确定导线连接器C44-Q1与后摄像头之间低压差分信号线(LVDS-)存在故障。

    故障排除:由于低压差分信号线(LVDS)不能剥开维修,只能整体更换。更换导线连接器C44-Q1与后视摄像头之间的线束后试车,故障消失。交车1个月后进行电话回访,客户反映车辆一切正常。

    相关资料:2015-2016-年路虎揽胜极光Range Rover Evoque L538车型维修手册
