仪表盘上的蓄电池充电灯显示为打开。已存储DTC B11 DB-87
    车型：Discovery 4／ LR4（LA），车型年：2010起，汽车识别号系列：AA510178起。RangeRover Sport（LS），车型年：2010-2013，汽车识别号系列：AA215623-DA814822。Range Rover（LM），车型年：2010-2012，汽车识别号系列：AA306627-CA393639。
    故障现象：仪表盘上的蓄电池充电灯仍显示为打开。
    故障诊断：蓄电池监测系统 （BMS）保险丝线束已经熔断。
      所需零件：
    ．LR057241 BMS保险丝线束，数量：1
    故障排除：对于Land RoverDiscovery 4/LR4（LA）不口RangeRover Sport（LS），请执行步骤1-15。对于Range Rover（LM），请执行步骤1，然后根据需要执行步骤16～23。
    1．使用数字万用表检查保险丝线束的连通性。如果断路，请完成以下步骤。如果存在连通性，请参阅TOPIx中的 DTC帮助文本。
    2．拆除蓄电池。

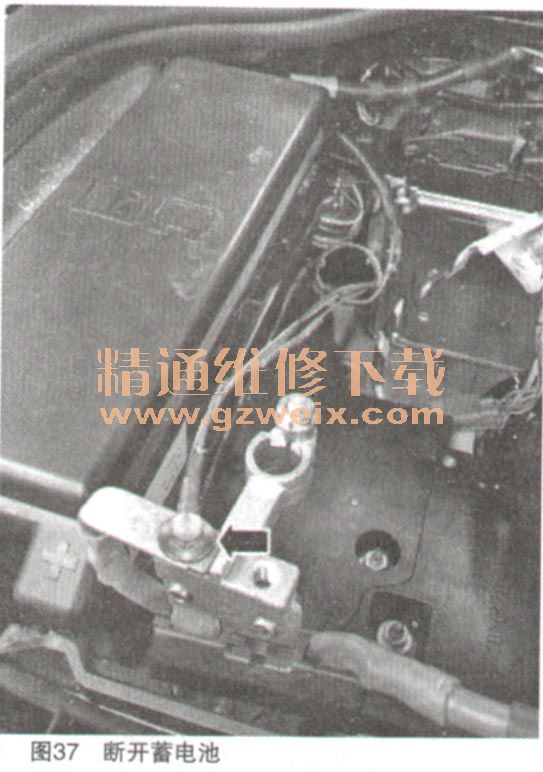

    3．找到蓄电池监测系统（BMS）保险丝线束和转接继电器接线。从蓄电池正极接头上断开连接，见图37。

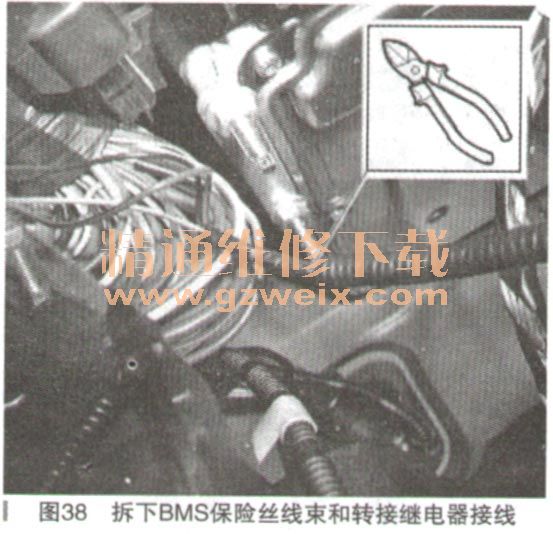

    4．在线束保护管的末端割断所有3条导线。从车辆上拆下BMS保险丝线束和转接继电器接线，见图38。

    5．对2条转接继电器导线进行绝缘处理，并将其固定到主线束上。
    6．分开接线和线束保护管。
    7．将新的BMS保险丝线束安装到线束保护管中。
    8．利用线束维修套件，在保险丝维修线束导线与车辆接线线束之间创造一个拼接接头。
    9．拆下固定螺栓并将发动机接线盒（EJB）定位到侧面，见图39。

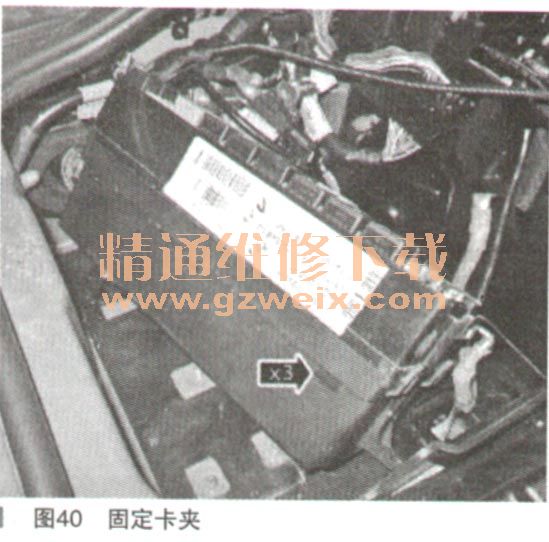

    10．在EJB侧面定位固定卡夹，见图40。

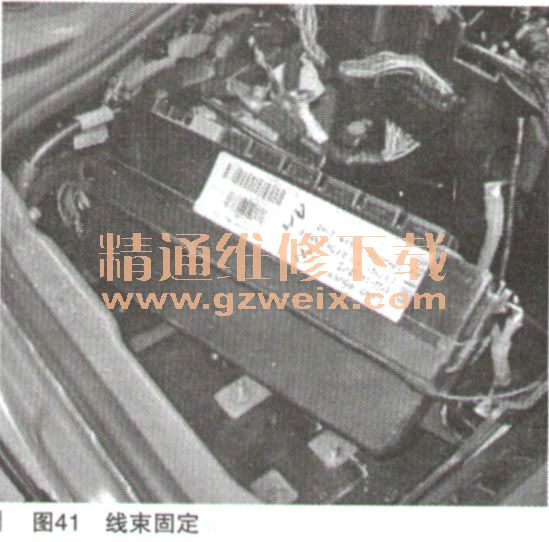

    11．将BMS保险丝线束安装到EJB上的固定卡夹中，见图41。

    12．安装可B，扭矩：9N·m。

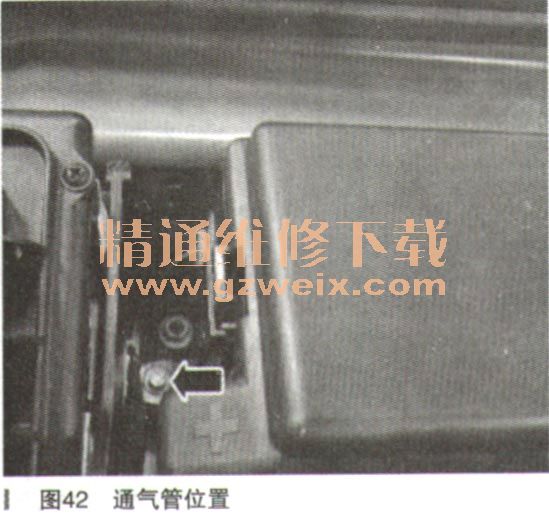

    13，确保蓄电池通气管正确位于EJB上的固定卡夹中，见图42。

    14．安装蓄电池。
    15．将BMS保险丝线束安装到蓄电池的正极接头上。
    16．找到蓄电池监测系统（BMS）保险丝线束。将其从蓄电池正极接头上拆下。
    17．拆除蓄电池。
    18．将BMS保险丝线束与转接继电器导线分离。将转接继电器导线固定到主线束上。
    19．从接线线束上拆下绝缘器。从导线连接底部起测量30mm，然后割断并拆下原装BMS保险丝线束。
    20．利用线束维修套件，在保险丝维修线束导线与车辆接线线束之间创造一个拼接接头。
    21．对接线线束进行绝缘处理。
    22．安装蓄电池。
    23．确保以适当的方式布设保险丝线束，并确保它未被任何部件卡住。将导线连接在蓄电池后，将BMS保险丝线束安装到蓄电池的正极接头上。
    24．启动发动机并检查蓄电池警告灯是否正常工作。
