路虎车系技术通报十则

来源：汽车维修技师作者：佚名 2014-06-18 14:45:55

    变速器控制开关模块DTC诊断
    型号：Discovery 4／LR4 （LA），配备8速自动变速器的车辆，车型年：2012起，汽车识别号系列：CA596988起；Range Rower Sport （LS），配备8速自动变速器的车辆，车型年：2012起，汽车识别号系列：CA717166起；Range Rover （LM）一配备8速自动变速器的车辆，车型年：2011起，汽车识别号系列：BA334433起。
    故障现象：客户可能报告，电子变速器换挡杆（ETS）无法上升、无法旋转退出驻车挡且／或无法在挡位之间旋转。电子变速器换挡杆（（ETS）也称为变速器控制开关（（TCS）。
    如果变速器控制开关存在内部故障，则会记录一个或多个DTC（a至f）。如果已存储任何一个DTC，则需要更换变速器控制开关。
    （a） P176C-12变速器范围选择器锁定控制错误。
    （b） P17613-71变速器范围选择器上下位置控制错误。
    （ c ） P176C-73变速器范围选择器锁定控制错误，执行器卡在闭合位置。
    （d） P176C-11变速器范围选择器锁定控制错误，电路对地短路。
    DTC 131087-87必须成为设置在TCM中的永久DTC。如果其为设置在TCM中的临时LDTC或B1087-87设置在TCS中，则需要检查TCS和TCM之间的线路。
    （e） 131087-87 LIN总线“A”-信息缺失（仅限变速器控制模块（TCM）。
    （ f ） U101B-87与GSM的通信中断一多重总线（仅限变速器控制模块（TCM））。
    其他车辆故障可导致变速器控制开关卡在挡位上或无法正确上升／下降。如果已记录以下任何DTC（1～13），则需要调查原因并进行维修。因已记录以下任何DTC而不得更换变速器控制开关。
    1. P0850-02驻车挡／空挡开关输入电路-一般信号故障。
    2. P1707-07分动箱空挡或驻车挡／空挡指示电路一达不到指令要求的位置。
    3. P1707-77变速器驻车释放拉索已手动展开。
    4. P1707-72分动箱空挡或驻车挡／空挡指示电路-执行器卡在打开位置。
    5. P0606-47系统内部故障-看门狗／安全性故障。
    6.U0101-87与变速器控制模块（TCM）的通信中断-信息缺失（仅限变速器控制开关（TCS）。
    7. P0919-93尽管驾驶者发出请求，但没有发生从N到P或从R/D到P或从R/D到N的换挡。
    8. ClB00-68转向角传感器-未建立中心位置。
    9. P0850-29驻车挡／空挡开关输入电路-信号故障。
    10. U0101B-87与TCM通信中断。
    如果DTC B1087-87是设置于TCM中的永久DTC（请参阅上述项目）。如果其为设置在TCM中的临时DTC或B1087-87设置在TCS中，则需要检查TCS和TCM之间的线路。
    11.B1087-87 LIN，总线“A”-信息缺失（仅限变速器控制开关（TCS）。
    如果制动踏板存在压力或已存储如下所示的制动踏板开关代码。
    12. C11315-64制动开关减速诊断。
      13. P1571-64／P0571-68／P0504-62制动开关调节不当。
    按照以下维修说明，对制动踏板开关／踏板压力进行诊断。
    故障诊断：有多种根本原因可造成ETS无法对输入作出响应b本技术维修通讯显示了ETS中存储的各种DTC以及在此情况下需要采取的措施。
    故降排除：
    1．将Land Rover认可的蓄电池调节器／电源连接到车辆。
    2．连接症状驱动诊断（SDD）系统并按照标准程序标识车辆。
    3．将会话类型选为“测量应用程序”。
    4。选择“推荐”选项卡。
    5．在“Recommendations”（推荐）选项卡中运行“complete data logger"（完整数据记录器）。

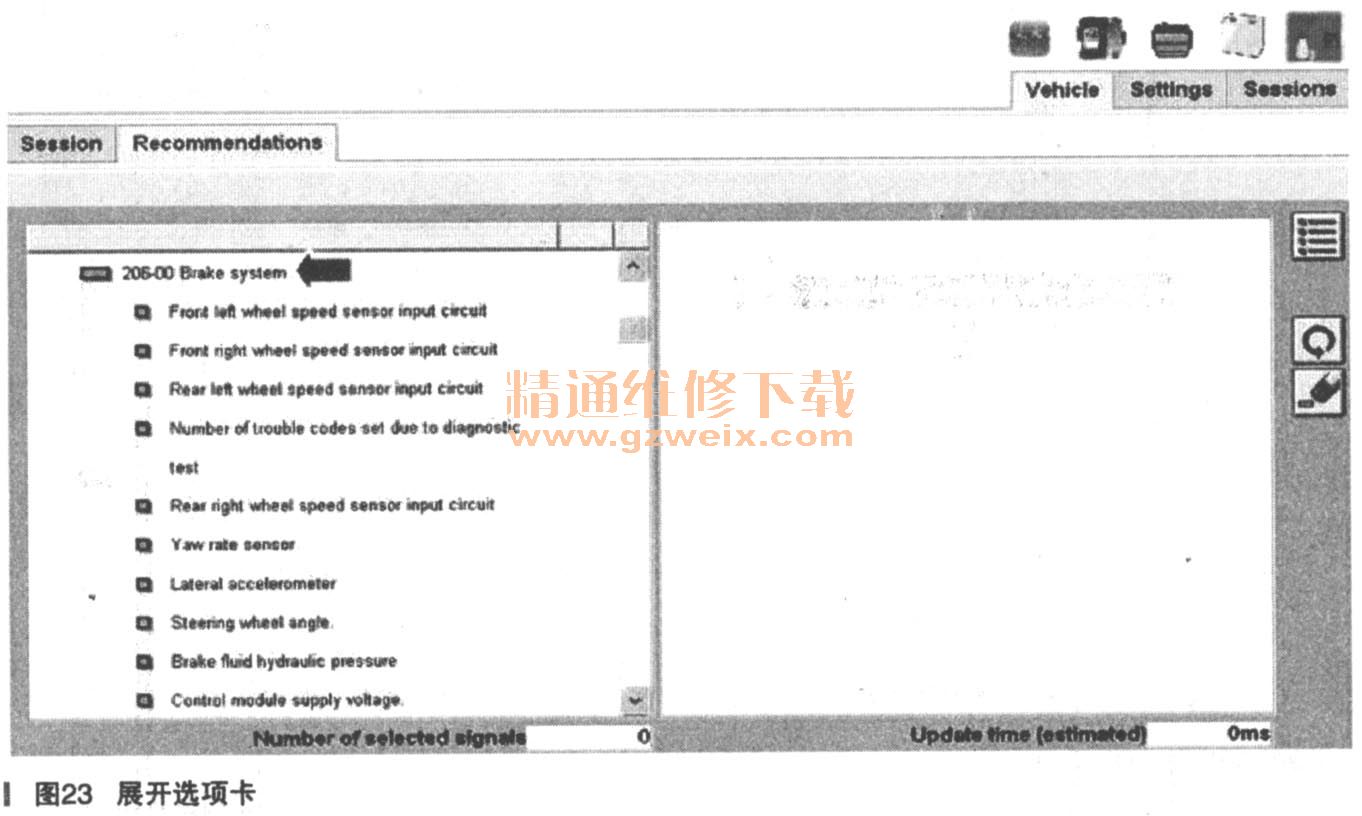

    6．选择／展开制动系统选项卡布见图23。

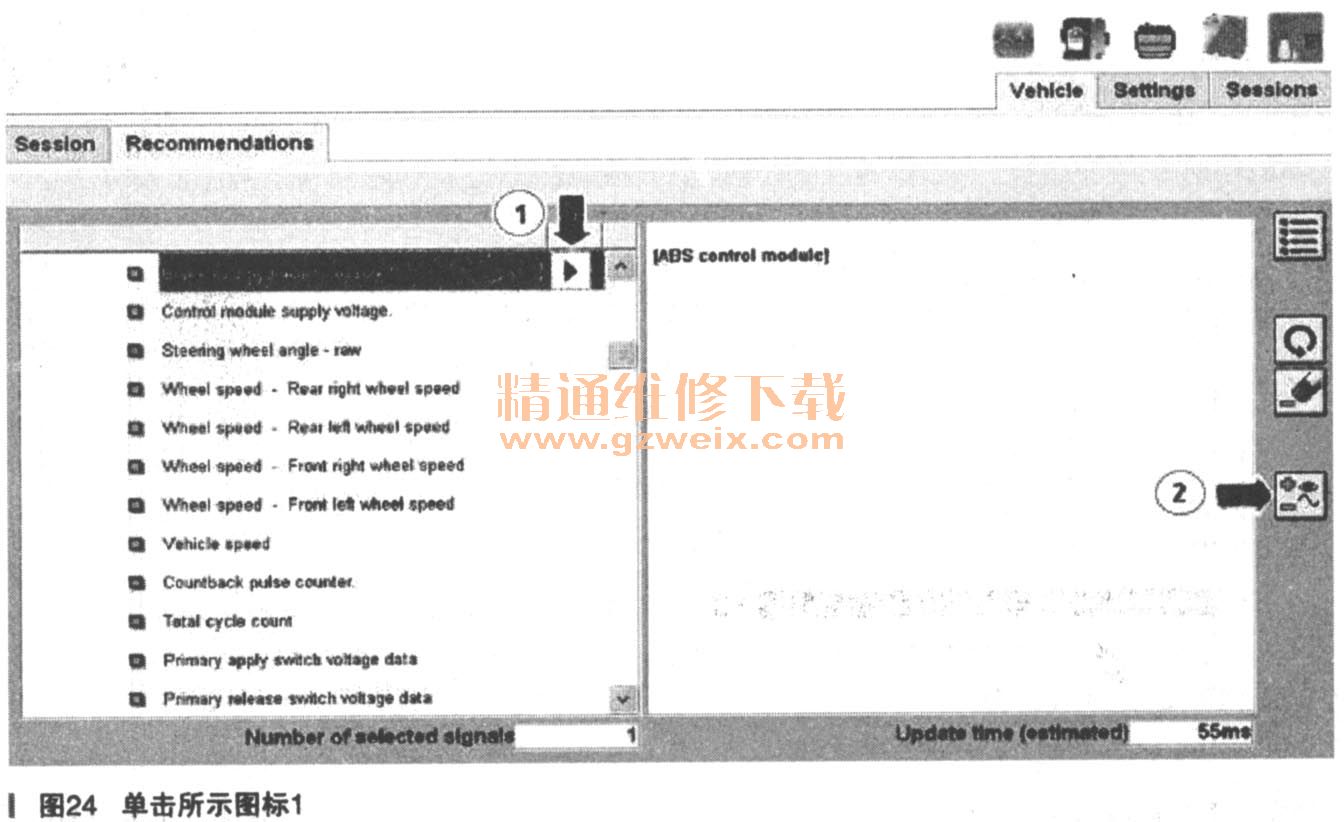

    7．选择“brake fluid hydraulicpressure"制动液液压）并单击所示图标（见图24编号2）。

    8．展开发动机系统

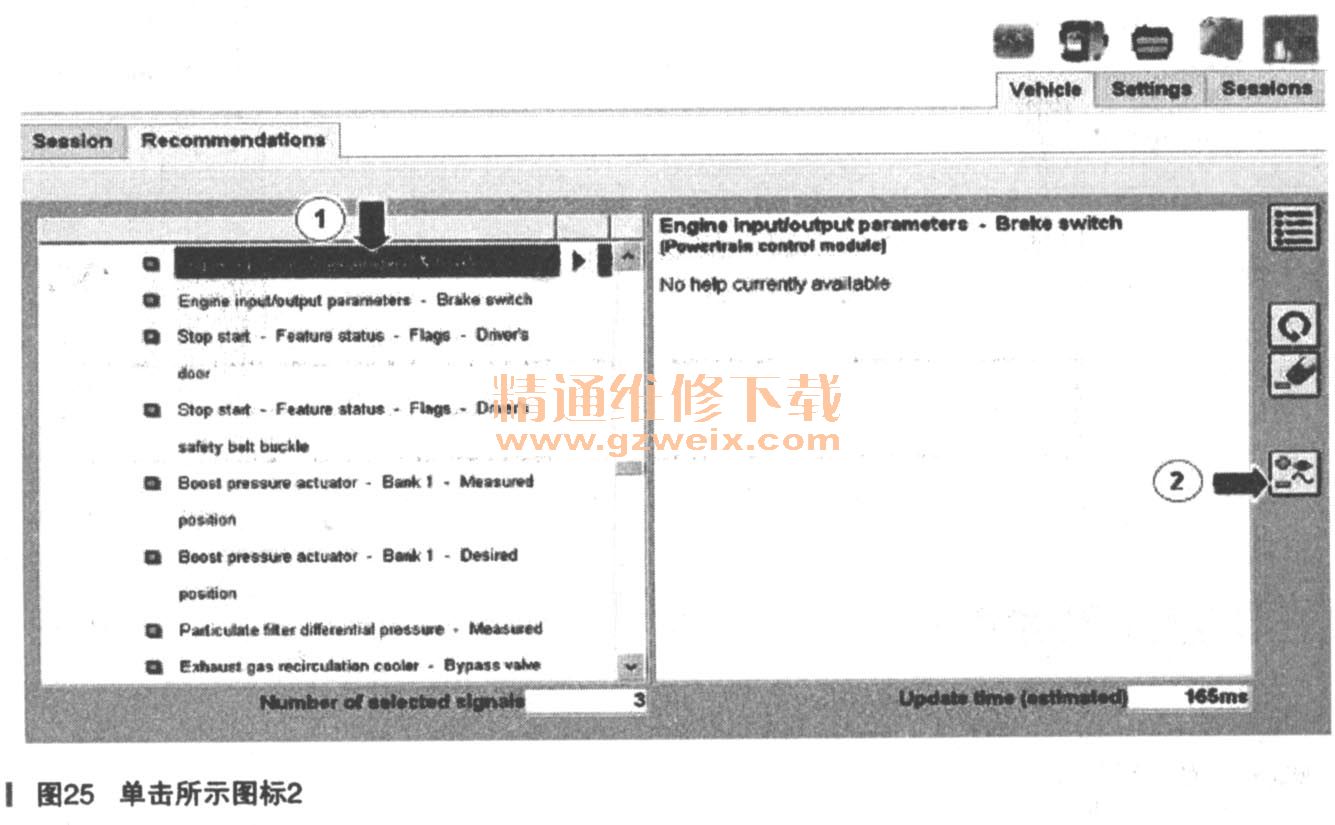

    ·选择“egine ir4mat/output parameter-Brake switch 2”（发动机输入／输出参数-制动开关2），然后单击所示图标（见图25编号2）

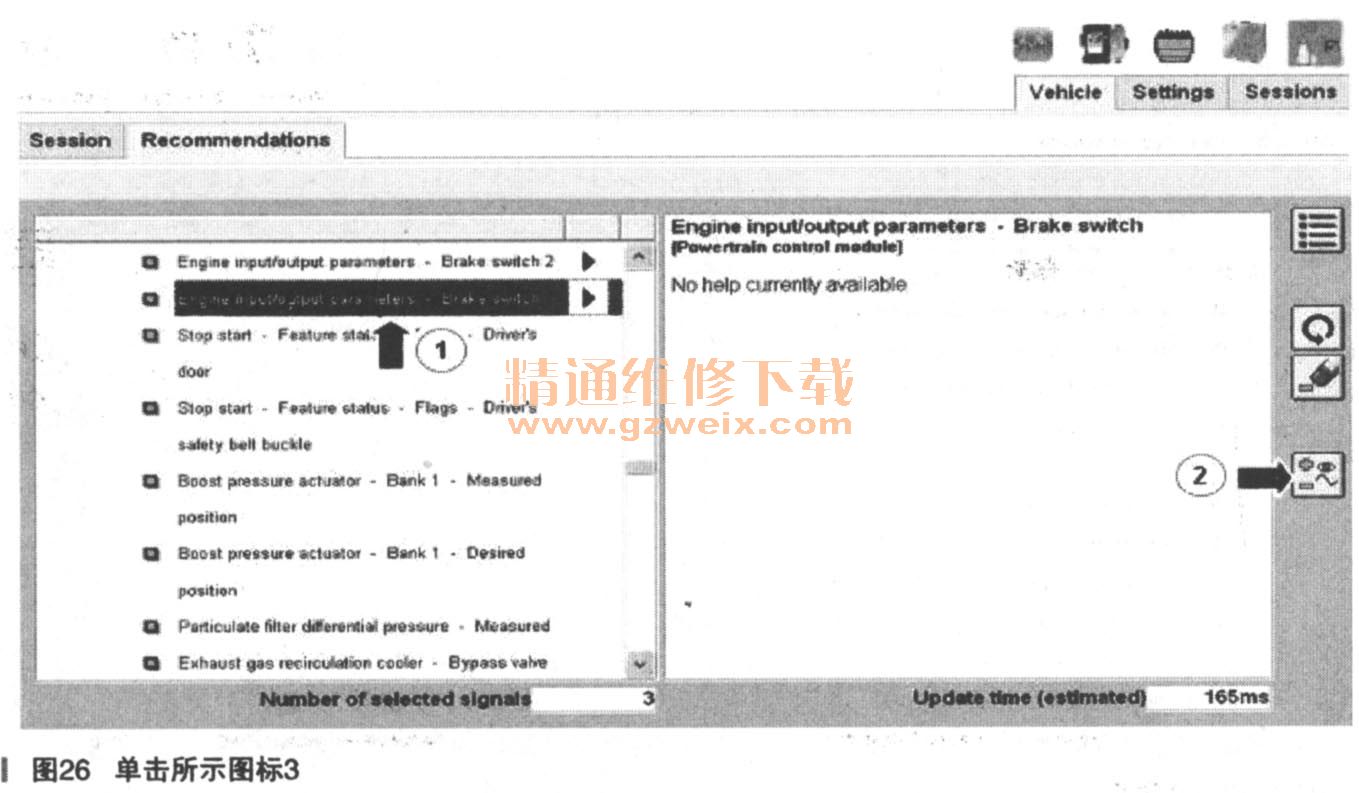

    9．选择“ewe irFxat/autputparameter-Brake switch”（发动机输入／输出参数-制动开关），然后单击所示图标（见图26编号2）。

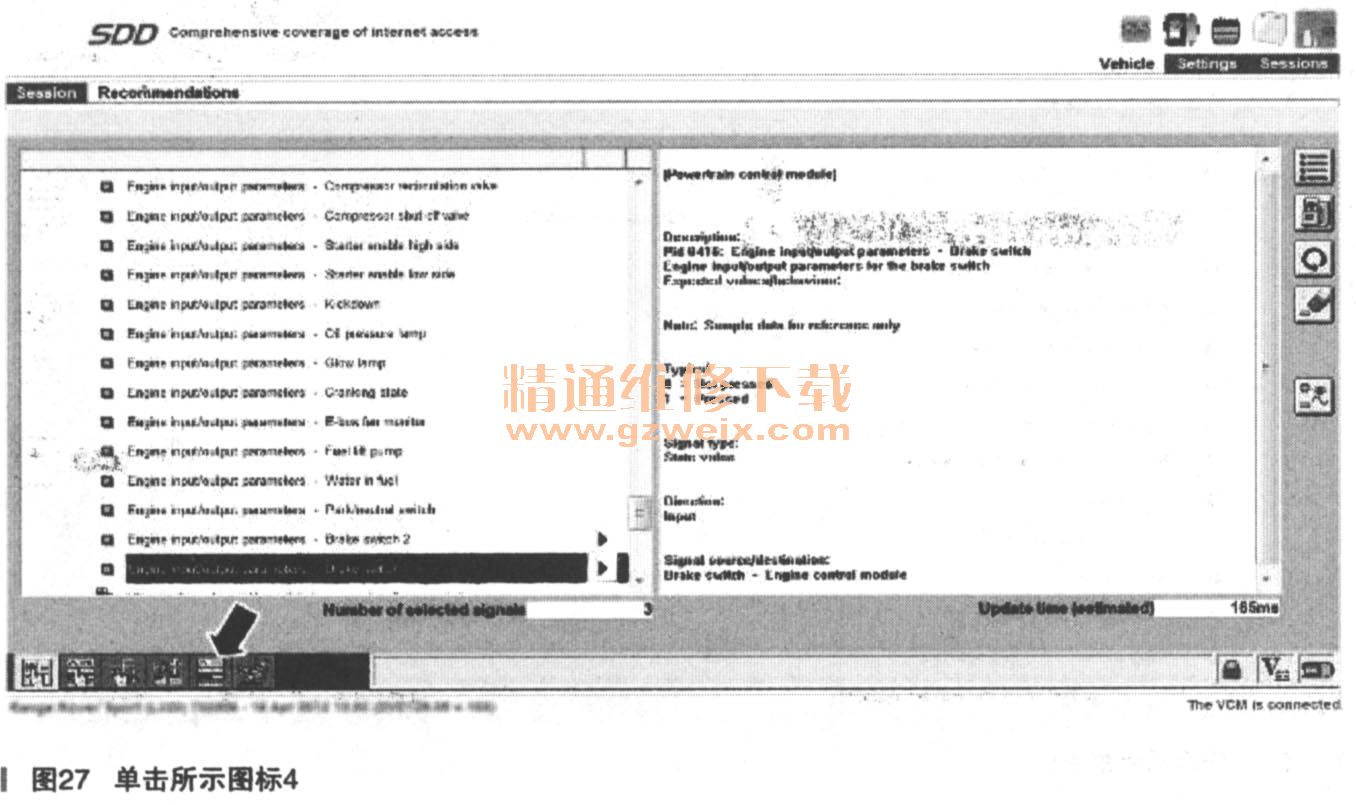

    10．单击所示图标，见图27。

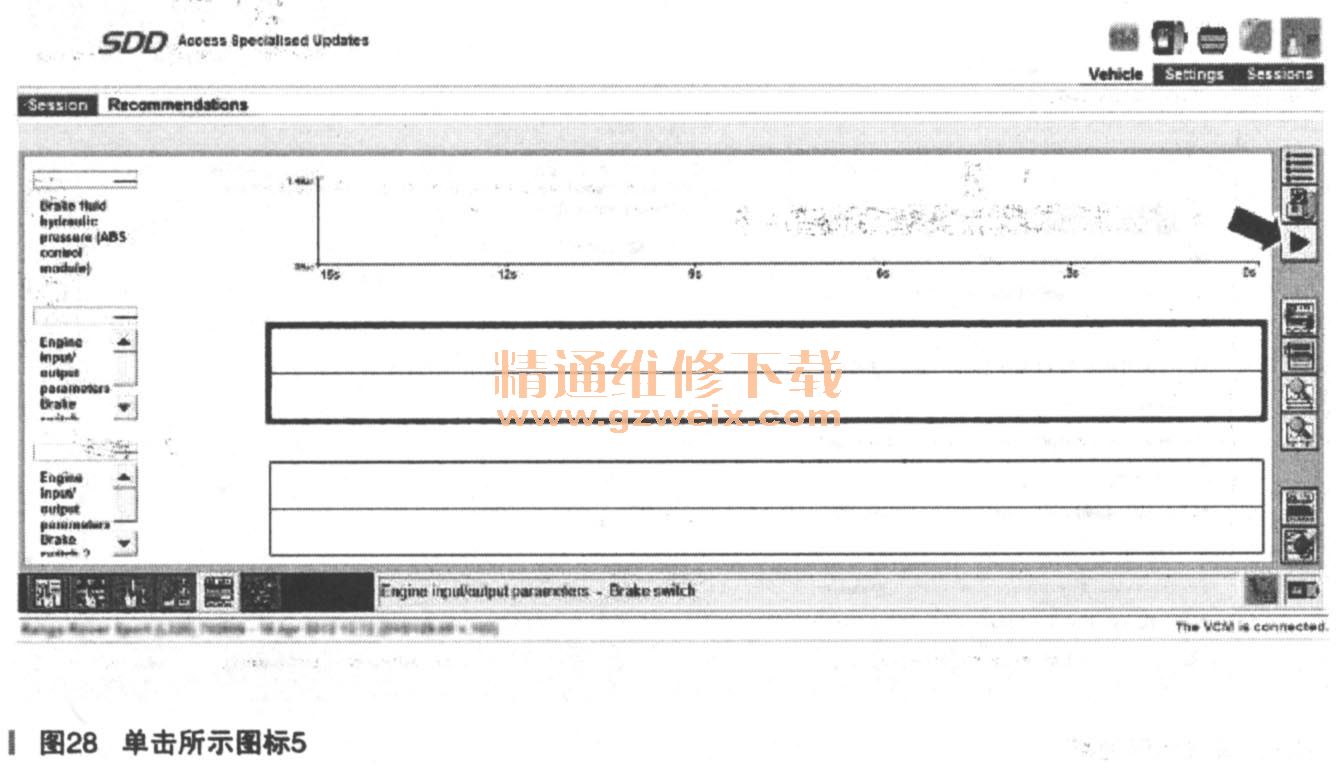

    11。单击所示图标，见图28。

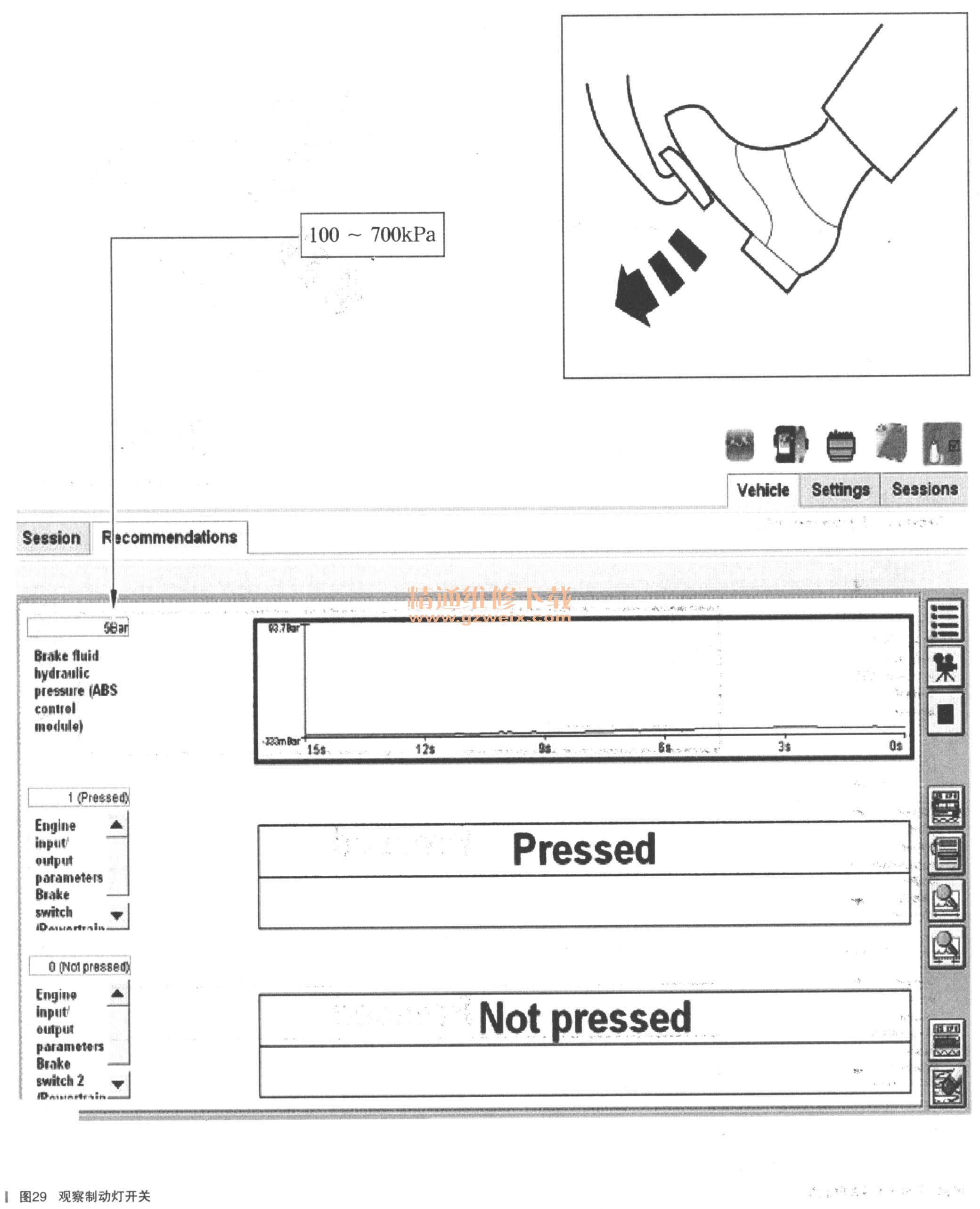

    12．踩下制动踏板。需要更改的第一个图形必须为制动灯开关（通过让人观察制动灯点亮来确认）。施加的制动压力（如顶栏图29所示）应介于100～700kP：之间。

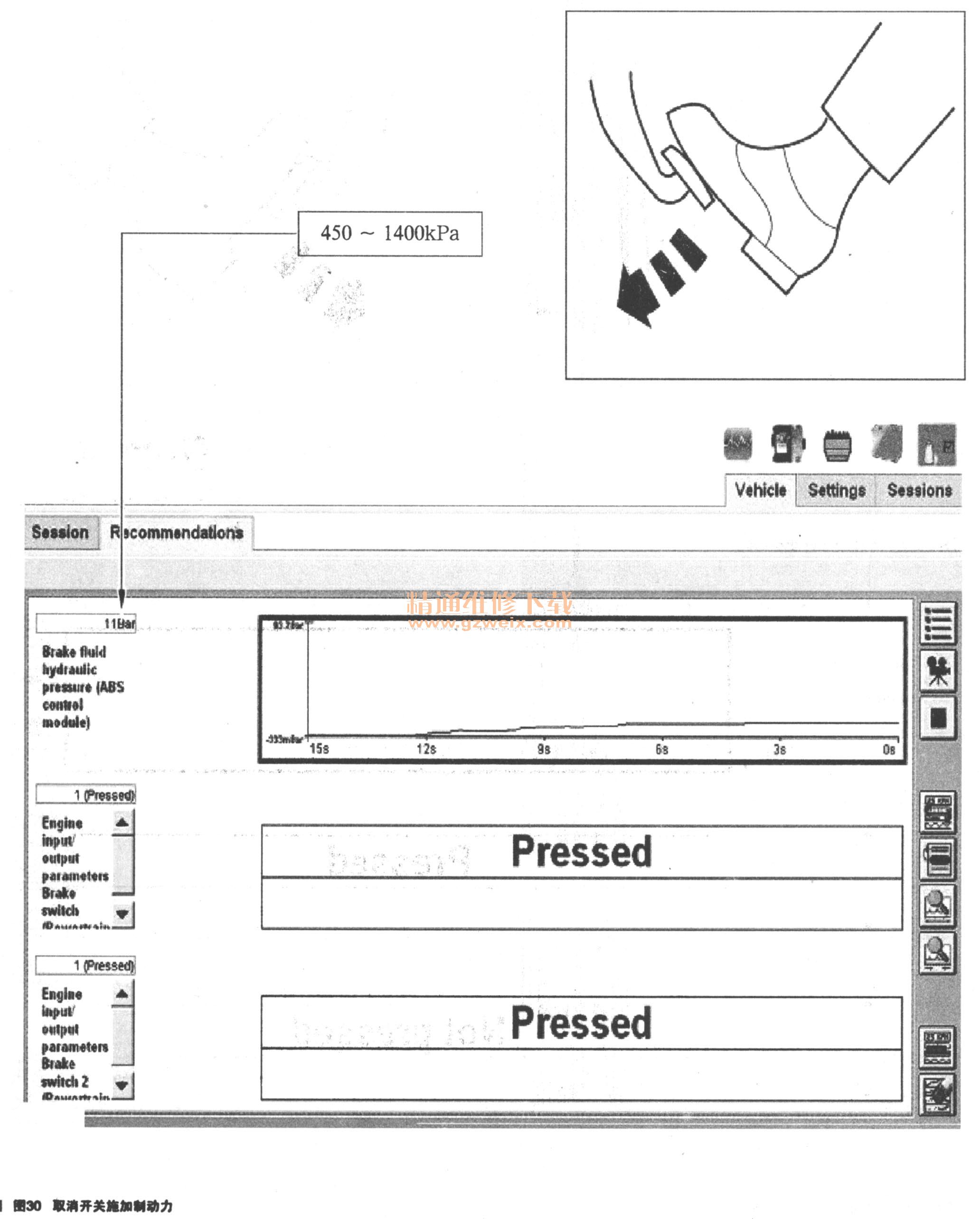

    13．需要更改的下一个图形应该为巡航取消开关。施加的制动压力（如顶栏图30所示）应介于450～1400kPa之间。

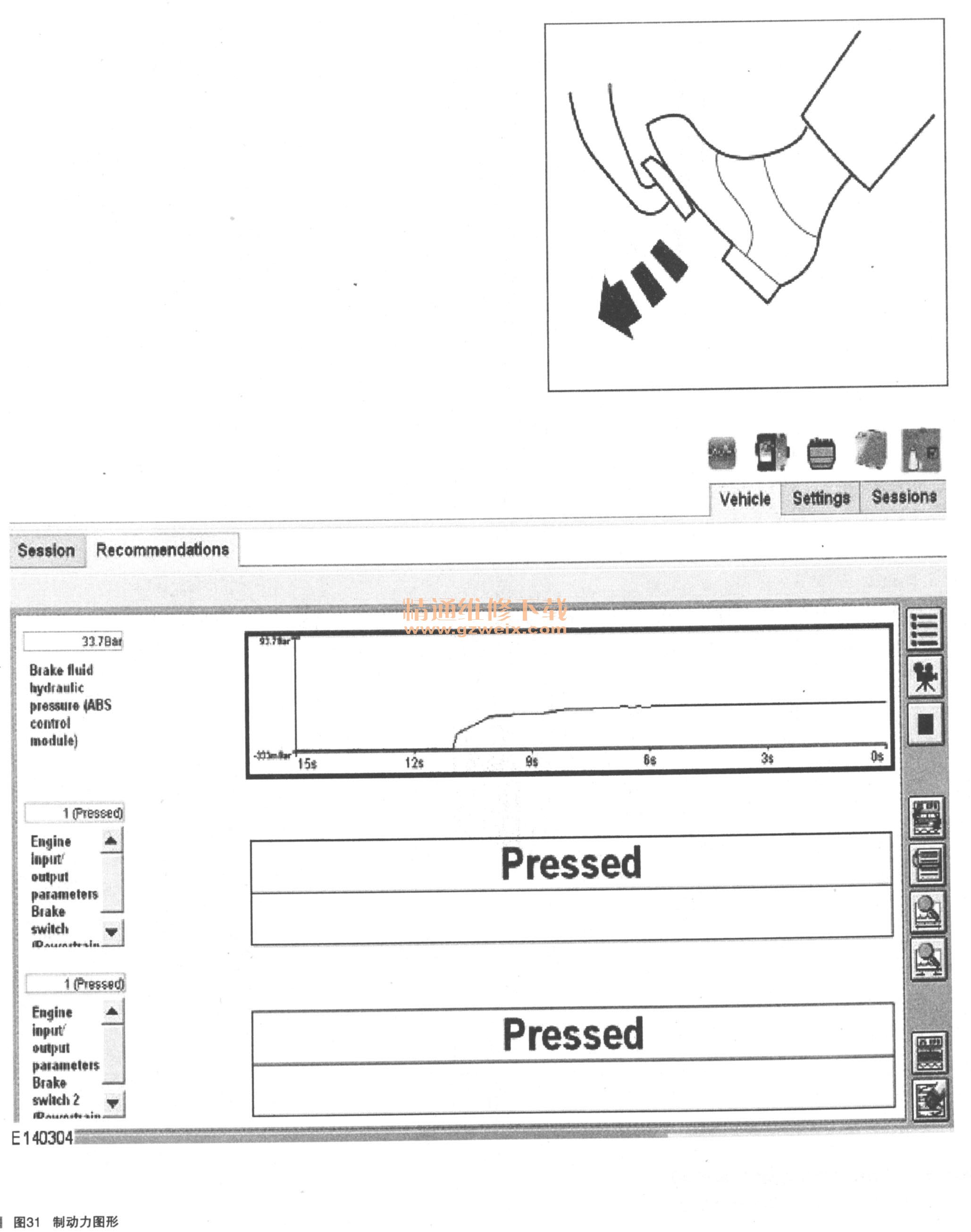

    14．需要移动的最后一个图形应该是制动压力，请注意它的读数可能有所不同，具体取决于运行的发动机和施加的脚压力，见图31。

    15．在断开SDD与车辆的连接之前，关闭数据记录器。
    ·如果结果显示制动踏板开关能按预期工作，请不要更换开关。必须调查问题的原因。如果您需要任何帮助，请使用技术支持
    ·如果结果显示制动开关无法正常工作，请拆除制动踏板开关并重新安装
    ·再次运行上述测试
    ·如果结果仍显示制动开关无法正常工作，则应该更换开关
    16．断开SDD和蓄电池充电器／电源。
