低电压差分信号（S VDS）电缆更换
    型号：Discovery 4／LR4 （LA），车型年：2012起，汽车识别号系列：CA596988起；Range Rover Sport
  （LS），车型年：2012起，汽车识别号系列：CA717166起。
    故障现象
    客户可能报告触摸显示屏（（TSD）上的卫星导航地图图像失真或不显示。
    故障诊断：安装在TSD与卫星异航模坎（安装在左前座椅下面）之间的低电压差分信号（LVDS）电缆可能在安装期间卡在地板控制台下面。在变速器换挡杆周围的区域，这种问题可能很明显。
    故障排除：
    如果需要卫星导航线束的两部分都重叠，则直到已安装好两部分后，才安装地板控制台。
    卫星导航重叠线束-TSD部分：
    1．拆除地板控制台。
    2．拆除导航系统显示模块。
    3．断开电气接头C2973L，

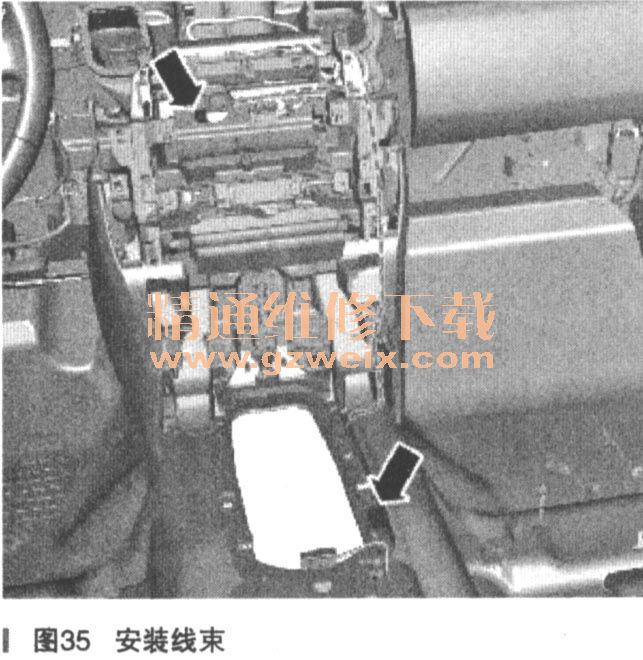

    4．使用合适的工具，沿接头C2973L到C3442L的现有线束安装新的重叠线束，见图35。

    5．使用合适的束带，按合适的间隔将新的重叠线束固定到现有线束。
    6．连接新的线束接头C2973L。
    7．安装导航系统显示模块。将新的重叠线束安装到连接C3442L中。
    8．在安装地板控制台时，确保新线束未卡住。
    安装地板控制台。
    卫星导航重叠线束一导航控制模块部分：
    9．拆除地板控制台。
    10．拆除左前座椅。
    11.断开电气接头C2974。
    12．断开电气接头C0898。

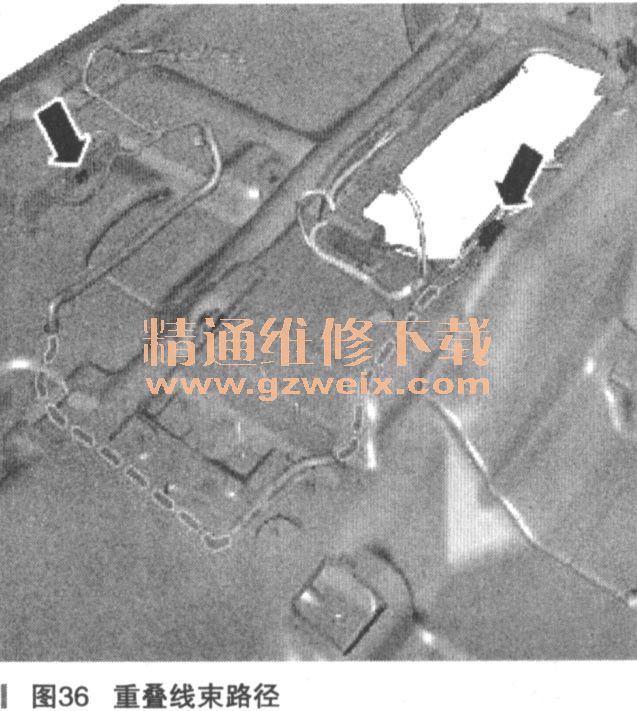

    13．使用合适的工具，沿接头C2974到C0898的现有线束安装新的重叠线束，见图36。

    14．使用合适的束带，按合适的间幅将新的重叠线束固定到现有线束。
    15．连接新的线束接头C0898。
    16．连接新的线束接头C2974。
    17．安装左前座椅。
    18．在安装地板控制台时，确保新线束未卡住。
    安装地板控制台。
