检查分析：维修人员接车后，起动发动机，仪表显示“无钥匙起动系统故障”。测试所有的车门玻璃不能升降，雨刷不动作，鼓风机不转。用故障诊断仪检测，在无钥匙进入起动系统（PEPS）中读取到故障码“B140315—IGN2高边驱动短接电源或者开路”。

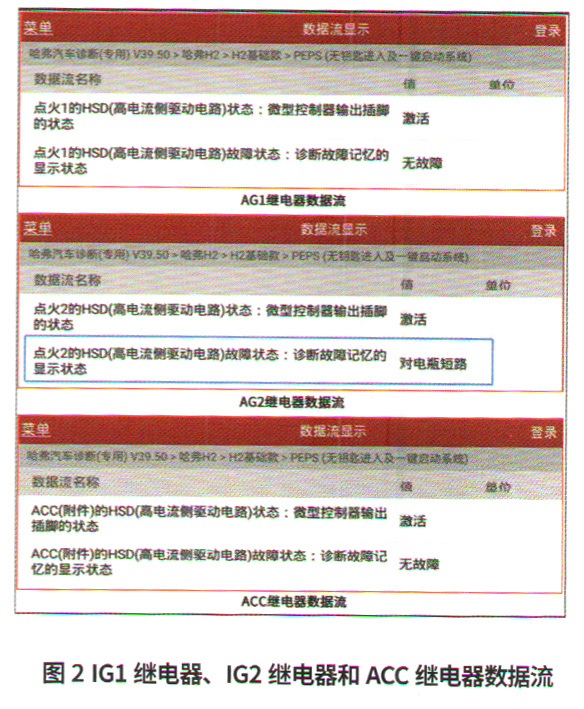

    分别读取IG1、IG2和ACC继电器的“HSD高电流侧驱动电路状态”数据流，发现只有IG2的“HSD故障状态”显示为“对蓄电池短路”，IG1和ACC均显示无故障（图2）。

    查看电路图（图3），哈弗H2的电源系统是由PEPS控制IGl继电器、IG2继电器和ACC继电器给各用电器供电。其中，车窗、雨刷和鼓风机都是由IG2继电器通过15b线供电。电源模式在ON挡时，拔下IG2继电器，测量30号端子电源正常，85号端子搭铁正常，86号端子电压为0v（正常应该为12 V）。短接IG2继电器的30号和8了号端子，测试车窗、雨刷和鼓风机的工作，都恢 复正常。

      IG2继电器的86号端子没有电，有可能是由于继电器至PEPS之间的线路有问题，插头虚接；也有可能是PEPS内部控制出现问题。拔下PEPS插接器，测量J3-04端子至1号熔丝盒IG2继电器86号端子之间线路，导通正常且与车身无短路。重新插拔PEPS插接器，没有什么效果。由此怀疑PEPS内部控制电路出现问题。

      故障排除：更换新的PEPS控制单元，匹配后起动车辆，仪表不再显示“无钥匙起动系统故障”，测试车窗、雨刷和鼓风机，都恢复正常工作，故障排除。

    回顾总结：由于PEPS控制单元内部故障，PEPS的J3-04端子不能输出电源控制IG2继电器吸合。PEPS监测内部控制电路出现异常，所以会报“B140315—IGN2高边驱动短接电源或者开路”故障码。同时由于缺少IG2电源，由其供电的车窗、雨刷和鼓风机等用电器都不能工作。
