一辆行驶里程约1.6万km的哈弗H2。该车打开钥匙及小灯，再开启前后雾灯开关，仪表有前后雾灯指示灯，但车外部的前后雾灯都不亮，踩下制动踏板，左侧及高位制动灯亮，右侧制动灯不亮。
    故障原因：
    （1）灯泡故障；
    （2）开关故障；
      （3）相关线路及插接件故障；
      （4）BCM故障；
      （5）其他共用电源或搭铁故障。

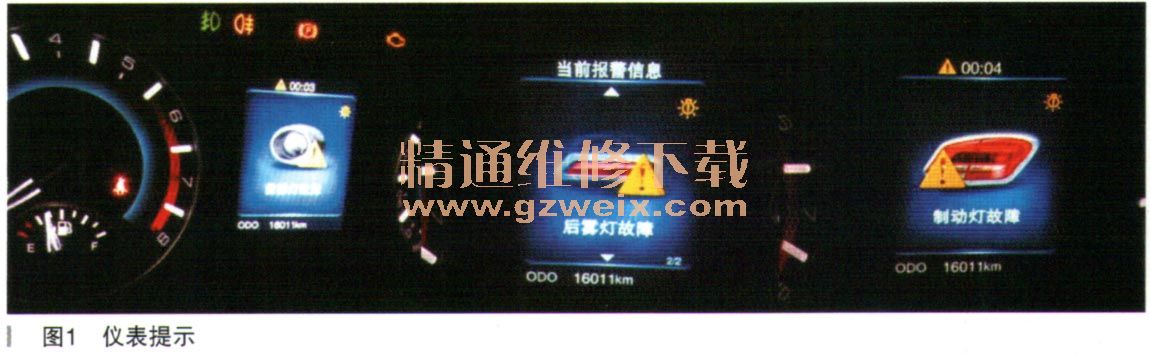

    故障诊断：（1）首先验证故障现象，打开位置灯后再开启前后雾灯开关，仪表上前后雾灯指示灯点亮，但车外部前后雾灯均不亮，踩下制动踏板，左后侧及高位制动灯点亮，右后侧制动灯不亮。仪表有提示前雾灯故障、后雾灯故障、制动灯故障，如图1所示。

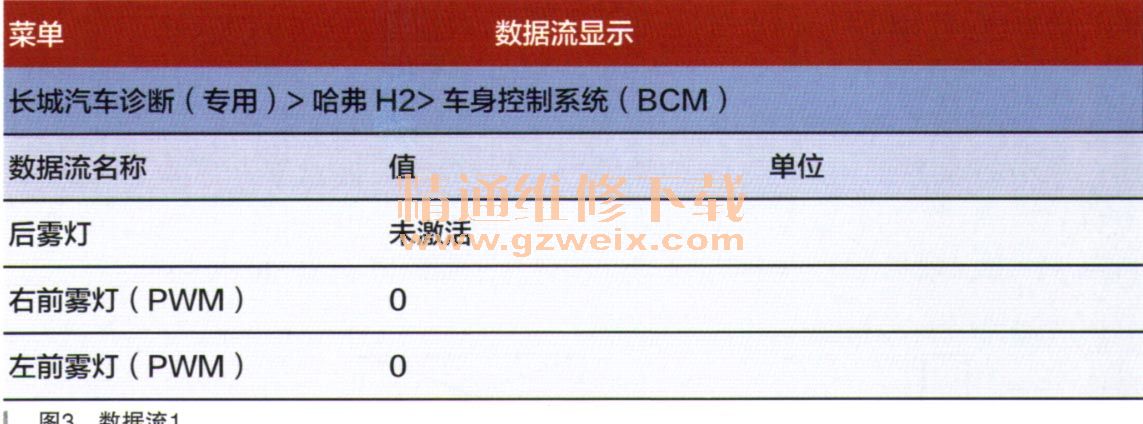

      （2）使用检测电脑读取BCM故障代码为：B141613右制动灯开路、B145213左前雾灯开路、B145413右前雾灯开路、B145713后雾灯开路，如图2所示。通过故障码含义说明线路存在开路。

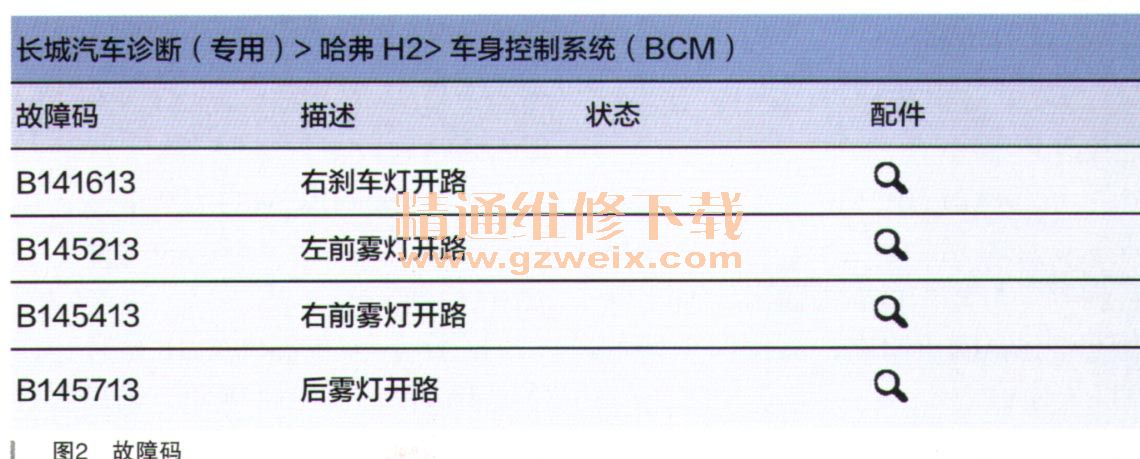

      （3）读取数据流，在没打开前雾灯开关时显示为。，后雾灯没打开显示为未激活，如图3所示。

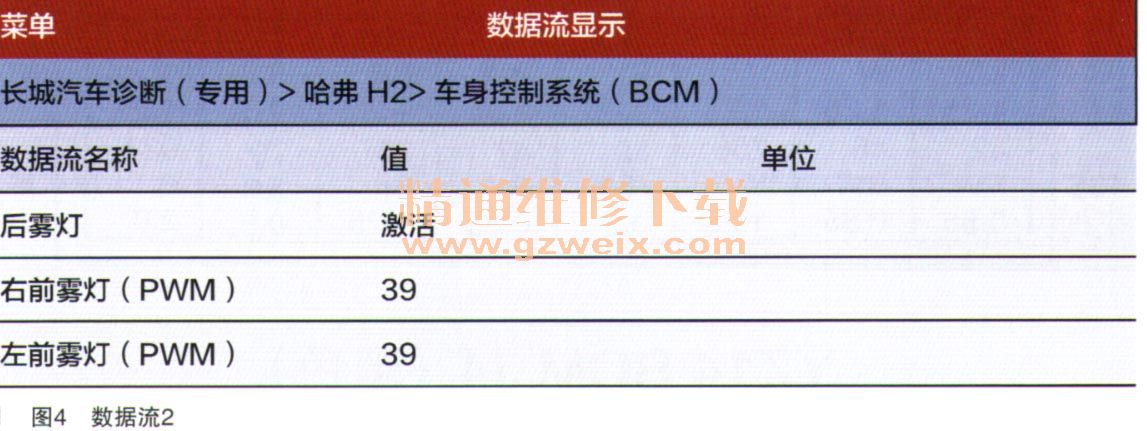

      （4）打开前后雾灯开关时，左石前雾灯显示39，后雾灯显示激活，如图4所示。

      （5）通过数据流说明BCM接收到雾灯开关的开启信号。再使用检测电脑动作测试，前后雾灯依然无法点亮。可以确定前后雾灯开关、BCM及开关到BCM的线路不存在故障。
      （6）查看前后雾灯及右侧制动灯灯泡均无熔断现象，用万用表测量每个灯泡电阻为3Ω左右，查看相关保险丝无熔断现象及均有12V电压。怀疑是BCM到各灯泡的连接线存在虚接导致开路。

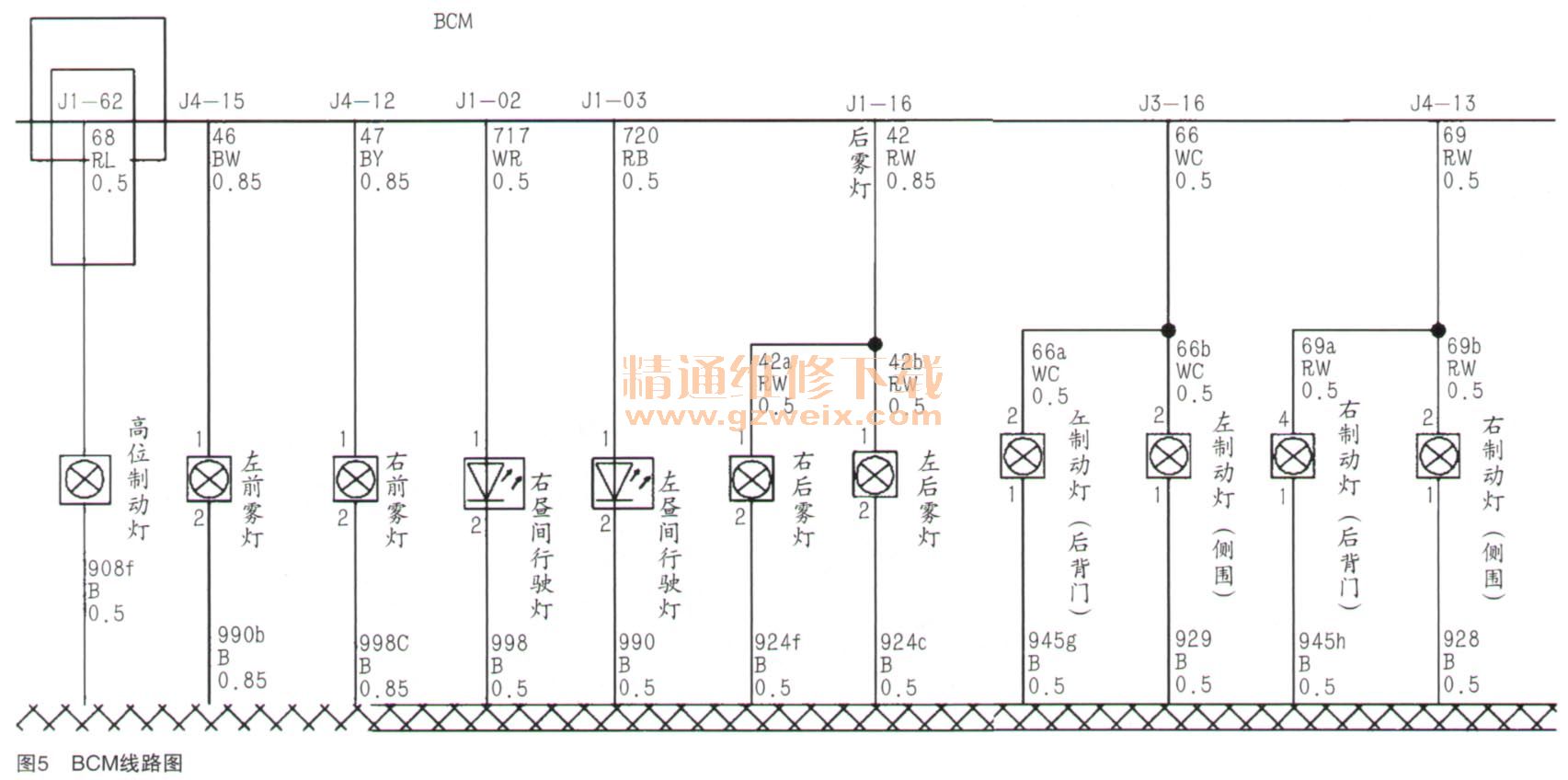

      （7）分析BCM线路图（如图5所示）及插头针脚定义，前后雾灯及右侧制动灯均由J4插头输出，而左侧制动灯由J3插头输出，高位刹车灯由J1插头输出。

      （8）综上所述，很可能匙4插头存在虚接，拔下BCM上的J4插头（如图6所示）查看各针脚无松旷等现象，用试灯一头接蓄电池正极，另一头分别接左前雾灯丁4-15、右前切4-12、后雾切4-16和右侧制动灯J4-13针脚，前后雾灯及右后制动灯均能点亮，可以确定BCM到各故障灯的线路无故障。
