一辆哈弗H6，该车打开雨刮器开关（自动挡、低速、高速挡），雨刮器都不工作，但前挡玻璃洗涤电机工作正常。
    故障诊断：根据故障现象，判断故障可能原因为雨刮器电机故障；保险丝、继电器故障；BCM故障；组合开关故障；线路、插接件故障。
    读BCM故障，有1个故障码如图1所示，并且故障码无法清除。

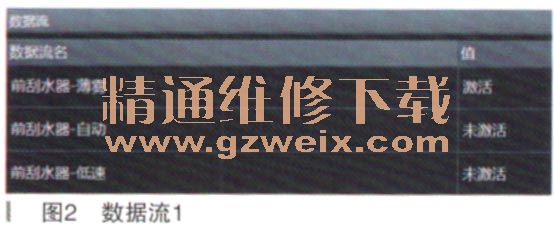

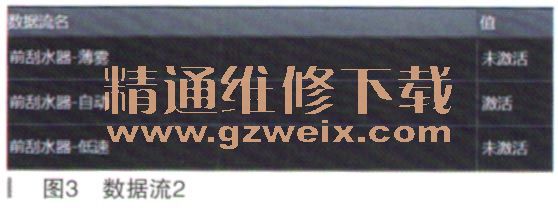

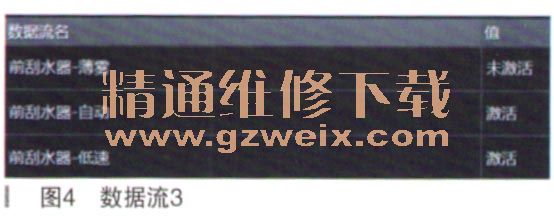

    读BCM数据流（如图2～图4所示），同时拧动雨刮器开关。





    通过以上数据说明BCM接收到了雨刮器开关给的信号，排除了组合开关故障。
    动作测试前雨刮器电源继电器，保险盒内有继电器工作声音，但雨刮器电机还是不工作。继续动作测试前雨刮器速度继电器，同样也只有继电器工作声音，电机还是不动作。通过测试，排除了BCM故障。

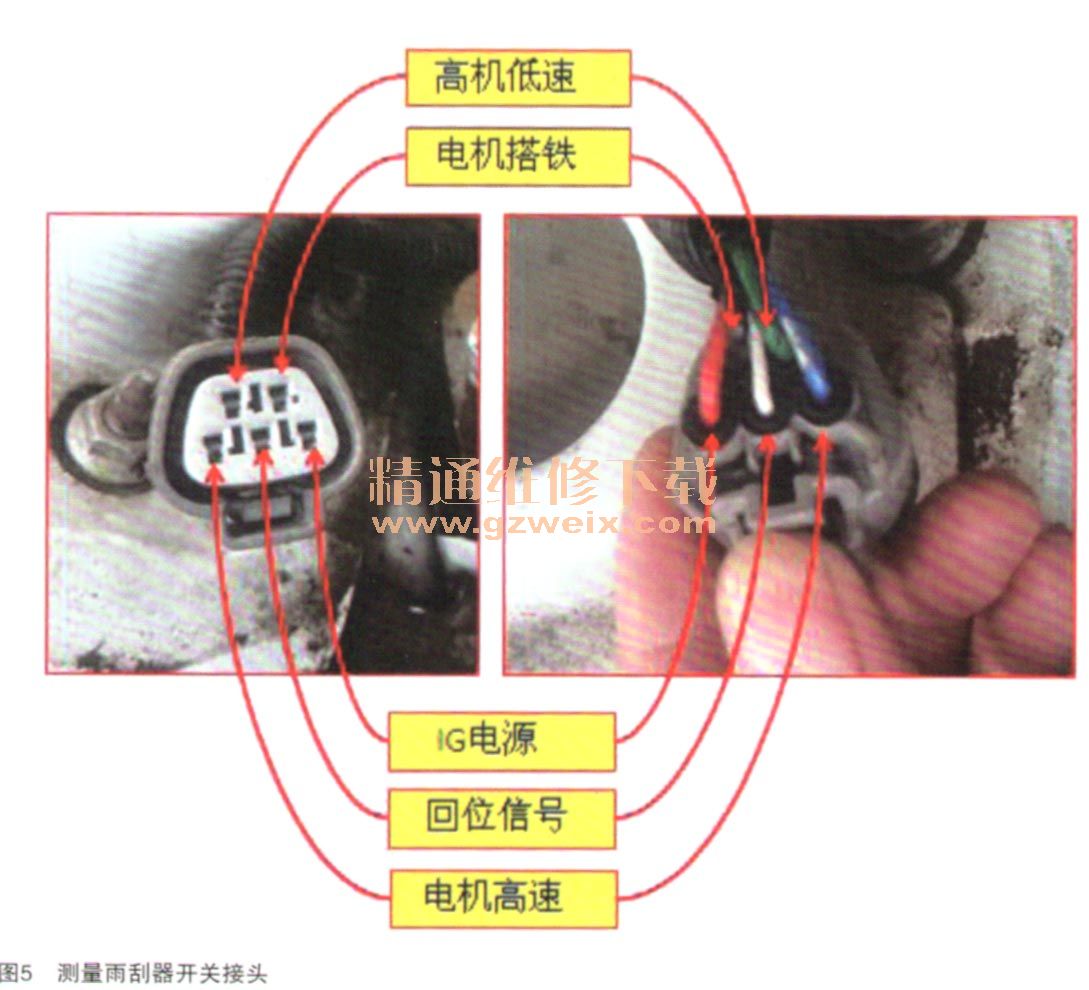

    断开雨刮器电机插头（如图5所示），打开雨刮器开关低速挡，用试灯测量插头上只有根红色的线有电源。而低速挡的绿色线上没有电源，此时虽然无法排除电机故障，但检测方向重点在电机供电上面。

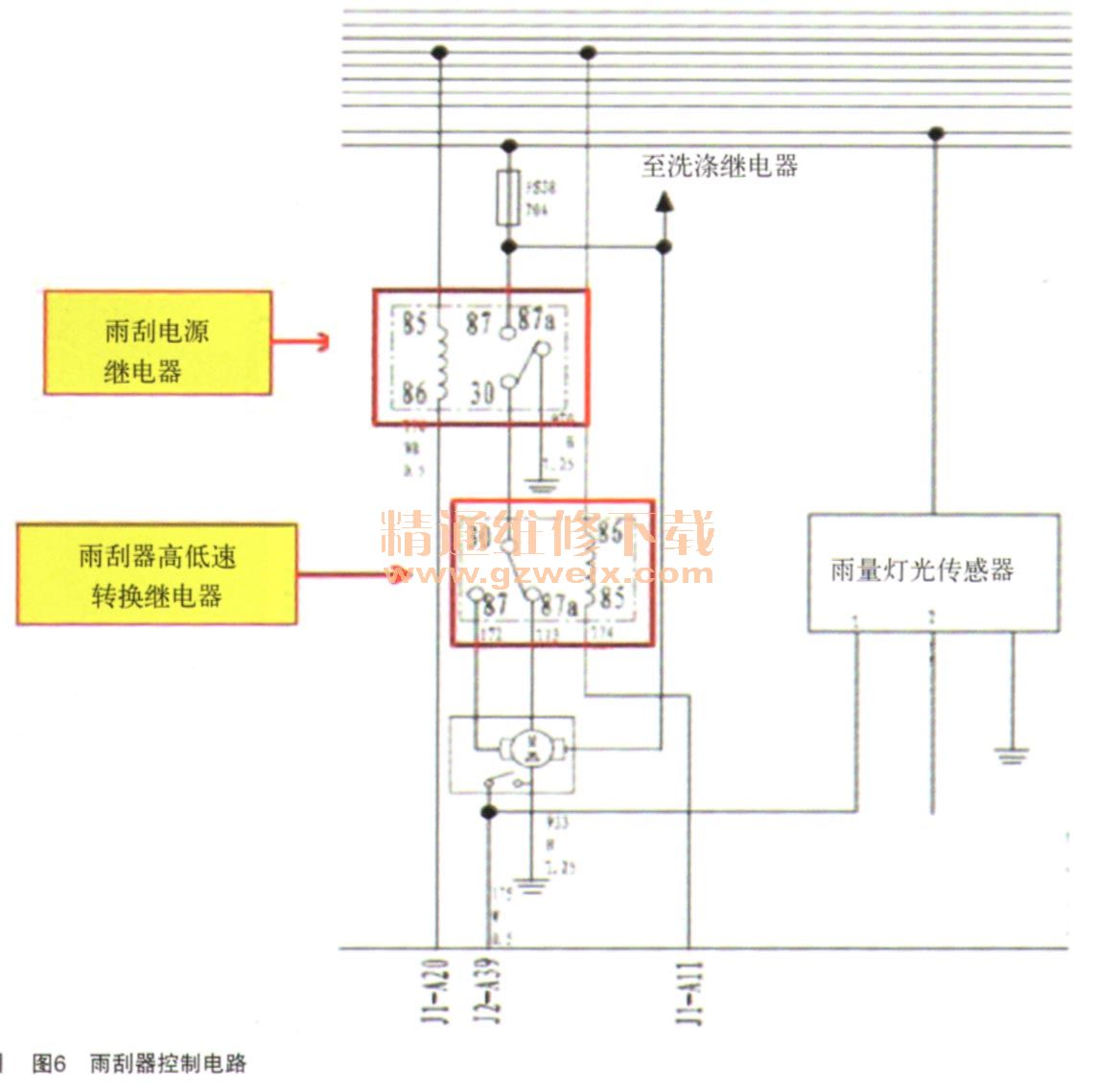

    观察电路图（如图6所示），前洗涤继电器与前雨刮器共用一个20A的保险，而此车前喷水电机工作正常，所以通过喷水电机的工作排除了保险丝的故障。

    只要雨刮开关接通，不管哪个挡位，BCM都会控制雨刮电源断电器接通。
    只有BCM收到开关的高速挡信号后才控制高低速转换继电器才工作。
    当高低速转换继电器线圈不工作时，30号电源触点与低速挡接通。
    当高低速转换继电器线圈工作时，30号电源触点与高速挡接通。
    在一号保险盒上面找到雨刮器电机供电的绿色线，当雨刮器电源继电器工作时用试灯测试无电源输出。继电器线圈工作正常，触点供电正常，但触点无电源输出，说明故障在继电器触点上面。而继电器与保险盒是一体的不能单独更换，所以此故障得更换一号保险盒总成。
    虽然现在找到了一个故障点，但雨刮器电机和电机线路是否有故障还没有排除，为了一次性把故障判断准确，检测还得继续。
    断开电机线路与保险盒连接的插头，直接用根导线连接电源后供电给电机的绿色线上，此时雨刮器电机工作正常。通过供电测试现在可以排除雨刮器电机和电机线路的故障。
    故障排除：更换一号保险盒总成故障排除。
    故障总结：
    1．当遇到类似故障时简易的诊断方法
      （1）听：打开雨刮器开关的同时注意听是否有继电器工作的声音（如能听到嗒嗒的声音说明继电器的控制部分正常。开关、开关到BCM之间的线路、BCM、BCM到保险盒之间的线路都可排除。如果没听到声音再用诊断仪读数据流和动作测试）。
      （2）看：检查雨刮器喷水电机是否有水喷出（如能正常工作说明雨刮器保险丝正常）。
      （3）测试：用试灯检查保险盒背面与雨刮器电机相连的针脚是否有电压输出（本车测量当继电器有工作声音时没有电压输出）。
      （4）模拟：在保险盒背面直接给雨刮器电机的针脚供电（如能工作说明线路、雨刮器电机正常）。
      （5）确定故障点：通过上面的听、看、测试、模拟的检测后再通过分析可以一次性把故障判断准确。
    2．维修检测注意事项

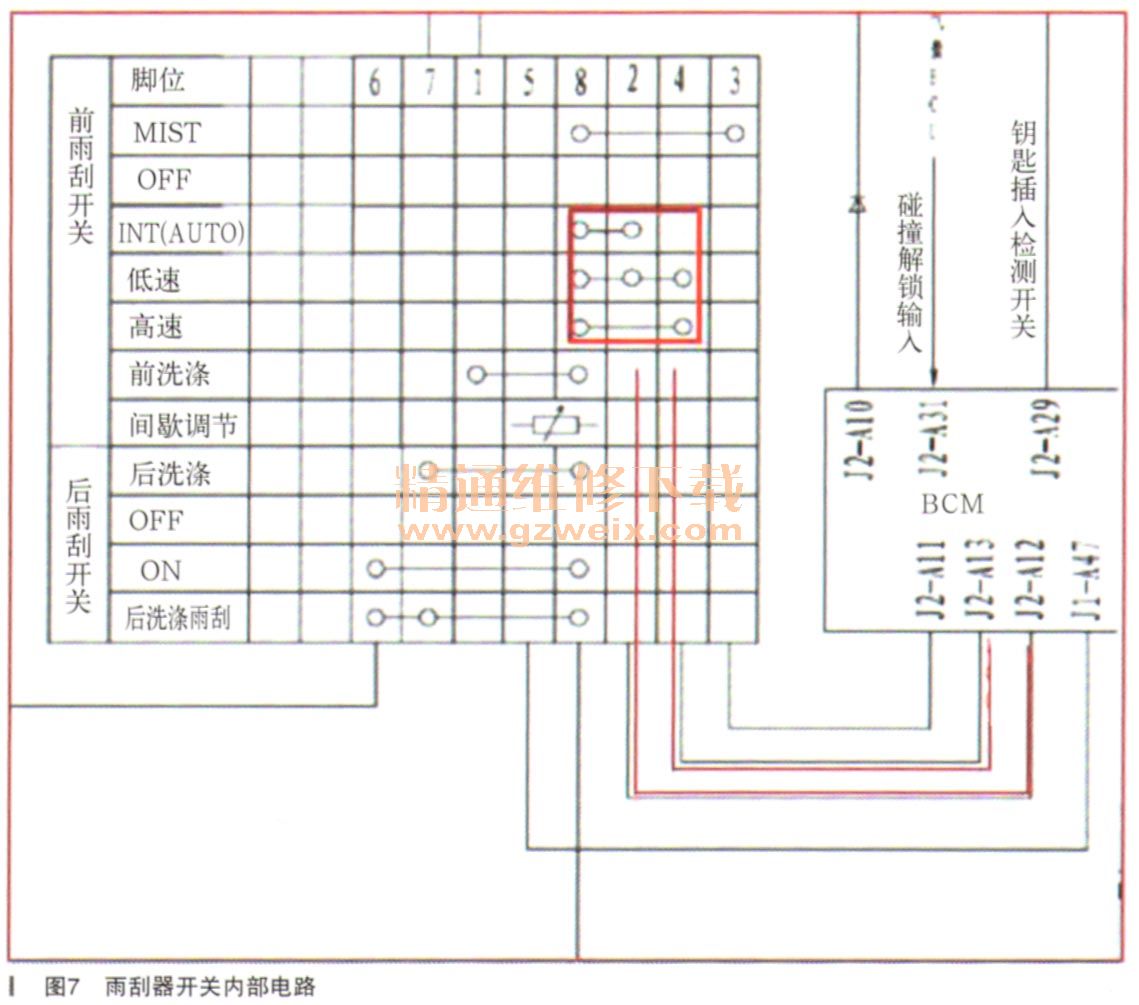

      （1）数据流检测时，在数据流里面没有发现前刮水器高速挡的数据流，为什么会没有呢？怎样通过数据流判断前雨刮器高速是否接通？雨刮器开关内部电路如图7所示。
