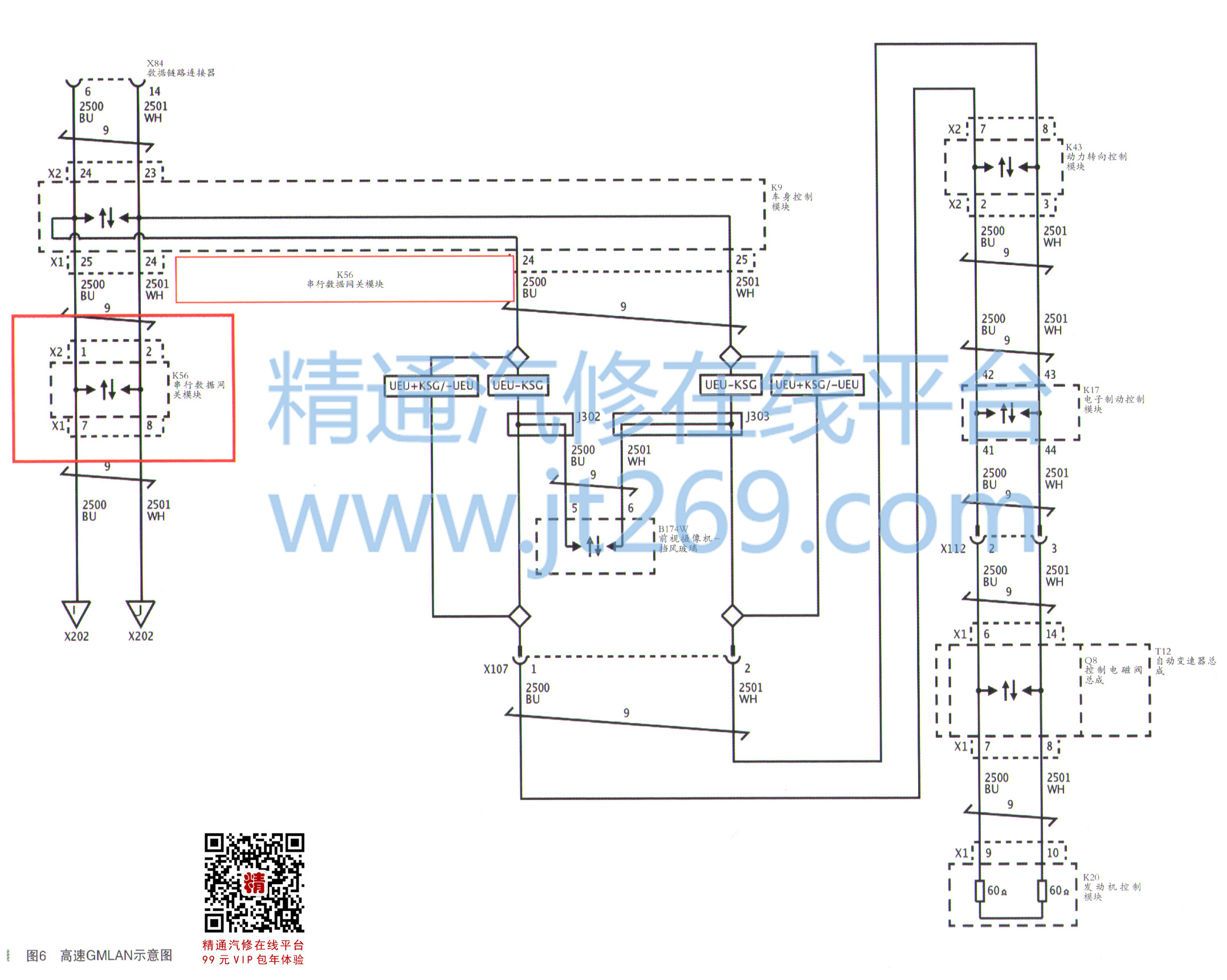

高速GMLAN示意图如图6所示。

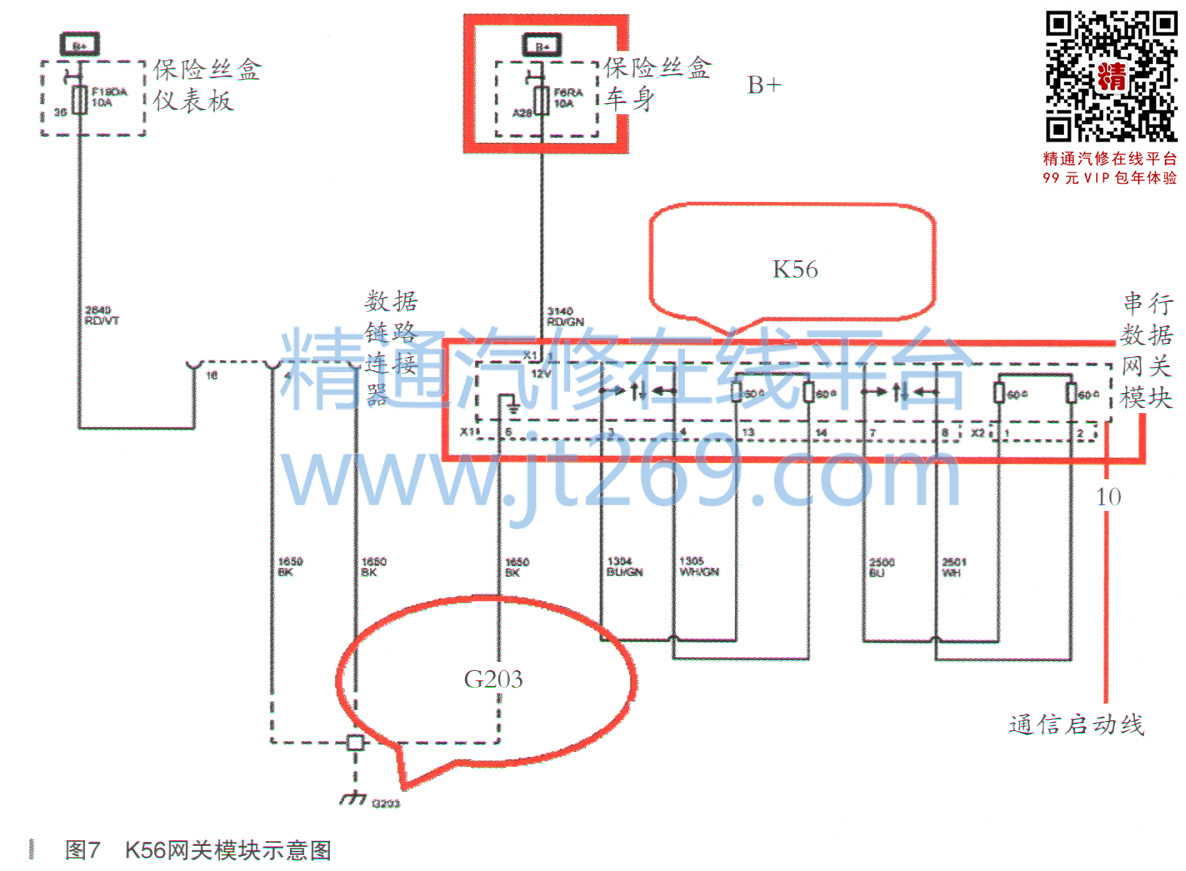

    K56网关模块示意图如图7所示。

    接地点X1～6-G203;

    B＋电源X1～1；

    通信启用线X1～10。

    查阅维修通信和TAC技术简报，未发现类似故障的维修信息和解决方案。

    由于上述步骤未能找到故障原因，仔细阅读网络控制图，发现低速GMLAN和高速GMLAN里都有一个共同的模块—K56串行数据网关模块；且低速GMLAN在K56后的几个模块失去通信。因为K56这个模块是整个低速GMLAN的网关模块，结合维修手册SBD诊断流程，根据故障现象，决定着重检查：

    低速GMLAN是否对搭铁／电源短路；

    低速GMLAN是否断路；

    K56网关模块有无通信。

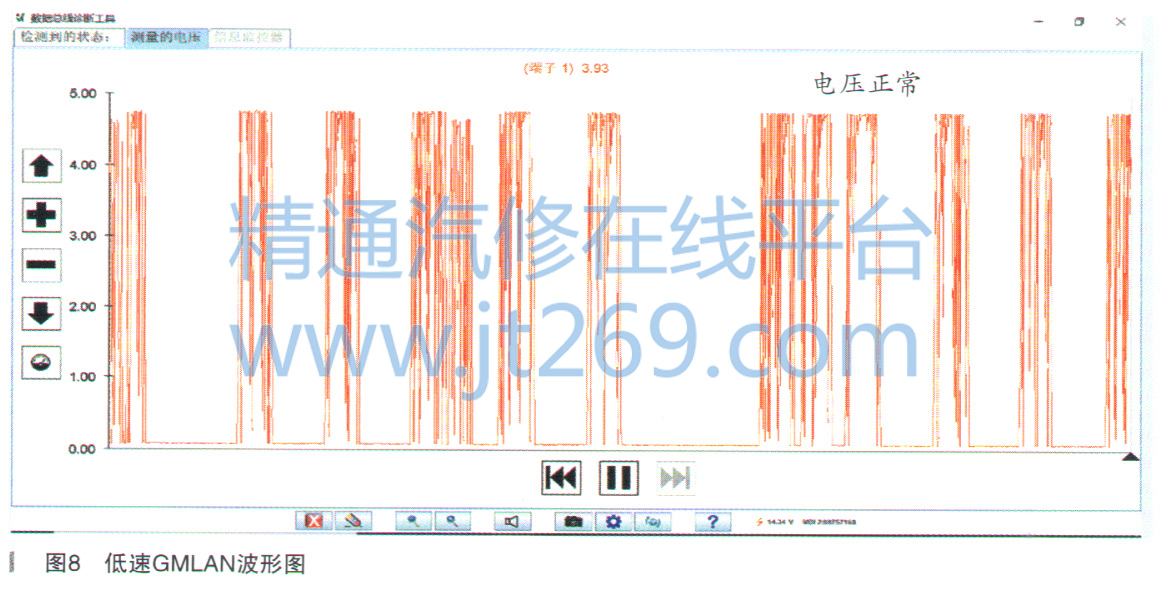

    用DBDT工具监控低速GMLAN，发现该网络并没有对电源／搭铁短路，如图8所示。

    全车断电5min后，测量K56的X1-6号脚与搭铁间的电阻，结果是0.4Ω（低于10Ω，正常）。

    打开点火开关，在X1-1与搭铁间串联试灯，发现试灯亮（正常）。

    打开点火开关，在X1-10与搭铁间串联试灯，发现试灯亮（正常）

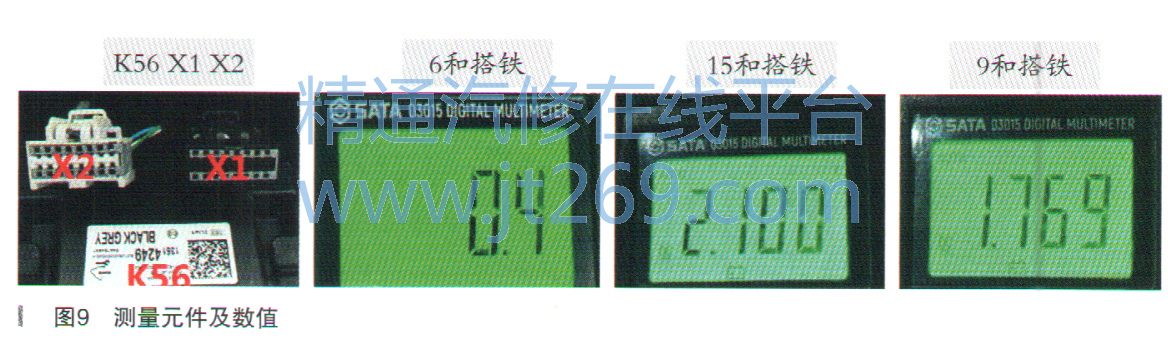

    分别测量X1-15、X2-9与搭铁间的电压为2.100V和1.769V（低于4.5V，正常），如图9所示。

    全车断电5min后，分别测量K56的X1-15、X2-9号脚与搭铁间的电阻，结果为37.28MΩ和37.23MΩ（大于100Ω，正常）。

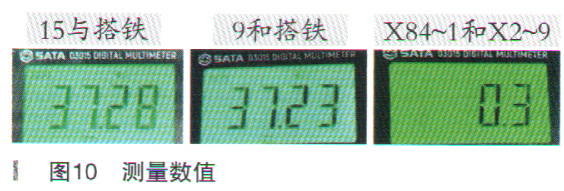

    测量诊断接口X84-1号脚与K56的X2-9号脚间的电阻为0-3Ω（低于2Ω，正常），如图10所示。
