别克凯越轿车安全防盗系统故障检修
来源:汽车与驾驶维修  作者:佚名  2017-08-23 08:55:54

    一辆行驶里程约12万km、搭载型号为L91的直列4缸1.6L、多点燃油喷射、双顶置式凸轮轴发动机及型号81-40LE 4挡自动变速器的2008年上海通用产的别克新凯越轿车。用户反映:该车辆按遥控器锁好车门后,没有任何提示,之前正常时喇叭会响一声,同时危险警告灯会闪一下。

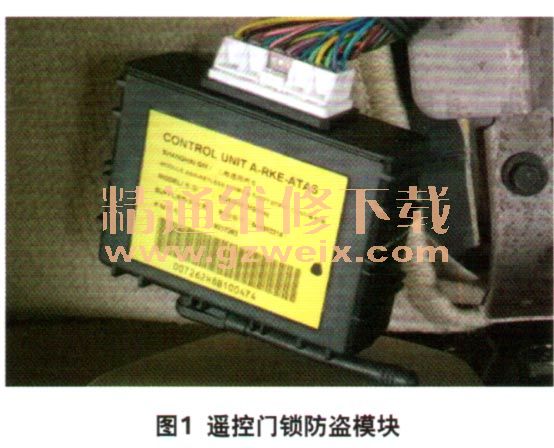

    检查分析:遥控锁门后喇叭会响一声及危险警告灯会闪一下,是表明车辆进入车身防盗系统。之前的维修人员,根据检查中控锁、喇叭及危险警告灯都是正常的,并进行了实际测试。测试内容如下:先降下车窗或一人在车内然后按遥控锁好车门,最后人为拉开中控锁打开车门,车辆并未发出警报(喇叭响起,双闪灯闪烁)。据此,维修人员初步诊断为车辆防盗系统故障,用故障诊断仪TECH2检测没有相关的故障码,最后更换了遥控门锁防盗模块(图1),但更换过后故障依旧,维修工作陷入僵局。

    笔者接手该车的维修后,再次确认故障现象,并进行各种测试,结果确实与用户描述以及之前的维修人员测试情况一致,故障是与安全防盗系统有关。在进行维修操作之前,我们必须对此款车型的防盗系统有充分的认识。此车防盗系统包括安全防盗系统或称车身防盗系统(CTD)和车辆防盗系统(VTD),这两个系统的工作相互独立、不会交互作用,只是共用LED安全指示灯。
    这两个系统正常工作的信号输入和执行控制如图2所示,需要说明的是,因车辆配置不同,有些车型取消了右前/尾箱的防盗开关、机罩接触开关、安全指示灯及警报器 (改为行车喇叭)等。根据之前的检测,此车故障是在安全防盗系统(CTD)上,要想排除相关故障,必须充分了解其结构组成及工作原理,具体如下。

     (1)了解安全防盗系统(CTD)什么情况下起作用
    在强行进入车门或者行李舱盖、发动机舱盖罩(车门半开关、机罩接触开关监测)时,以及车门等未有异常的情况下(例如砸玻璃进入车内),用点火匙转动点火锁芯,安全防盗系统能提供警报(连续的危险警告灯闪烁及警报器鸣叫)。
     (2)怎样才能进入安全防盗系统模式
    点火钥匙拧到OFF(锁定)位置并拔出钥匙(点火匙提醒开关监测),关闭好所有车门、发动机舱盖和行李舱盖,按下并释放遥控器上的门锁按钮,车门落锁后,危险警告灯闪烁一次及警报器响一声,表示安全防盗模式激活,LED安全指示灯闪烁提示。
     (3)安全防盗系统模式如何解除
    当驾驶员侧门使用钥匙打开时,左前防盗开关接通,或按下遥控发射器上的“LOCK/UNLOCK(锁亩开锁)”按钮。
    此车的故障现象是没有进入安全防盗系统模式(CTD),根据以上分析要重点查看图2中点火匙提醒开关等5大输入信号。检查所有车门、发动机舱盖和行李舱盖都已关好,中控落锁也正常,点火钥匙也在OFF(锁定)位置并拔出。连接故障诊断仪查看相关数据流,按如下路径:诊断—车身—摇控功能启动—数据清单—开关输入,进入数据清单查看。针对清单中的各开关的输入信号,一边操作一边看数据变化,果然发现异常:无论怎么操作,“驾驶员座车门钥匙开锁开关”信号都不会变化,不管在开关门状态下用摇控器或机械钥匙转动锁芯,该信号都是“关闭”(图3)。此开关就是前面所说的左前防盗开关,而其他输入信号数据会随操作而变化。
