一辆行驶里程约1000 km，搭载2.4 LLAF发动机和6速手自一体变速器的2014款别克新君越轿车。据驾驶人反映：该车在正常行驶过程中，仪表和多功能显示屏突然黑屏且收音机也无法正常使用。重新起动后恢复正常，但行驶约0.5 h后故障会再次出现。

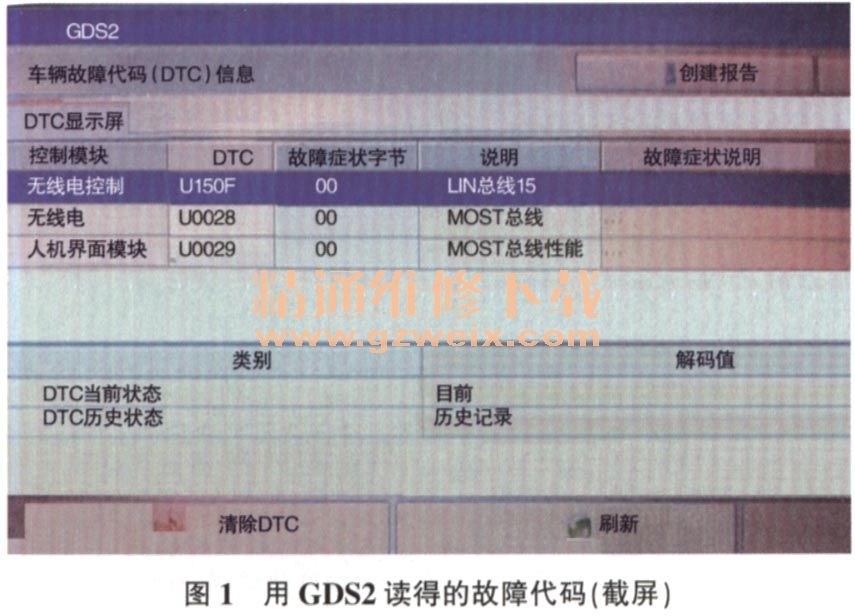

    接车后：试车验证故障，路试一段时间后仪表和多功能显示屏黑屏。连接GDS2读取故障代码，得到3个故障代码（图1），分别是“U 150F LIN总线 15”、“U0028MOST总线”和“U0029 MOST总线性能”。根据故障现象和故障代码的提示，决定重点对使用了MOST网络的娱乐系统进行检查。

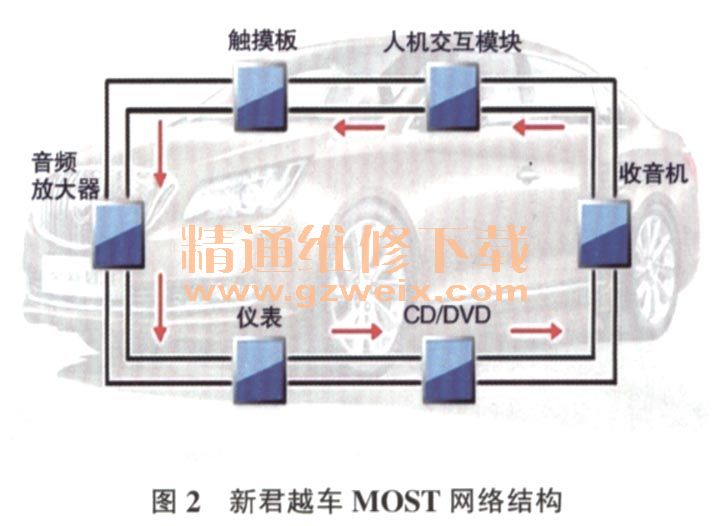

    查阅相关资料得知，2014款新君越轿车的娱乐系统与以往车型有很大不同，新的娱乐系统采用了MOST网络，其网络及相关模块如图2所示。在进行故障诊断时用GDS2读取收音机数据流中替代MOST主节点上行位置的数据，可帮助诊断MOST网络故障点的具体位置。当MOST网络正常时，替代MOST主节点上行位置的数据将不会显示出来。当MOST网络中断时，断点的下一个模块将替代主控模块，且地址码将变为0，下一个模块的地址码会变为1，各模块的地址码可依次类推，此时收音机模块就会产生一个不正常的地址码，通过这个地址码即可推断出存在问题的故障点。例如，如果读得收音机模块的数据流中替代MOST主节点上行位置的数据为3，则可以推断出收音机模块上游的模块和下游的模块所对应的地址码（上游的模块中CD/DVD的地址码为2，仪表的地址码为1，音频放大器的地址码为0；下游的模块中人机交互模块的地址码为4，触摸板的地址码为5），由此可以判断MOST网络的故障点位于音频放大器与触摸板之间。

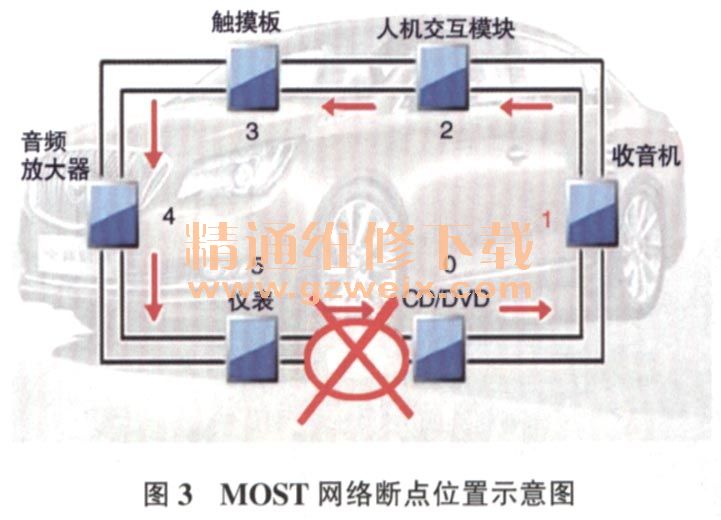

    用GDS2读得收音机模块的数据流中替代'MOST主节点上行位置的数据为1，由此可以推断出收音机模块上一个模块（CD/DVD）的地址码为0，判断故障点位于仪表与CD/DVD之间（图3）。

    检查仪表与CD/DVD之间的导线及连接器的情况，均正常。推测问题应出在仪表上。
    故障排除：尝试更换仪表并进行编程后试车，故障未再出现。交车1周后进行电话回访，得知故障始终没再出现，至此故障彻底排除。
