故障排除：
      1．分析故障码和基本检查
      通过上述的原理分析后，对读取的故障码P0122和P0223参照维修手册的说明进行分析，可知P01221含义为节气门踏板位置传感器／开关A电路低输入故障;P0223，含义为节气门／踏板位置传感器／开关B电路高输入。上述2个故障码无法用解码器清码，确定为ETCS-1系统存在故障。由于存在着电控系统的故障码，于是决定首先检查电子控制系统的相关保险丝。经检查没有发现有保险丝熔断。检查节气门体的线路连接器也没有发现有脱落和松动；再检查油门踏板上的油门踏板位置传感器线路的连接器（如图3所示），经检查也没有发现松动和脱落。

    2．检查油门踏板位置传感器

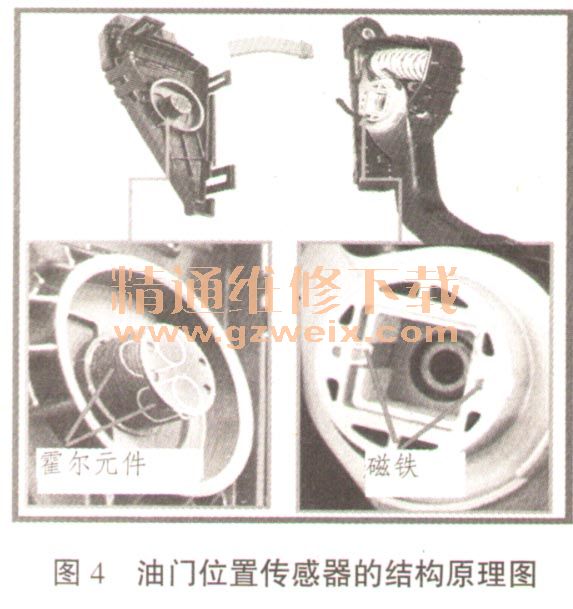

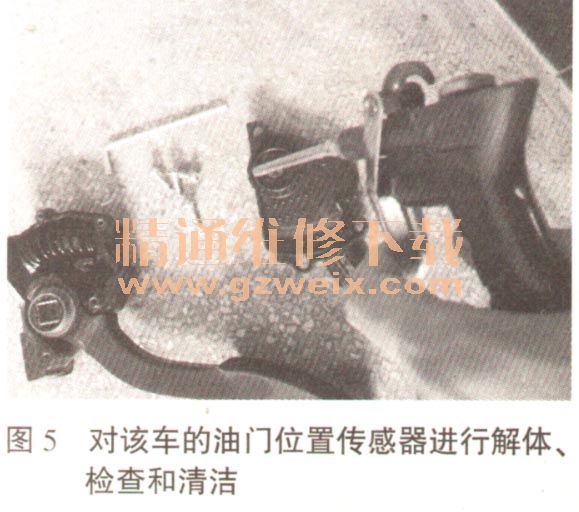

    上述基本检查后，从驾驶室内拆下油门踏板总成作进一步的检查，拆出后发现其内部有少许的灰尘，并没有水迹。通过查阅维修手册和维修资料可知其结构主要由2个霍尔元件与2个磁铁组成的2个霍尔传感器（如图4所示）。其工作原理是采用霍尔效应原理，当踩油门踏板时，随着永久磁铁旋转，霍尔元件与磁铁的角度发生了改变，从而产生＿了根据加速踏板（节气门）开度的比例在0～5V之间变化的电压信号输入给ECU。通过仔细观察内部的各元件情况，没有发现异常，里面除少许的灰尘外是很干净的，用压缩空气对其构件吹净（如图5所示）。用万用表测量，其所有的数值均在维修手册给出的正常数值范围内。于是重新装复后着车，发现故障依旧。



      3．检查节气门体总成
    上述检查后，再拆下节气门体进行检查，发现节气门体内部有很多积碳，于是用清洗剂清洗后对该总成进行检查。经检查各端子的电阻值基本与维修手册上的数值相符，在正常范围内。由于它是一体密封式，因而不能拆散检测。经清洁重新装复后着车试验，发动机故障依旧。于是通过替换法，在另一辆正常工作的凯美瑞轿车上拆下节气门体总成换装上，并作匹配处理后，启动，还是出现加不起油，汽车只能维持在30km/h的速度行驶，同时发动机的故障指示灯点亮。读取故障码，依旧是P0122和P0223。说明该车故障不是节气门体总成引发的。
