一辆行驶里程约3万km，搭载1AZ-FE发动机的2015年丰田第七代凯美瑞轿车。车主反映：该车前照灯清洗装置不工作。

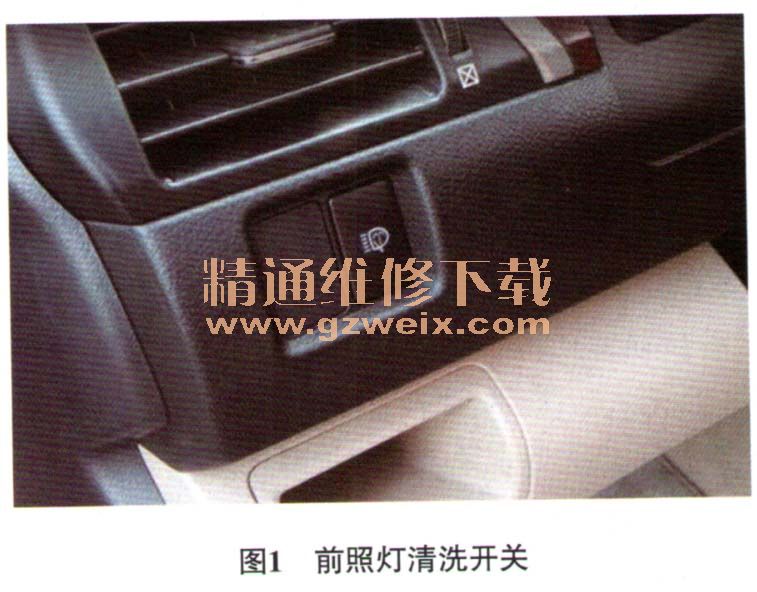

    故障诊断：接车后试车，接通前照灯开关，近光灯正常点亮；按下仪表板左侧的前照灯清洗开关（图1），发现左右前照灯清洗喷嘴均无反应（正常情况下应伸出并喷洗前照灯）。检查清洗液罐（前照灯清洗装置和前风窗玻璃洗涤器共用1个清洗液罐），发现清洗液充足，且前照灯清洗电动机导线连接器连接正常；再次按下前照灯清洗开关（保持接通前照灯开关），同时用手触摸前照灯清洗电动机，发现前照灯清洗电动机不工作。诊断至此，推断前照灯清洗电动机的控制电路有故障。

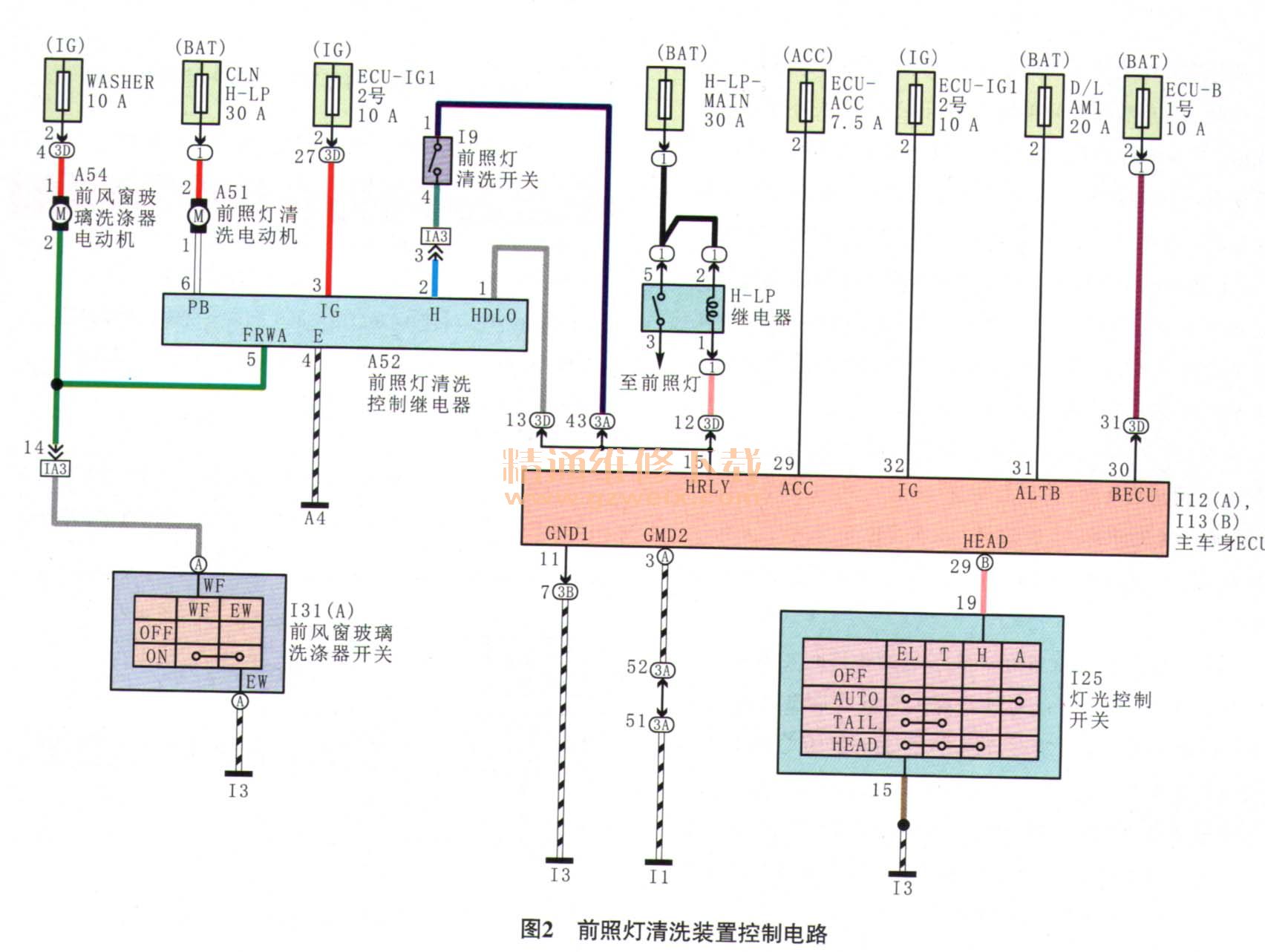

    查看维修资料，由图2可知，接通前照灯开关，主车身ECU端子29接收搭铁信号，然后通过其端子15输出搭铁信号，H-LP继电器（前照灯继电器）吸合，前照灯清洗控制继电器端子1接收搭铁信号；按下前照灯清洗开关，前照灯清洗控制继电器端子2也接收搭铁信号，此时其端子6输出搭铁信号，前照灯清洗电动机工作。

    检查前照灯清洗电动机的供电，正常。接通前照灯开关，近光灯正常点亮，说明主车身ECU能正常接收来自灯光控制开关的搭铁信号，并能通过其端子15输出搭铁信号；测量前照灯清洗开关端子1上的搭铁信号，正常；脱开前照灯清洗开关导线连接器，测量前照灯清洗开关的导通情况，未按下时不导通，按下时导通，说明前照灯清洗开关工作正常；装复前照灯清洗开关导线连接器，按下前照灯清洗开关，同时测量前照灯清洗控制继电器端子2上的电压，电压由3.5 V变为0V，说明前照灯清洗控制继电器端子2能正常接收搭铁信号。诊断至此，说明前照灯清洗控制继电器能正常接收前照灯清洗开关的请求信号（搭铁信号），怀疑前照灯清洗控制继电器及其线路存在故障。
    测量前照灯清洗控制继电器端子3的供电及端子4的搭铁，均正常。难道是前照灯清洗控制继电器损坏，无法通过其端子6输出控制信号（搭铁信号）？人为直接将前照灯清洗控制继电器端子6搭铁，前照灯清洗电动机仍不工作，由此确定前照灯清洗电动机损坏或其线路故障。
    脱开前照灯清洗电动机导线连接器，测量前照灯清洗电动机电阻，为∞，正常应为14Ω左右，说明前照灯清洗电动机内部断路；测量前照灯清洗电动机导线连接器A51端子1与前照灯清洗控制继电器导线连接器A52端子6间导线的导通情况，导通正常，且无对搭铁短路的情况；测量前照灯清洗电动机导线连接器A51端子2与熔丝CLN H-LP输出端子间到导线的导通情况，也正常。由此确定，该车故障是由前照灯清洗电动机内部断路引起的。

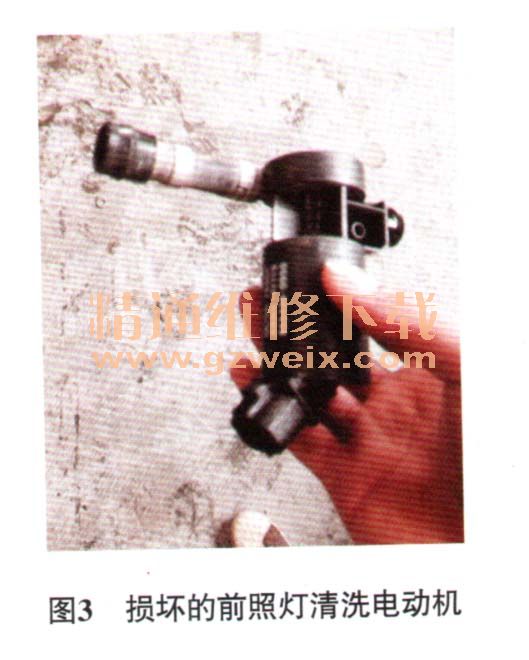

    故障排除：更换前照灯清洗电动机（图3）后试车，接通前照灯开关，按下前照灯清洗开关，左右前照灯清洗喷嘴均能正常伸出并喷洗前照灯，故障排除。
