一辆七代2.0L丰田凯美瑞轿车。该车更换主体ECU、发动机ECU、应答器钥匙ECU和防盗指示灯总成后，清洗仪表所有线束后出现钥匙无法登记的现象。

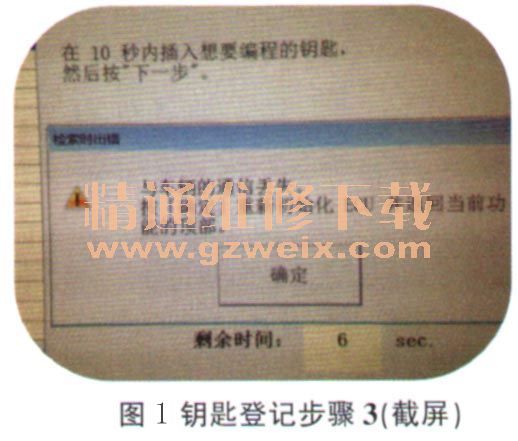

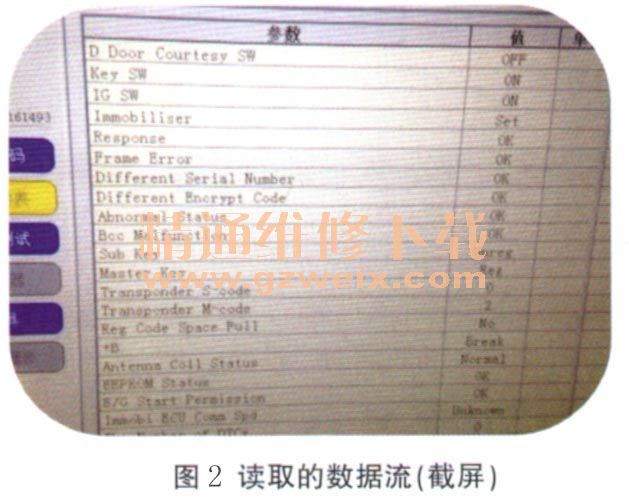

    故障诊断：根据维修经验结合故障现象分析，钥匙无法登记的原因如下：未锁警告开关损坏；钥匙放大器故障；钥匙损坏；应答器钥匙ECU锁死；点火开关锁芯内有异物；相关连接器端子腐蚀未处理干净；应答器钥匙ECU的供电或搭铁故障。按照维修手册中的步骤进行钥匙登记，出现与车辆的通讯丢失（图1），读取相关数据流进行分析（图2），发现第4个数据存在异常，Immobiliser Set意思是停机系统状态点火开关锁芯内没有钥匙，但从第2个数据Key Sw中可以看出点火开关锁芯内有钥匙，说明钥匙已经插进点火开关锁芯里面了，未锁警告开关能够接收到开关信号，应答器钥匙ECU接收不到钥匙的信号，所以钥匙无法登记成功。检查应答器钥匙ECU的供电和搭铁，均正常；检查应答器钥匙ECU的相关线路，均正常；应答器钥匙ECU是刚更换的且未被锁死，点火开关锁芯内也没有异物，查阅应答器钥匙ECU电路图（图3）后将怀疑点锁定在钥匙放大器上。





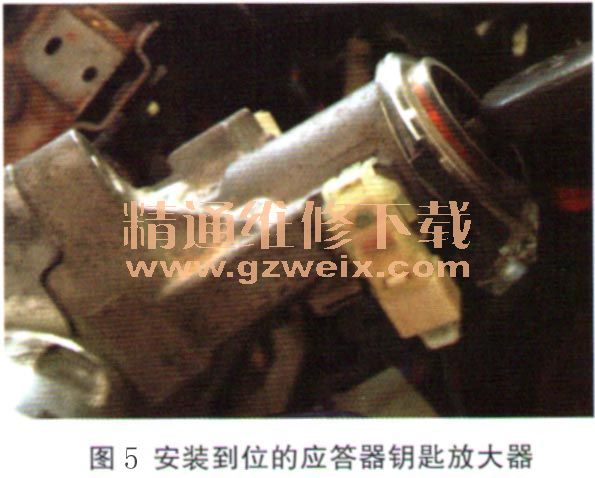

    故障排除：将应答器钥匙放大器重新复位（图5）后试车，钥匙可以顺利登记，车辆一切正常。
    将钥匙插入点火开关，测量应答器钥匙放大器的端子1与端子7之间的电压，为0V；钥匙拔出后，测量应答器钥匙放大器的端子1与端子7之间的电压，也为0V。正常车当钥匙在点火开关内，应答器钥匙放大器的端子1与端子7之间的电压，为4.5 V～5.5 V，钥匙拔出后，电压是0V。根据检查结果认为是应答器钥匙放大器损坏了，于是重新更换应答器钥匙放大器，结果故障依旧。仔细查看应答器钥匙放大器，发现应答器钥匙放大器没有装到位，导致应答器钥匙放大器检测不到信号（图4）。
