(3)取下继电器 P4CP012W1(如图 24 所示。提示 :电烙铁必须接地良好,使用吸锡器可以方便拆卸电子元件)。

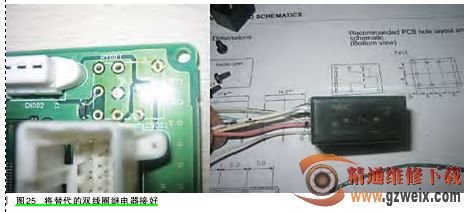

(4) 到电子市场找来一个双线圈的继电器,按照资料把线路接好(如图 25 所示)。

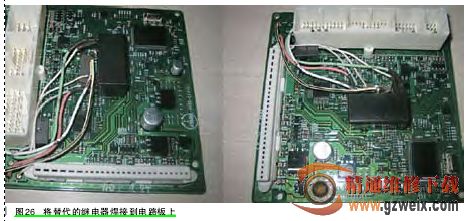

(5) 将 替代继电器焊接到电路板上(如图 26 所示)。
(6)富士通P4CP012W1 继电器的接线脚定义如图27所示。
内部触点有烧蚀的痕迹(如图28所示)。
一个继电器损坏就需要更换整个主体 ECU,这样的维修成本太高。抱着为客户着想的心态,决定采用维修的方式处理,取得了很好的效果。根据资料分析,该继电器的额定工作电流可以达到 25A,正常情况下是完全可以满足中控门锁的使用要求的,但为何还会出现异常?解体继电器后发现,两个常开触点外观正常,而两个常闭触点就出现烧蚀现象,并且出现烧结,导致线圈的磁力不能将活动触点拉起。此故障主要原因并不是锁机电机电流过大造成的,而是活动触点回位时,将锁机电机的两个电极短路,反向电动势过大造成烧结的。因此,在中控锁出现问题时,轻轻敲打主体ECU 又可以恢复正常,故障的偶发性很高,比较难判断,需要积累维修经验。
