本田飞度轿车制动主缸的检修
来源:本站整理  作者:佚名  2017-03-31 10:21:23

    检查制动主缸的步骤如下:
    1.制动主缸的拆卸
(1)吸出储油罐中的制动液。
(2)拔下制动液液位传感器插头。
(3)用抹布包住制动管接头,拆开制动主缸的制动管。
(4)拧下制动主缸的固定螺母,从制动助力器上取下制动主缸。
    2.制动主缸的分解与组装
   (1)分解制动主缸。广州本田飞度轿车制动主缸分解图如图5-19所示。

    (2)用制动液清洗所有零件,用压缩空气吹净所有通道。
    (3)在新的胶碗表面涂上清洁的制动液,将活塞装入制动主缸。
    3.制动主缸推杆与活塞间隙的调整

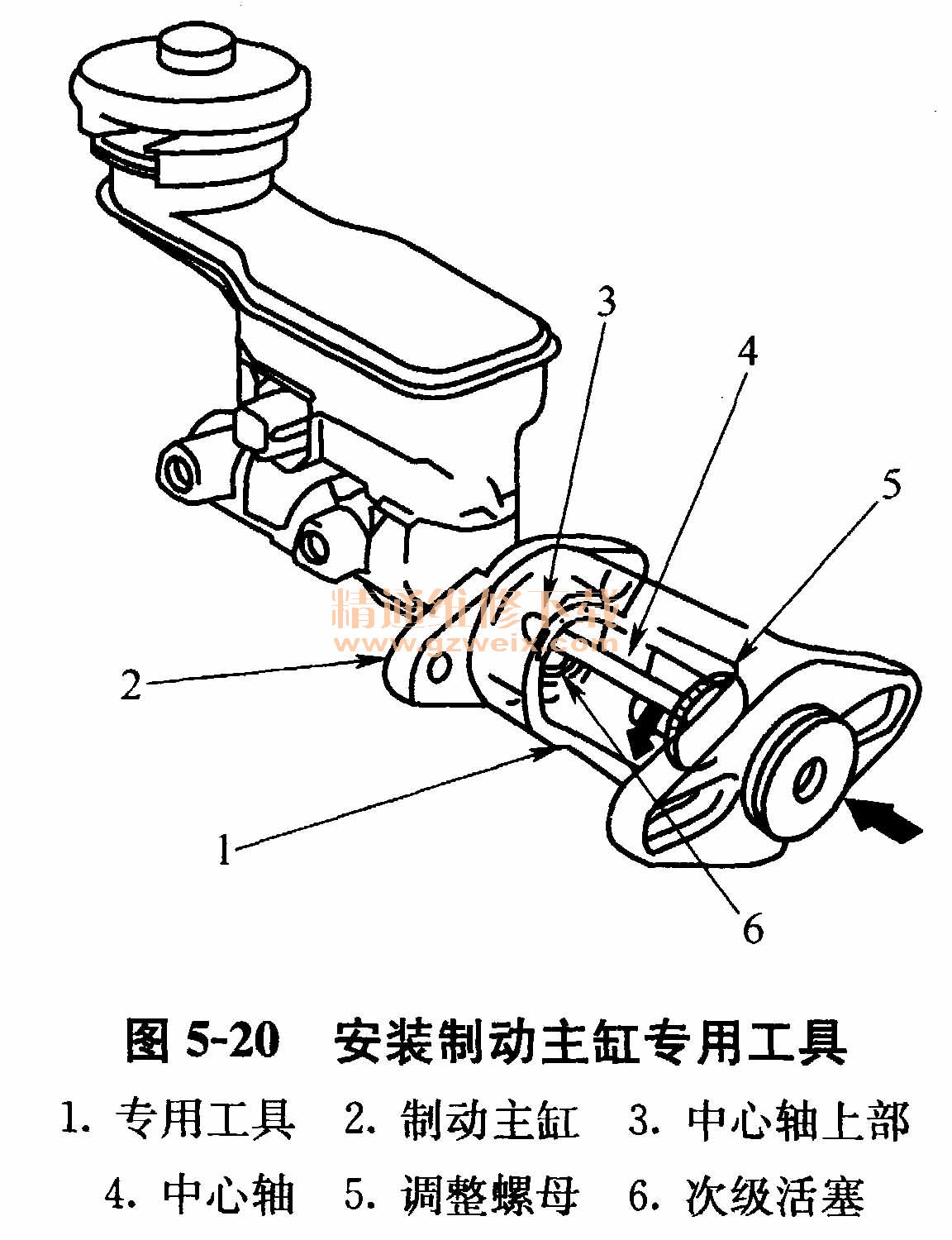

    (1)如图5-20所示,将专用工具装在制动主缸上,通过旋转调整螺母,向内推动中心轴,直到其上部与次级活塞的端部相接触。

 (2)如图5-21所示,在不移动中心轴位置的情况下,将专用工具反向装在真空助力器上。装上制动主缸螺母,按规定力矩拧紧,并将真空表连接到真空助力器的真空管上。

    (3)起动发动机,并维持能提供66kPa真空的发动机转速。

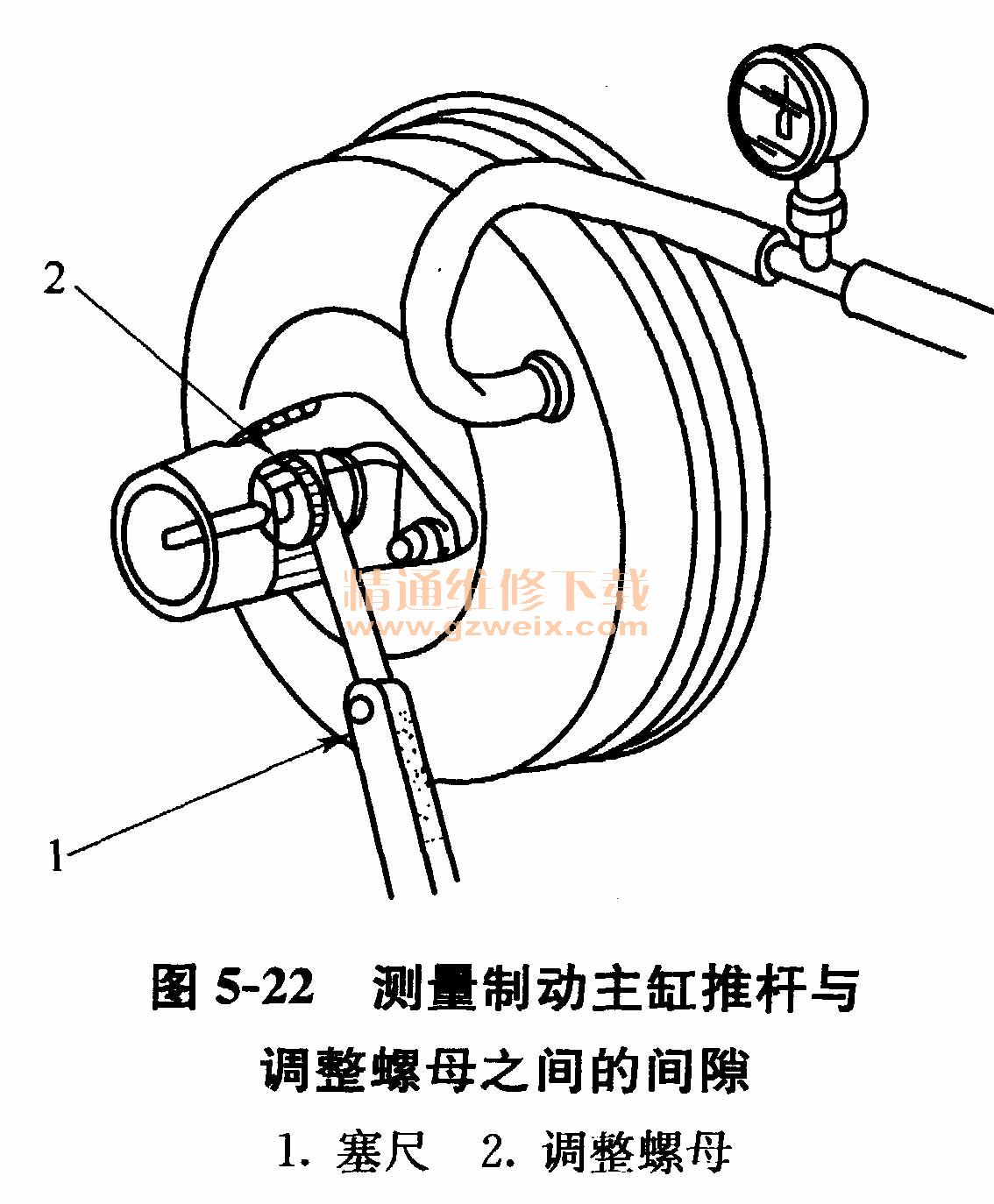

    (4)如图5-22所示,用塞尺测量制动主缸推杆与调整螺母之间的间隙,其间隙应为0~0. 4mm。

    (5)如果间隙不符合要求,则松开真空助力器推杆星形锁紧螺母,转动调节器进行调整,如图5-23所示。

    (6)发动机熄火。
    (7)卸下专用工具与真空表。
    4.制动主缸的安装
    按与拆卸相反的顺序安装制动主缸。安装时,应更换推杆密封件。安装完毕,检查制动踏板高度及自由行程,必要时予以调整。
