一辆行驶里程约6万km，该车配置了K24Z1发动机的2010年款东风本田CR-V轿车。该车突然出现点火开关不能从ACC （1）位置移动到LOCK（0）位置的故障（钥匙已插入，变速杆位于P位）。
    故障原因：①互锁控制系统电路故障。
    ②钥匙互锁电磁阀卡滞在打开位置。
    ③变速器档位开关位置调整不当等故障。
    故障诊断与排除：
    1）使用HDS读取发动机故障码，没有任何故障显示。
    2）首先对互锁控制系统电路进行检查：
    ①断开转向锁定总成插头。
    ②转动点火开关，此时可以旋至锁定（LOCK） （0）位置。
    ③关闭点火开关，将变速杆置于除P位外任何位置。

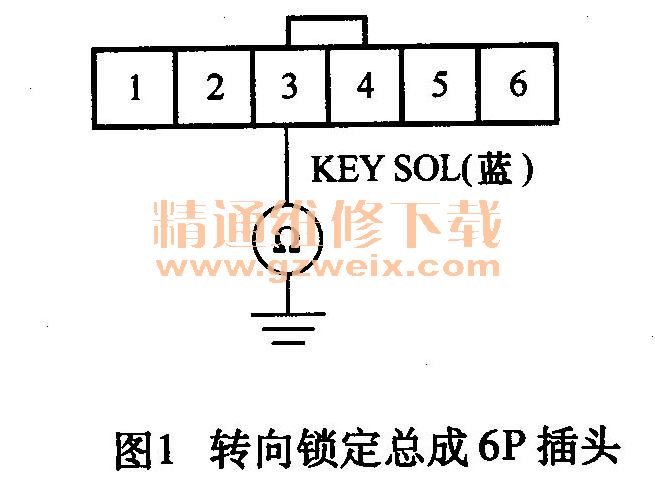

    ④如图1所示，检查转向锁定总成插头3号端子与车身之间导通，说明钥匙联锁电磁阀与MICU之间的导线短路。

    ⑤检查钥匙联锁电磁阀与MICU之间线路，发现该车改装了DVD导航系统，维修人员在安装完成处理线的时候没有将导线处理好，造成导线被压扁，将该处重新处理后故障排除。
