故障诊断：用诊断仪读取A1仪表控制单元内无故障码，其他控制单元无相关能导致仪表黑屏的故障码。

    使用诊断仪操纵仪表显示屏，分别变为白色、黑色、红色、蓝色、绿色5种颜色，仪表依然黑屏不显示，如图2所示。

打开电火开关使用万用表测量仪表（如图3所示）电源线与接地线电压12.61V，正常；测量CAN-H线电压2.72V，正常；测量CAN-L线电压2.31V，正常。测量CAN线波形正常，如图4所示。



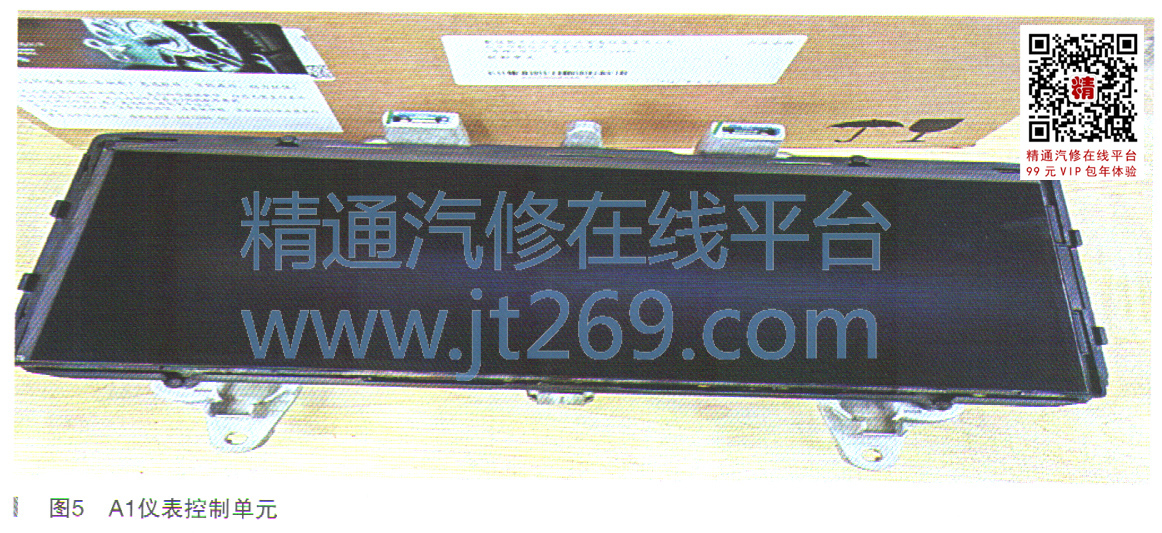

    判断为A1仪表控制单元内部故障，更换A1仪表控制单元后故障排除，如图5所示。



    故障总结：此车因A1仪表控制单元内部显示屏故障导致黑屏，当遇到此故障现象时如果诊断仪可以正常和A1仪表控制单元通信说明控制单元电源线、接地线、CAN线正常，可以使用诊断仪操作激活显示屏点亮为被控制的颜色，如显示屏不会被诊断仪操纵激活点亮为被控制的颜色，这说明A1仪表控制单元内部显示屏故障。
