故障诊断：接车后试车，发现功能正常。连接诊断仪进行快速测试，发现尾门控制系统控制单元N121/1中设置了2个处于存储状态的故障码：P1CA000一未进行试运行；B188C11一“后备箱盖／掀开式尾门控制系统”电动马达存在功能故障，存在对地短路。

    查询车籍卡，发现该车配置有代码为871的后备箱免接触开启功能（HANDS-FREE ACCESS）和代码为881的后备箱盖遥控关闭功能。查询该车后备箱盖控制功能示意图如图1所示。可以通过多种控制方式来打开或关闭后备箱盖（表1）。



    尝试用不同的方式开启和关闭后备箱盖，结果发现了后备箱盖的异常，打开后备箱盖时只能开启2-3cm就自动停止了，但通过手动方式能将其完全打开，且之后无法通过表1中的关闭方式电动关闭后备箱盖，手动按压后备箱盖可以正常关闭，也就是说中央锁止系统的功能正常，只是后备箱盖的电动打开和关闭功能异常。

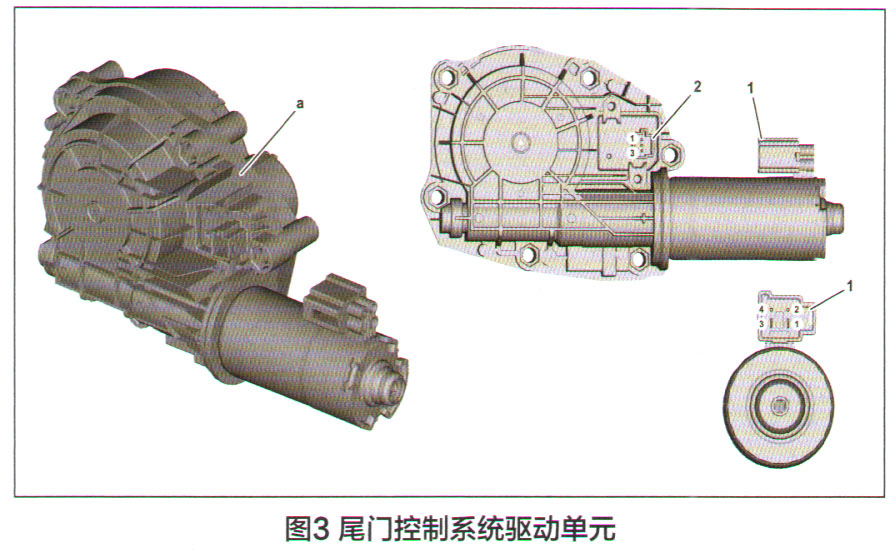

    查阅故障车型尾门控制单元N121/1电路（图2）所示得知，尾门控制单元N121/1直接驱动后备箱盖驱动单元电机M51/3（图3），并通过电机中的霍尔传感器的位置信号确认电机的实时位置。



    该车电动开启后备箱盖的控制过程是：后备箱盖锁A85/7通过促动器电机解锁，尾门控制单元N121/1直接驱动后备箱盖驱动单元电机M51/3开启后备箱盖，直到系统检测到开启至上止点。霍尔传感器检测后备箱盖的位置，如果没有收到霍尔传感器的信号，则后备箱盖将停止动作。随后，可以通过手动方式完全打开后备箱盖。

    该车电动关闭后备箱盖的过程是：后备箱盖关闭，直到到达后备箱盖锁A85/7中的第一个制动器，随后尾门控制单元N121/1继续驱动后备箱盖驱动单元电机M51/3进一步关闭（电动关闭）。一旦到达后备箱盖锁A85/7中的主止动器，关闭过程就立即结束。

    根据系统工作原理对故障码进行分析，导致故障车后备箱盖电动打开和关闭功能失灵的可能原因有：后备箱盖驱动单元电机M51/3过热保护；后备箱盖驱动单元电机M51/3与尾门控制单元N121/1之间线路接触不良；尾门控制单元N121/1软件问题；后备箱盖驱动单元电机M51/3电气故障；尾门控制单元N121/1电气故障。
