一辆行驶里程约8.6万km、搭载271.860发动机的2011年奔驰E260轿车。该车钥匙2挡或着车后，驾驶室管理及数据系统显示屏无奔驰标显示，并且一直黑屏。
故障诊断：根据故障描述，先做故障验证，打开钥匙2挡，
COMAND显示屏的确无显示，表现为黑屏症状，但可以听到喇叭声音。试着操作
COMAND主机（带按键），并调节到收音机模式，并自动搜索FM，可以收到电台，并且声音清楚。
COMAND显示屏2挡界面实图如图1所示。
从故障验证的角度可以看出，
COMAND主机是好的，并且音响部分是好的。用诊断仪读取故障码，如图2所示。
从测试的故障码可以看到，有两个模组与
COMAND主机存在通信故障，所以没有图像显示，我们查找与故障码相关的WIS文件，如图3所示。

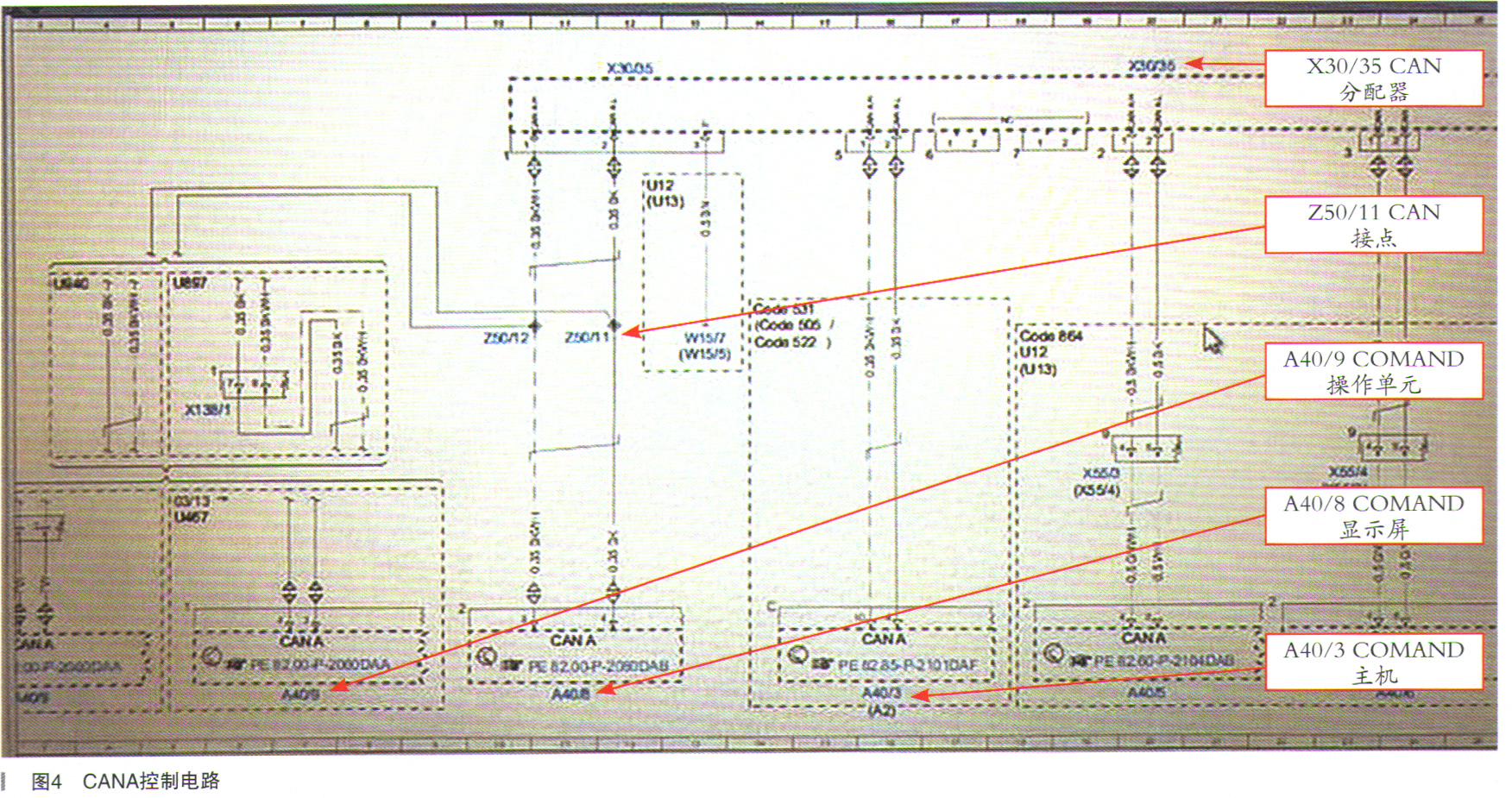

从原理图中我们可以看出，这三个模组都是通过CAN A进行通信。结合故障码，我们把重点放在了CAN A上。查找CAN A电路图，如图4所示。
根据电路图，首先要找到X30/35，其位置如图5所示。
