奔驰E200轿车无钥匙起动系统故障检修
来源:本站收集  作者:佚名  2018-03-06 09:09:08

    一辆发动机型号为274920的新款奔驰E200轿车。该车因无钥匙起动系统不能正常工作而进厂检修。据驾驶人反映,该车无钥匙起动功能失效,需将遥控钥匙插入仪表台下方的读卡槽内才能起动发动机。

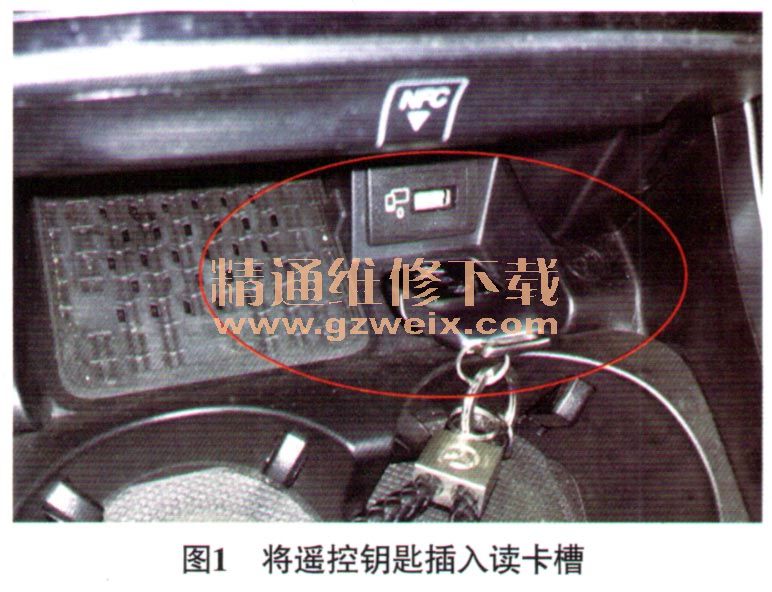

    故障诊断:接车后,试车验证故障现象,将遥控钥匙插入仪表台下方的读卡槽内(图1),按下起动按钮,发动机顺利起动着机;将遥控钥匙从读卡槽里取出,再次尝试起动发动机,按下起动按钮,发动机无法起动,仪表信息提示中心显示“遥控钥匙探测不到”和“将遥控钥匙放在标记的位置查看用户手册”的提示信息。按下遥控钥匙上的解锁和闭锁按钮,车辆可以正常解锁和闭锁车门,且遥控钥匙上的指示灯能正常点亮;此外,车主提供了该车的另一把遥控钥匙,经测试故障现象依旧,由此可初步排除遥控钥匙有故障的可能。

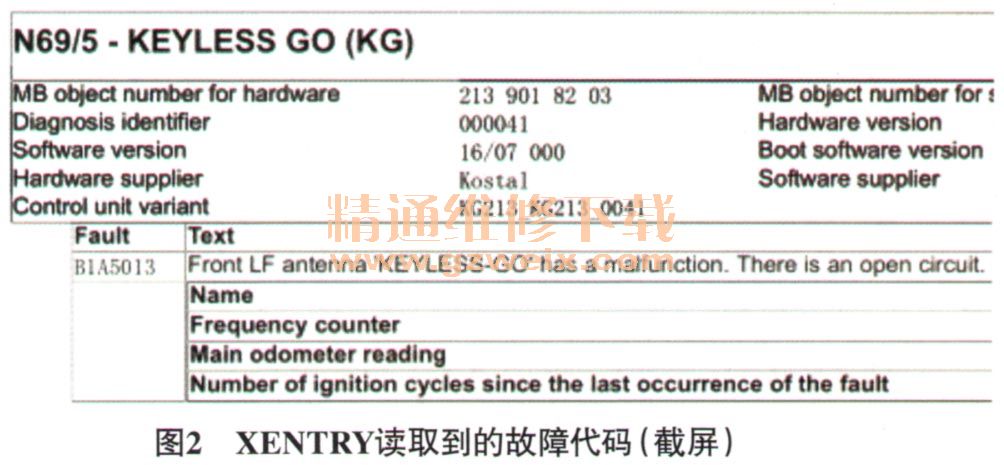

    连接专用故障检测仪(XENTRY),进入无钥匙起动控制单元(N69/5),读取到的故障代码为“BIA501391,含义为“前部LF天线功能失效,电路断路”(图2)。根据故障代码的提示,判断可能的故障原因有前部LF天线(A2/60)故障、无钥匙起动控制单元(N69/5)故障及相关线路故障等。

    本着由简到繁的故障诊断原则,维修人员决定先检查A2/60与N69/5之间的线路。分别找到位于仪表台中央面板下的A2/60导线连接器和位于后行李箱右侧冀子板饰板内的N69/5导线连接器,确认导线连接器插接牢固。断开导线连接器,测量A2/60与N69/5之间线路的导通性,导通情况良好,且无短路故障。然而,维修人员在将导线连接器装复时,发现N69/5-侧的端子(端子22,与A2/60端子2相对应)弯曲变形(图3),看来这就是导致故障的原因了。

    故障排除:对N69/5端子22进行处理并清除故障代码后试车,故障排除。后经询问车主得知,该车右后侧前不久曾发生过追尾事故,怀疑故障是事故修复过程中维修人员操作不当,造成N69/5端子22变形,导致线路断路,最终引起无钥匙起动系统不能正常工作的故障。

相关资料:2017年4月奔驰维修系统WIS
