一辆行驶里程超21.4万km、配置275发动机的2008年奔驰S600轿车。该车辆无法启动,启动没有启动机工作的声音。
故障诊断:此车辆为救援车辆,到现场后,发现钥匙能开到2挡,但是启动时就是没有反应,没有启动迹象。
根据经验,最有可能的原因如蓄电池亏电到极限、车辆防盗起作用、启动机或者启动机方面的控制线路有问题。
首先检测蓄电池,电压正常;外接电源启动,故障依旧。连接诊断仪,检测没有故障,查询防盗与驾驶认可数据皆正常。
接下来应重点检查启动机与启动机线路。首先查询启动机线路图,如图1所示。
根据电路图首先通过测量看到底是启动机出现问题,还是启动机线路控制回路上有问题。测量启动机的30端子,电压正常;启动车辆时测量50端子,发现没有电压输入,显然不正常,启动机线路控制回路存在问题。为了完全排除启动机,从30端子引到50端子,启动机线圈吸合运转,排除启动机故障。接下来把问题的重点放在为什么50端子没有供电?也就是要找出启动#践路控制回路的问题。
根据启动机线路图,检查50端子的走向,50端子的供电受控于前SAM上的继电器H。于是就检查继电器kH,50端子没有电也就意味着继电器kH的30端子没有电输入,或者就是继电器kH的85或86端子有问题没有吸合。首先检测继电器kH的30端子与85端子的供电,发现85端子没有供电,而85端子的供电受继电器kC和一个21号保险丝控制,电路图如2所示。
通过详细分析之后,检测前SAM上的21号保险丝是否有异常,发现保险丝烧掉。更换保险丝后,启动车辆,保险丝又烧掉了,看来问题没有这么简单。

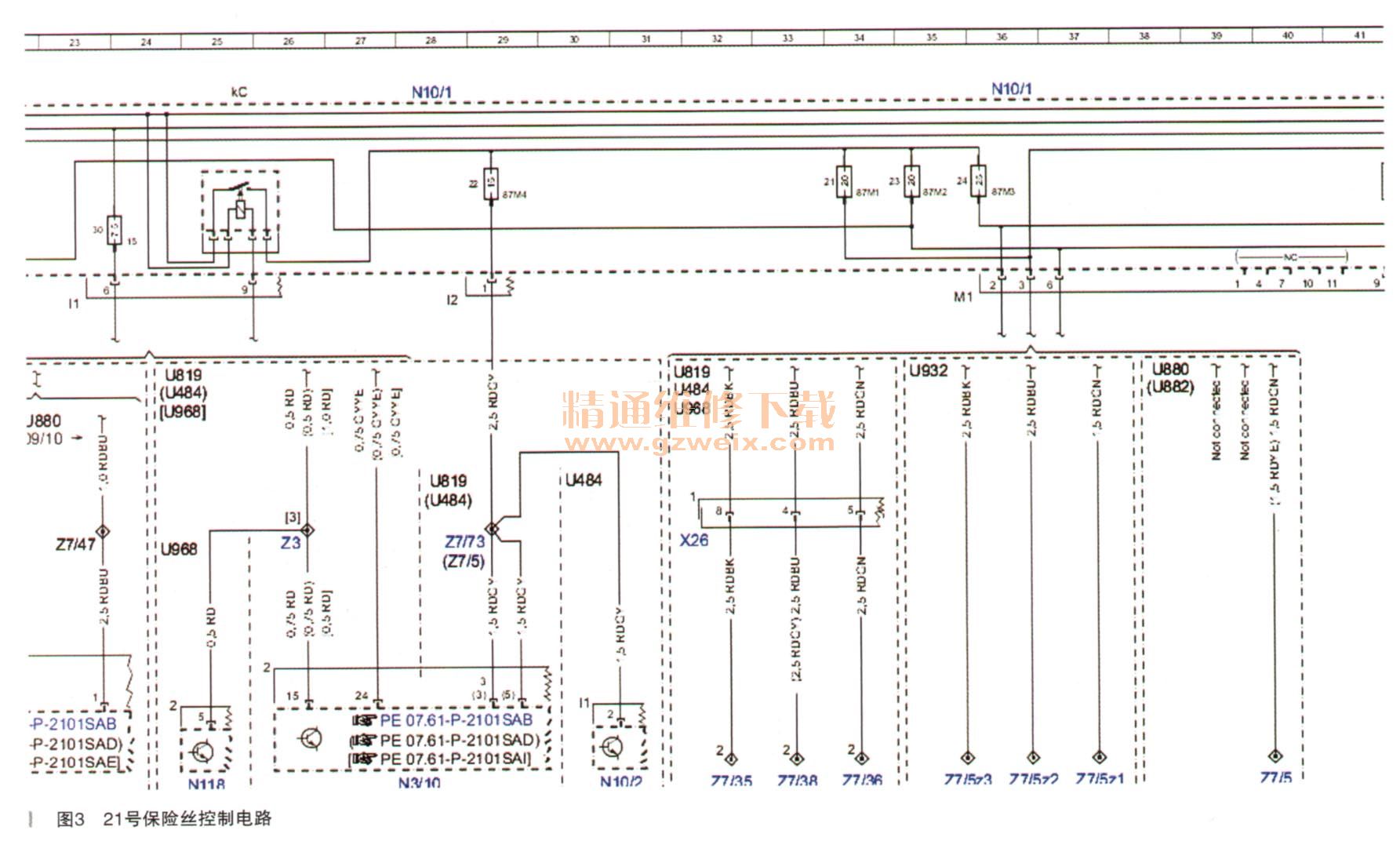

为什么会烧21号保险呢?查找21号保险丝如图3所示。
依据电路图,21号保险丝是发动机端子87继电器kC后的一个分支线路,从电路图中可以看出继电器kC回路中的22号、23号、24号等保险丝正常,继电器kC回路工作也正常。唯独21号保险丝启动车辆就烧,说明21号保险丝回路中的线路存在异常。检查21号保险丝线路,发现在前SAM内部有一个分结点,一头到继电器kH,另一头经前SAM的M1上3号针脚。

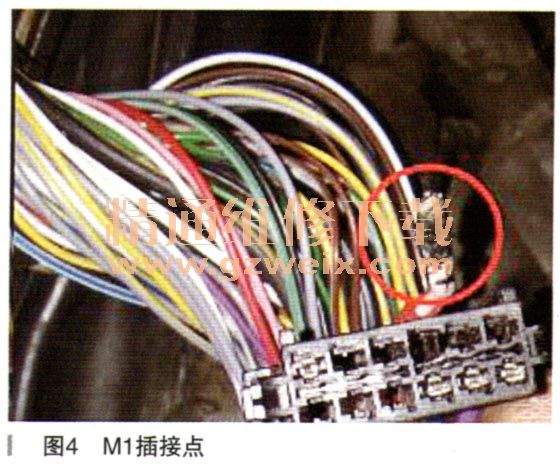

结合电路图继续分析,尝试把前SAM的M1上的3号针脚的线从插头上拔出来,如图4所示。
