一辆行驶里程约4万km、搭载M272发动机的2013款福建奔驰VIANO。该车出现发动机抖动，且发动机故障灯常亮的故障。

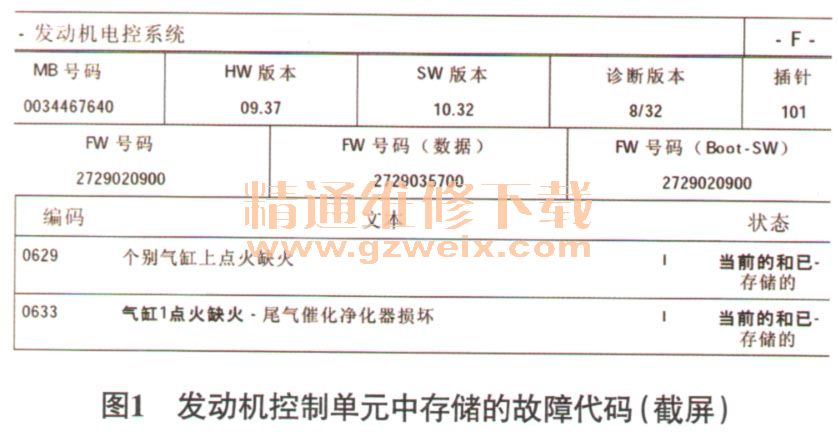

    故障诊断：用故障检测仪（DAS）对车辆进行快速测试，发现发动机控制单元（ME）中存储了2个故障代码，分别为“0629个别气缸上点火缺火”和“0633气缸1点火缺火一尾气催化净化器损坏”9（图1）。分析故障代码，认为气缸1工作不良，可能的故障原因有：气缸1的火花塞、点火线圈、喷油器及其线路故障；气缸1缸压不足；ME损坏。

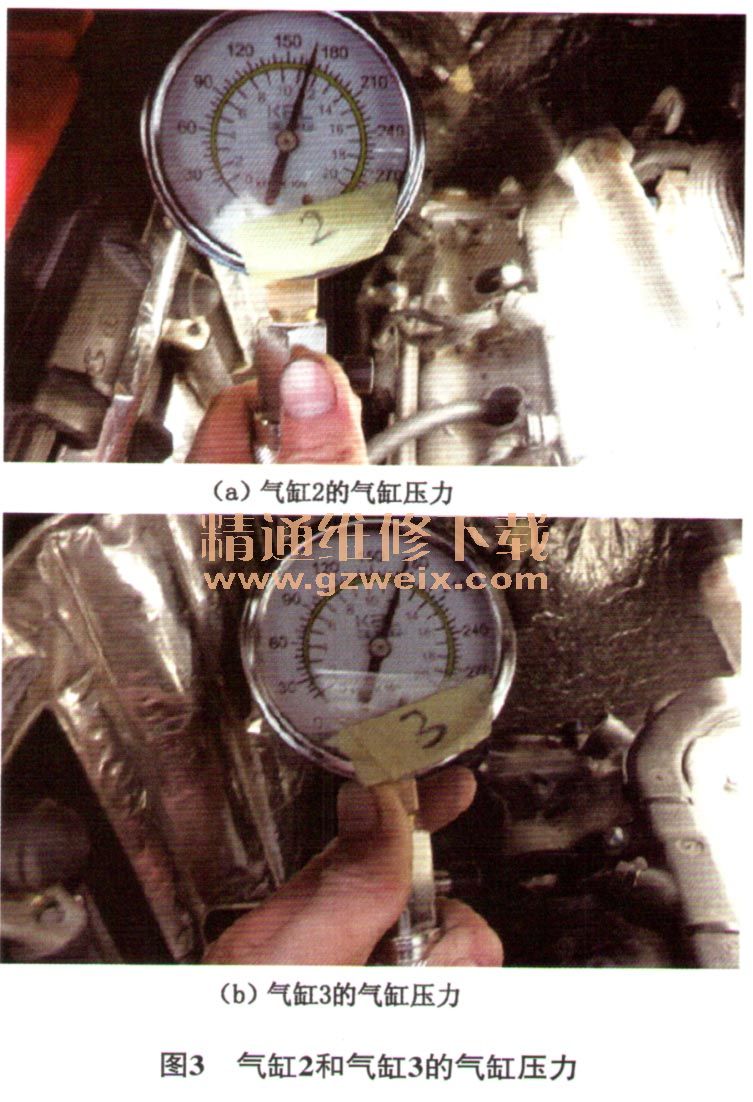

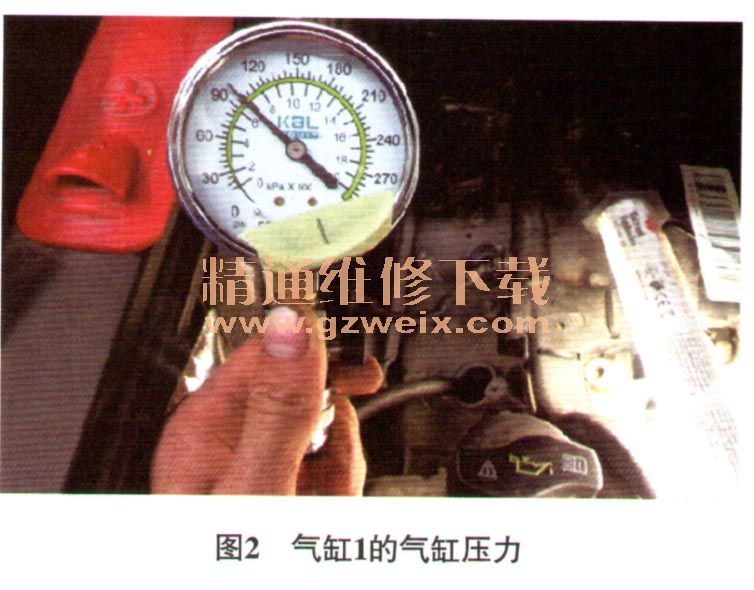

    拆下气缸1的火花塞并进行跳火测试，跳火正常，暂时排除火花塞、点火线圈及其线路故障的可能。安装气缸压力表，测得气缸1的气缸压力约为7 bar（ 1 bar=100 kPa，图2），偏低；依次测量其他气缸的气缸压力，均为12 bar左右（图3），正常。

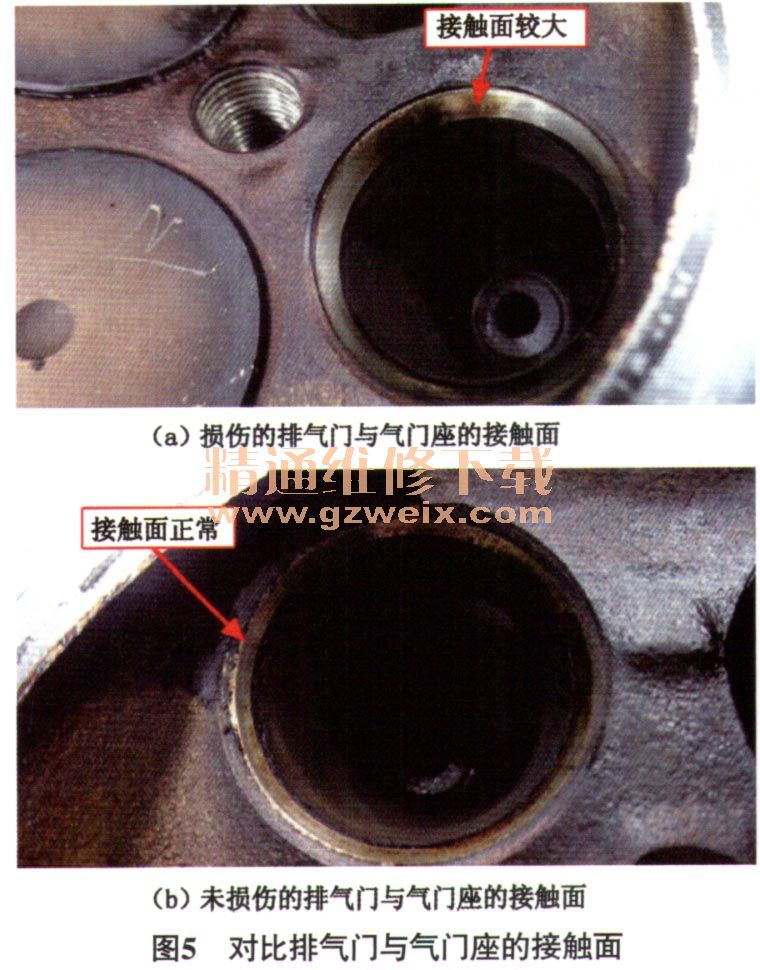

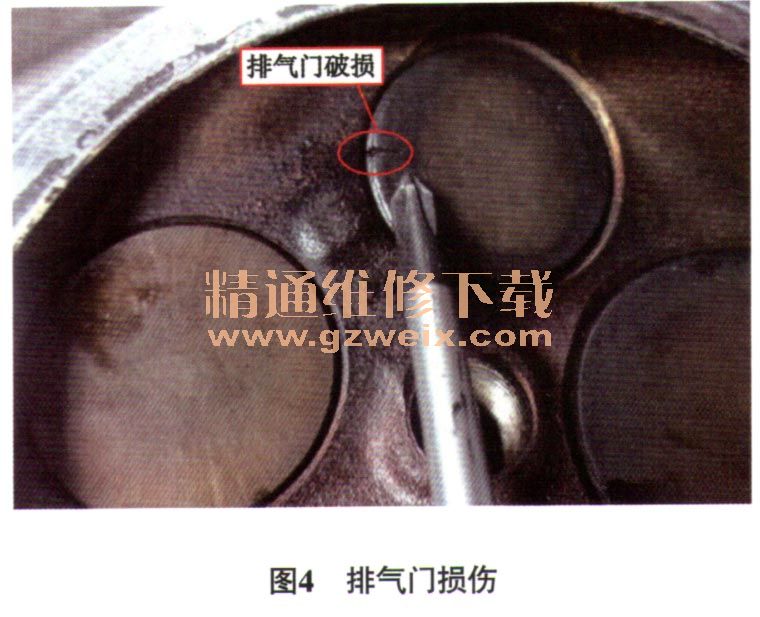

    拆下气缸盖检查，发现气缸1的一个排气门损伤（图4）；拆下另外一个排气门，对比发现损伤的排气门与气门座的接触面较大（图5）。将未损伤的排气门安装在损伤的排气门的气门座上，然后用手电筒对排气门进行光照测试，发现漏光，这说明气门座密封不严。检查气缸1的气缸壁，未发现异常磨损及拉伤。诊断至此，推断该车故障是由气缸1的排气门与气门座密封不严引起的。



    故障排除：按流程向奔驰厂家申请更换气缸盖和气门后试车，发动机运转平稳，且发动机故障灯熄灭，故障排除。
