一辆行驶里程约4.7万km，底盘号为WDD221182，装配276发动机的奔驰S350轿车。该车因驾驶人侧座椅不能加热而进厂检修。
    故障诊断：接车后首先试车验证故障现象，接通驾驶人侧座椅加热开关，指示灯正常点亮，等待一段时间，发现靠背加热正常，但座垫却不能正常加热。连接故障检测仪对车辆进行快速测试，得到1个当前故障代码“左前座垫加热垫存在功能故障低于电流极限值”。

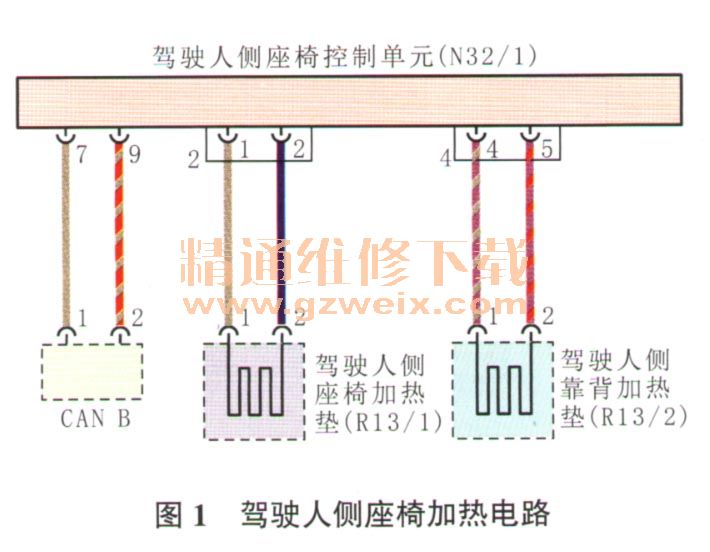

    根据故障代码的提示，维修人员首先检查了驾驶人侧座椅下方的导线连接器及线束，未见明显异常。查阅电路图（图1）可知，驾驶人侧座椅加热垫通过导线连接器直接与驾驶人侧座椅控制单元相连。于是断开该导线连接器，用万用表测量驾驶人侧座椅加热垫的电阻，为∞，说明加热垫存在断路；对比测量前排乘员侧座椅加热垫的电阻，约为2.9Ω。为了确认故障原因就是加热垫断路，维修人员又对加热垫的控制电压进行测量，在3级加热时实际测得电压为 11.5 V, 2级加热时的电压为7.1 V，1级加热时的电压为3.5 V，均在正常范围内。

    故障排除：更换驾驶人侧座椅加热垫后试车，座椅加热功能恢复正常，故障彻底排除。
