详解变频空调器的维修工具及操作方法
来源:本站整理  作者:佚名  2016-06-24 16:01:25

    4.5充氟/收氟/放氟/排空
    目前空调器一般采用氟利昂F22(又称R22)作为制冷剂,少数机型采用R410A新型制冷剂。对空调器充注制冷剂称作充氟;将空调器内的制冷剂全部回收到室外机中称为收氟;将空调器的制冷剂排放到空气中称为放氟(俗称放气);空调器安装和移机,将室内机及连接管的空气排出称为排空。

    4.5.1制冷剂加注操作
    警告:
    对空调器加注制冷前,需先查看空调器铭牌上标示的制冷剂型号及重量(必须相同),并对气带进行排空,否则气带中的空气进入制冷系统,会影响制冷效果且噪声大。
    变频空调器均设置有加氟运行模式(又称强制运行),是把室内机面板开关调至“试运行”或操作遥控器使空调器定频运行在50Hz状态,此时,按量加入制冷剂,低压侧的压力与普通空调器相近。
    测试数据:
    系统中制冷剂加注适量的正常数据:1.窗机加注制冷剂的重量=铭牌上标注的制令剂额定重量,分体机加注制冷剂的重量=额定制冷剂重量+100g(这多加的100g用于室内机及连接管的排空);2.制冷系统压力值为4~5 kg/cm2(冬季制热时为20kg/Im2左右;R410A制冷剂夏季为7~8 kg/cm2,冬季在制冷模式运行时为5 kg/ cm2左右);3.强力制冷运行3 0 min以上,室内侧热交换器表面结露均匀,低压管(粗)表面结露。
    维修提示:
    制冷剂加注不足或过多,均会造成制冷效果差。但两者又有分别,加注制冷剂少表现为强力制冷时蒸发器大部分不结露或1/2以下面积不结霜、压力低;加注制冷剂过多表现为回气管结霜、压力高。
    (1)制冷剂钢瓶
    如图4-14所示是制冷剂钢瓶,用于存储制冷剂,空调器维修时需准备5kg钢瓶1~2个,不同型的制冷剂瓶要专用(瓶的颜色不同)。制冷剂瓶正置对空调器加注的钊冷剂呈现气态,加注速度慢;制冷剂瓶倒置对空调器加注的制冷剂为液态,加注速度快。

    带有虹吸管的R410A制冷剂瓶,如果虹吸管搭载制冷剂进行加注时,在瓶正置时对空调器加注的制冷剂为液态;反之,在虹吸管没有搭载制冷剂时,则加注的制冷剂为气态。
    警告:
    1.盛置制冷剂必须使用专用的钢瓶,以保能承受规定的压力;2.盛有制冷剂的钢瓶应放在阴凉、通风处,不得受太阳直射,不得撞击;3.当钢瓶中的制冷剂用完时,应立即关闭阀门,以免进入空气和水分;4.制冷剂应避免触及皮肤、眼睛,以免冻伤;5.发现制冷剂有大量渗漏时,必须把窗门打开,避免造成不良后果;6.在存在制冷剂蒸气的情况下,严禁使用明火,以免产生光气。
    维修提示:
    如认为制冷剂加注量少,在制冷剂瓶正置的情况下,再次打开制冷剂瓶阀门和压力表阀门,适量加注制冷剂,加注时间一般较短。如认为制冷剂量加注过多,去掉气带,打开压力表阀门,放掉些制冷剂。
    (2)定量加注制冷剂
    根据空调器是否已抽真空,选择加注方法。

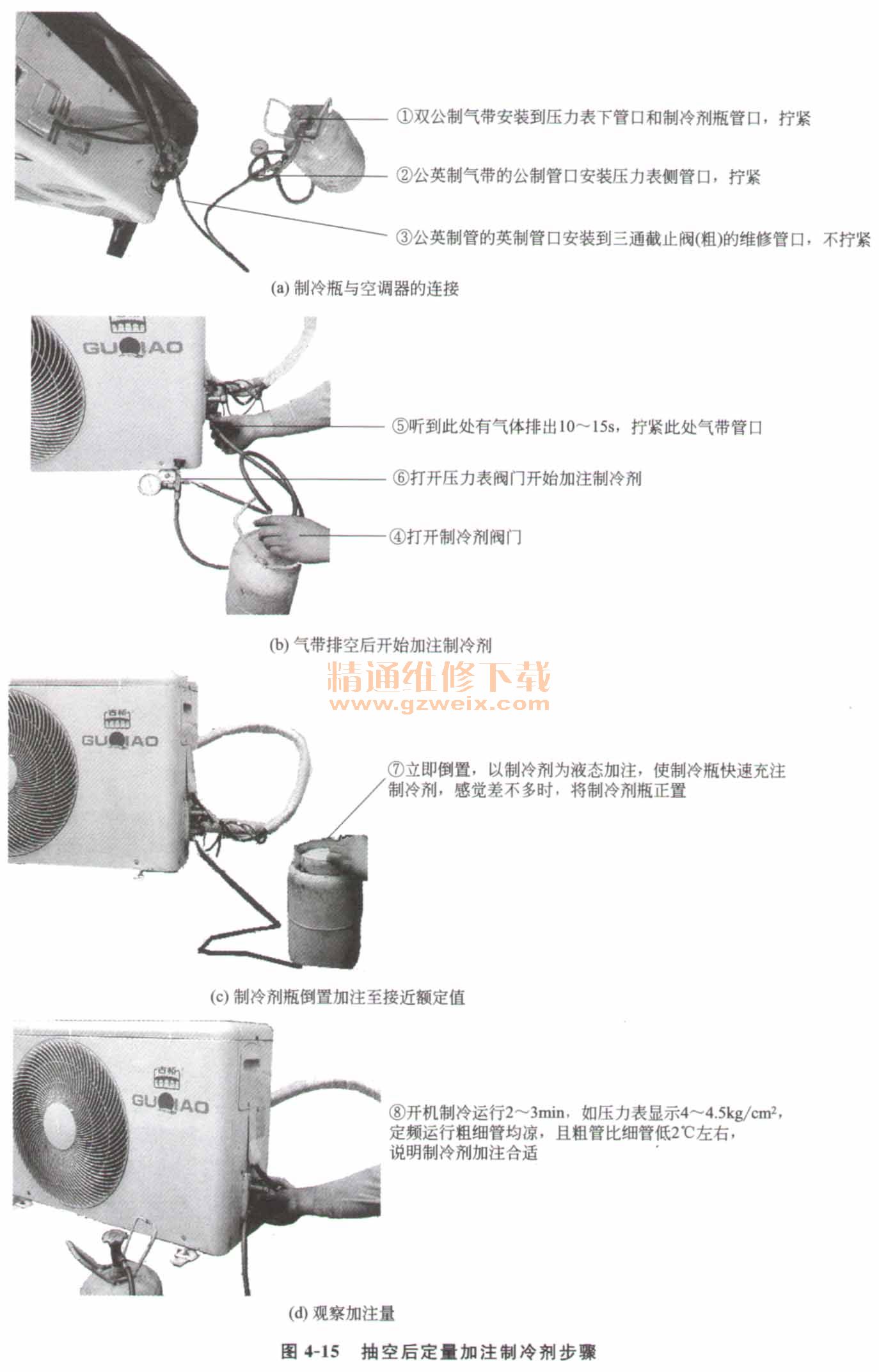

    1.抽空后加注制冷剂如图4-15所示,这种方法适用于真空泵已对整机抽真空后。操作步骤为:制冷瓶通过双公制、公英制系统、压力表与室外机三通截止阀的维修管连接→气带排空→瓶倒置加注制冷剂至适中→瓶正置加注制冷剂至适中→试机观察制冷/热效果。

    维修提示:
    定频运行,如果压力表读数大于5kg/cm2、粗管结霜是制冷剂过多,应撤去制冷剂瓶,打开压力表阀门,或用十字改锥顶住维修管内部阀针适当放出些制冷剂;如果压力表读数小于4. 5kg/cm2,是制冷剂量不足,制冷剂瓶正置情况下,再次打开制剂瓶阀门,慢速加注制冷剂至适中为止。

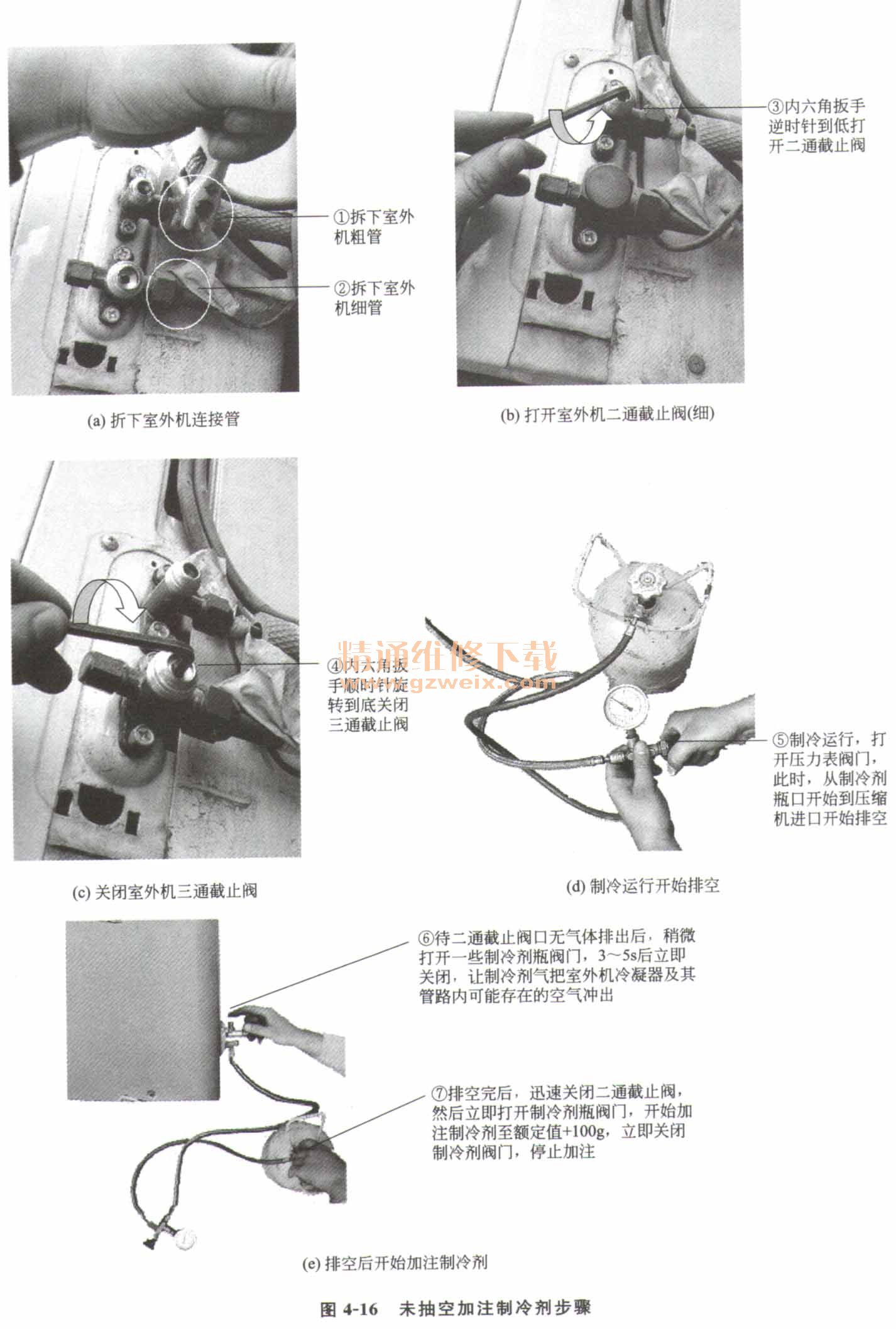

    2.未抽空直接加注制冷剂如图4-16所示,是利用压缩机的吸、排气功能将制冷系统的空气排出后,再加注制冷剂,按操作步骤进行。这种方法适用于制冷剂全部或大部分泄漏的分体空调器,泄漏点已找到并在现场修复好,没有带真空泵的情况,也适用于对室外机单独加注制冷剂(即相同于空调器出厂时)。

    制冷剂加注完毕后,安装上连接管,按第4.5.3节排空后即可。
    维修提示:
    时于无阀针三通截止阀分体机加氟,采用两条双公制气带,将制冷剂瓶、压力表、室外机三通截止阀的维修管连接好,通过活扳手打开、关闭二通截止、三通截止阀。其他相同。

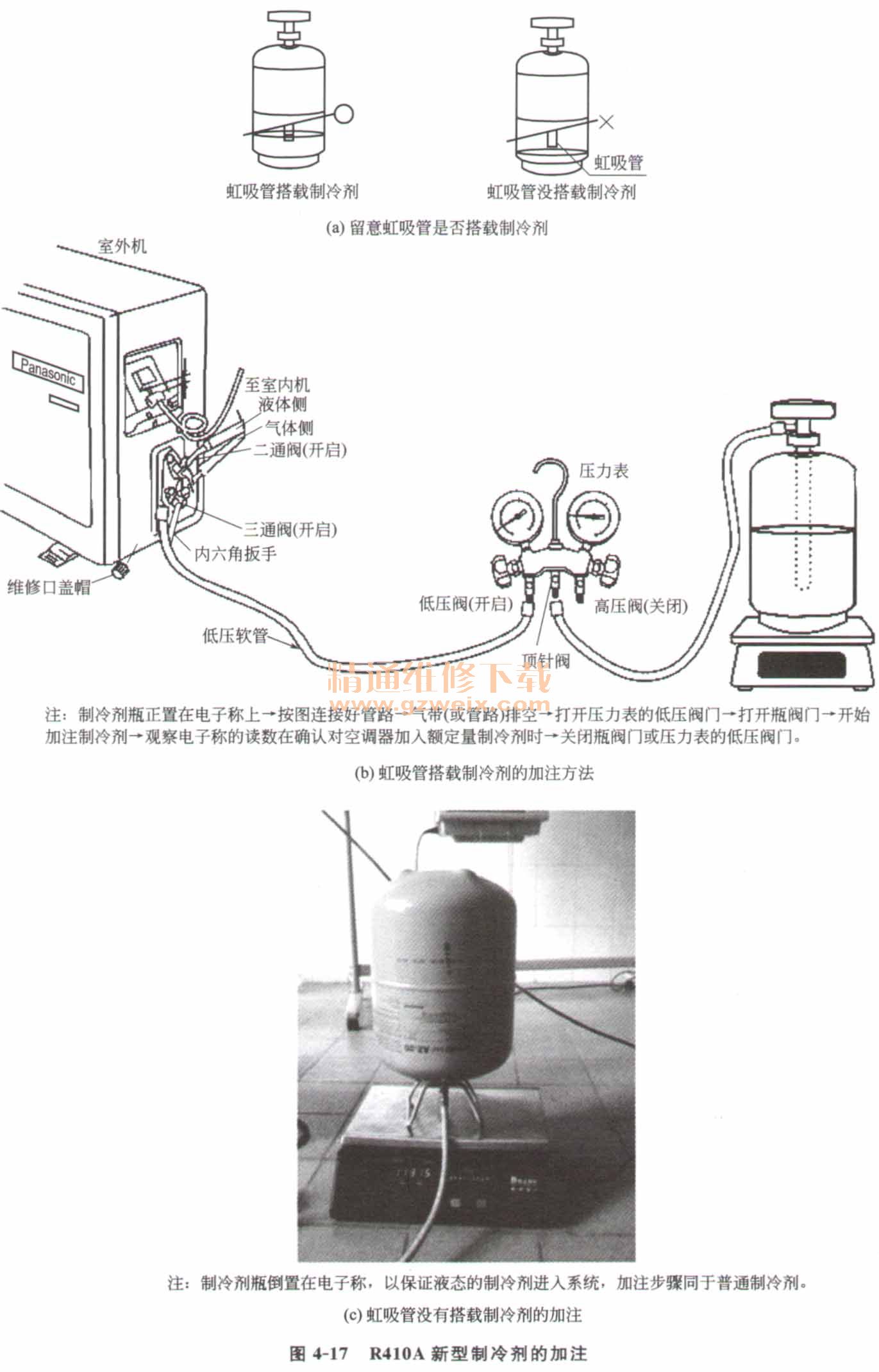

    3. R410A新型制冷剂加注如图4-17所示,使用带有虹吸管的制冷剂瓶充注制冷剂,加注前要留意制冷剂的容器是否搭载了虹吸管。如果使用搭载虹吸管的进行制冷剂加注时,瓶一定要正置,千万不能把瓶倒置加注;如果液态制冷剂液面低于虹吸管,加注制冷剂时要把瓶倒置,以保证液态的制冷剂进人系统。

    资料:
    R410A是一种双成分的非共氟混合制冷剂,由R32/R125 (1∶1)混合而成。当R410A制冷剂以液态进行加注时,其组成成分比例一直保持不变,而当以气态加注时,其组成成分比例就会产生变化,这是因为组成R410A的是两种沸点不同的制冷剂,容器中的液体部分其混合比例不变化,但由于在相同温度条件下两种成分的气化量不变,所以,容器中气体部分两种成分的组成比例就会发生变化。比如,加注初始,注入的气体中R32的比例增大,R125成分比例减少,加注量至80%以后,R125的比例量逐渐增大,R32的比例量减少至低于正常值,所以,加注R410A制冷剂时,为了保证其组成成分的正常比例,必须以液态的方式加注。
