详解变频空调器的维修工具及操作方法
来源:本站整理  作者:佚名  2016-06-24 16:01:25

    4.4抽真空
    抽真空,简称抽空,就是利用真空泵抽除制冷系统内的空气,使制冷系统中内保持真空状态,以保证制冷剂在系统内的良性循环流通。抽真空操作应在制冷管路修复后,加注制冷剂之前。
    维修提示:
    上门维修分体空调器,也可略去此步,在加注制冷剂时,利用压缩机的吸排气功能将系统内的空气排出,详细见本章第4.5.1节。

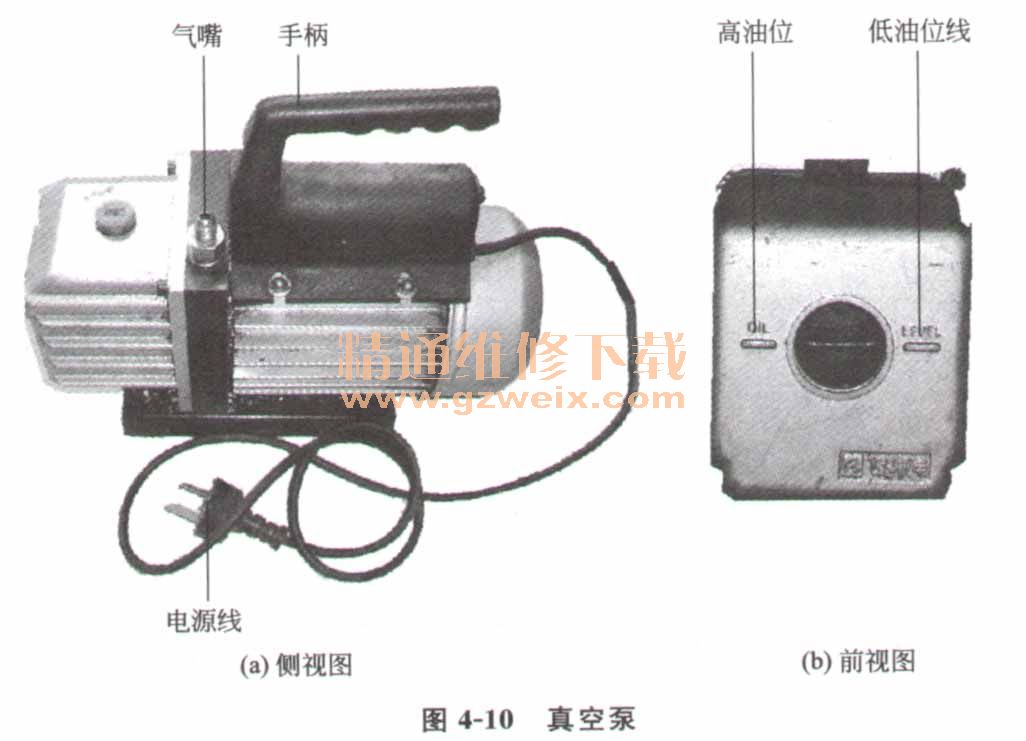

    如图4-10所示是真空泵实物。空调器维修一般使用2~4L/S真空泵。使用真空泵前要检查油位,应介于高、低油液线之间,否则要先对真空泵加注相应型号的真空泵油,以免损坏真空泵。

    采用R410A制冷剂空调器抽空要使用专用的真空泵,或者使用带单向阀的真空泵,防止润滑油回流,单向阀接口规格为LWF7 / 16-20 。
    (1)空调器整机抽空方法

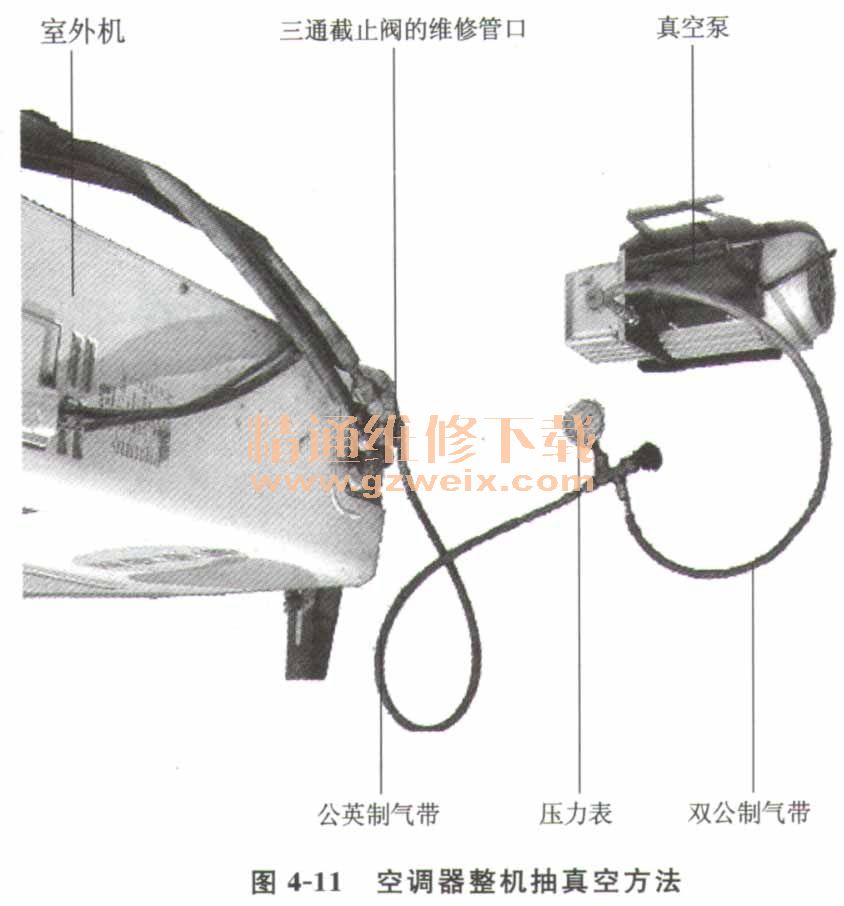

    如图4-11所示是分体空调器整机抽空步骤。打开压力表阀门→双公制气带安装到真空泵的气嘴和压力表下管口→公英制气带安装到压力表侧管口、室外机三通截止阀的维修管口,其英制管口的顶针会打开三通截止阀的阀门→插上真空泵电源并打开“开关”开始抽真空→约40min左右(R410A制冷剂空调器15min,压力表指向-0. 1 Mpa )→关闭压力表阀门,随即关闭真空泵开关~保压半小时,观察压力表,如果有微量回升是正常的,如果变化太大,说明制冷系统泄漏。

    警告:
      抽空时间因空调大小而定,一般为40min左右。抽空时间不足,制冷系统中仍存在少量的空气(称为抽不干净),会影响制冷剂的流通,导致噪声大,制冷效果差。
      (2)室外机单独抽空
      这种方法,适用于室外机拉回店内修复,抽空完毕后,在室外机加注好制冷剂(同于空调器出工厂时),然后再拉到目的地安装上室外机的情况。

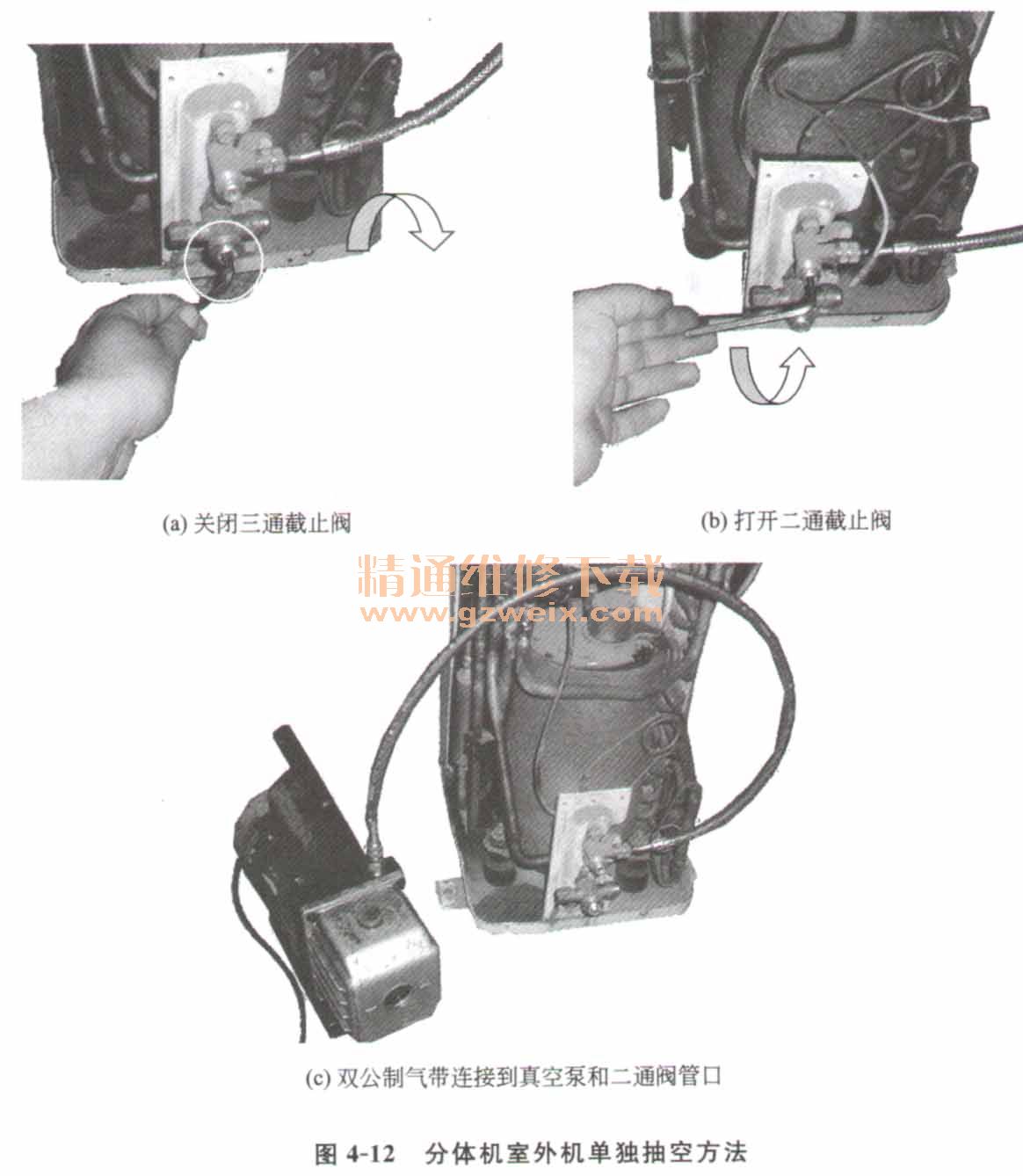

      如图4-12所示是室外机单独抽空方法,操作步骤为:用内六角扳手顺时针旋转以关闭三通截止阀(粗)→用内六角扳手逆时间旋转以打开二通截止阀(细)→双公制气带连接到真空泵的气嘴、室外机二通截止阀侧管口→插上真空泵电源,打开真空泵电 源开关,开始抽空约40min→关闭高压截止阀→立即关闭真空泵电源开关,抽空完毕。

      (3) R410制冷剂空调器室外机抽空方法
      如图4-13是R410制冷剂空调器室外机的抽空方法。关闭二通、三通截止阀→公英制气带有顶针的一头接三通阀的维修口上,另一端接压力表,通过双公制气带连接真空泵→ 开启真空泵,打开压力表阀门→抽真空15min左右,待压力为-0. 1MPa时,关闭压力表阀门→观察压力表指针是否回转,如果指针回转,说明系统泄漏。这种抽空方法又称低压侧抽空。
