4.10侧电流/电阻/电压
    4.10.1   测电流

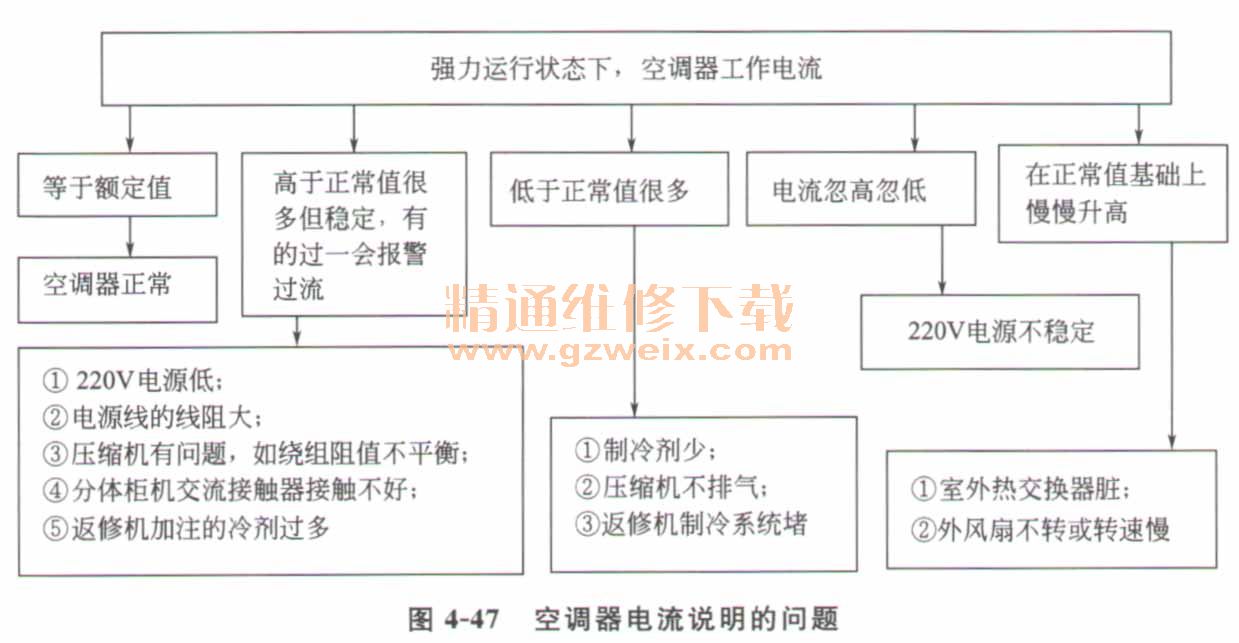

    测电流是指测量空调器的整机电流或压缩机电流，因压缩机电流占整机电流的90%以上，习惯上作为整机电流。通过空调器电流可判断制冷剂是否合适、系统内是否有空气等，见图4-47。

（1）钳形表测试电流

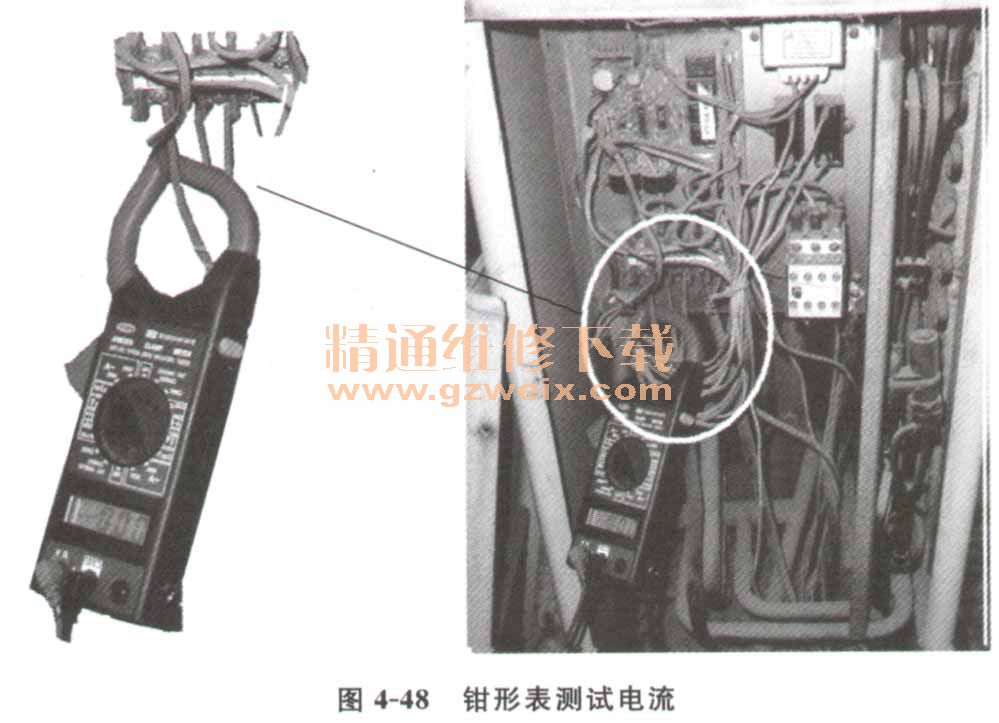

    如图4-48所示，一般选择0～20A钳形表测试。钳形表置于20A电流挡，将空调器电源进线或压缩机线的一根置于钳形表的钳口中心部位，然后通电开机，钳形表显示的值就是空调器的电流值。

    警告：
    为提高电流测量的准确性，需把所测电流的导线置于钳口中心部位，否则测试的电流不准确。
    （2）配电盘测电流
    要求配电盘上的电流表量程为20A及以上，将空调器插到配电盘上的电源座上，然后开机，电流表指示的值就是空调器的电流。这种方法适用于店内维修。
    4.10.2侧电阻/电压
    空调器维修时，电气系统电阻、交流电压、直流电压的测量，选择普通万用表即可。

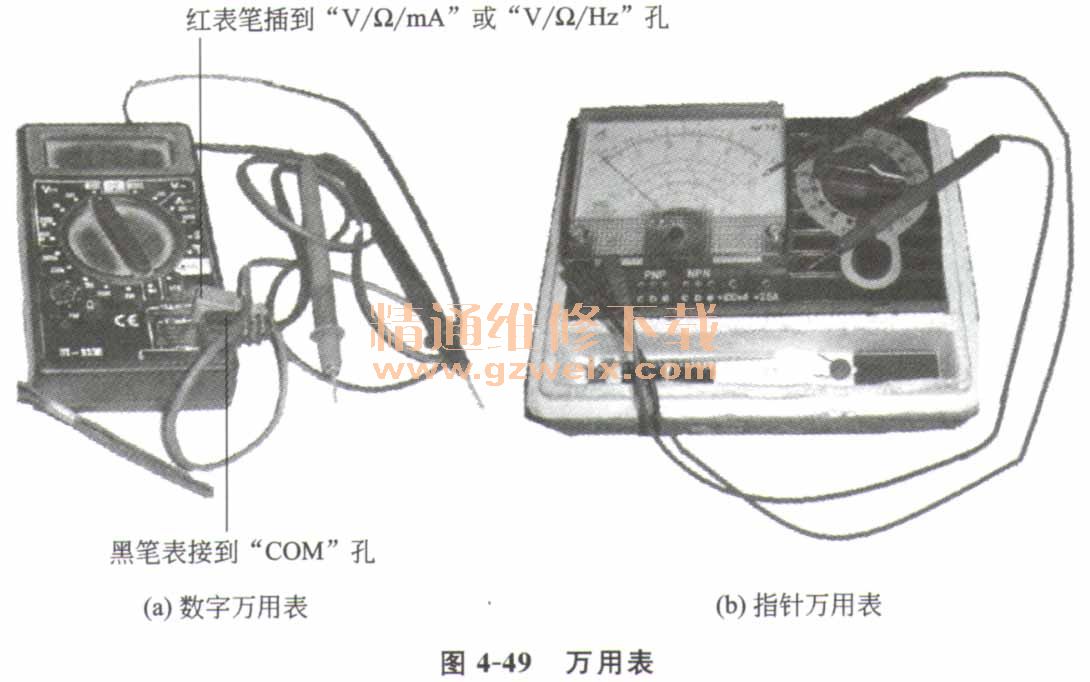

    如图4-49所示是常见数字万用表、指针式万用表，它们的基本功能都是一样的，用来测试电阻、电压、电路的通断。有的数字万用表还可以测试电容的容量、三极管的放大倍数、电感值。

      数字表读数直观、功能多、可随意放置，因此，很多维修人员喜欢用数字万用表，下面以数字表为例介绍。
      （1）蜂鸣器挡
      标注发声标志（几个依次变大的半圆），有的与二极管挡共用，用来测试电路的通断，电路通时，即为0Ω时，发出“滴滴”声。
      （2）二极管挡
      标注有二极管符号，用来测试二极管、三极管、桥式整流器极间的压降，单位是伏 （V），红表笔接正极、黑笔表负极，显示的读数为正向压降，表笔互换测试值为反向压降。
      （3）电阻挡
    标注“Ω”，有200、“2k”, “2M”等多个挡位，用于测试电阻、电感类器件、压缩机、电机的阻值，电容的充放电特性，二极管、三极管击穿与否；也可测试器件引脚对地电阻。测试的挡位要高于测试器件的值，否则无读数，电感类、压缩机、电机测试通常选择200或2k挡。
      （4）直流电压挡
      标注有“DCV”，有200m、2、20等多个挡位，用于测试电脑板上器件引脚之间的直流电压或器件引脚对地电压。
    维修提示：本书如无特殊说明，电脑板测试的直流电压均为对地电压。地线的特点有：CPU附近与CPU的至少1个引脚相连，金属铂最宽且广泛连接，与最大电解电容的“一”连标注“GND”或“VSS”。
    （5）交流电压挡
    标注有“ACV”，有20、200、750等多个挡位。空调器维修时通常将万用表置于750VAC挡，红、黑笔表分别接到两个测试端子之间，万用表显示的读数就是这两个测试点之间的交流电压。
    （6）电容挡
    标注有F，有2n、20n、200n、2μ、20μ等多个挡位，用于测试电容的容量。根据电容的容量，将功能钮的小头指向高于电容容量的上一个挡位，将电容的两引脚插到标注“CX”的两插孔内，万用表显示的读数就是电容的容量。

    4.11   其他操作
（1）测温度

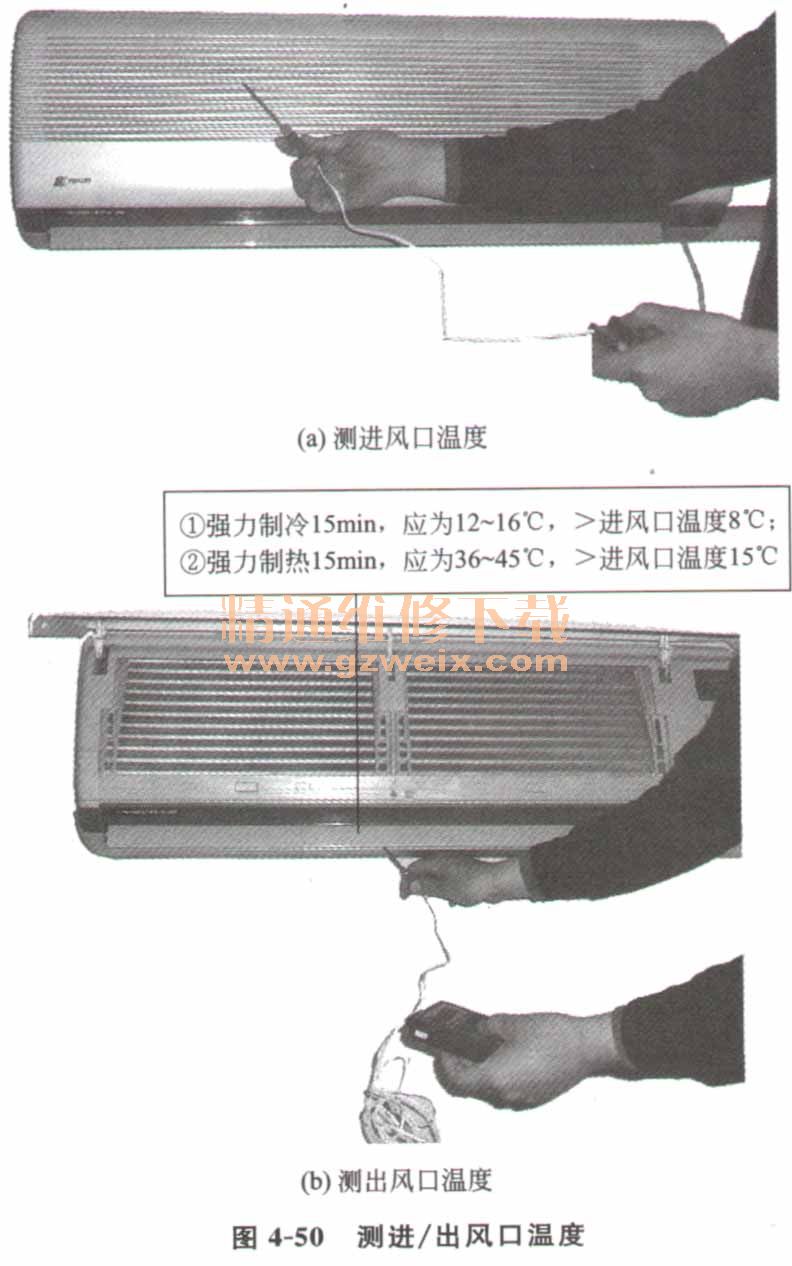

    如图4-50所示是测进/出风口温度的方法，普通温度计或电子温度计置于室内侧的进、出风口即可。

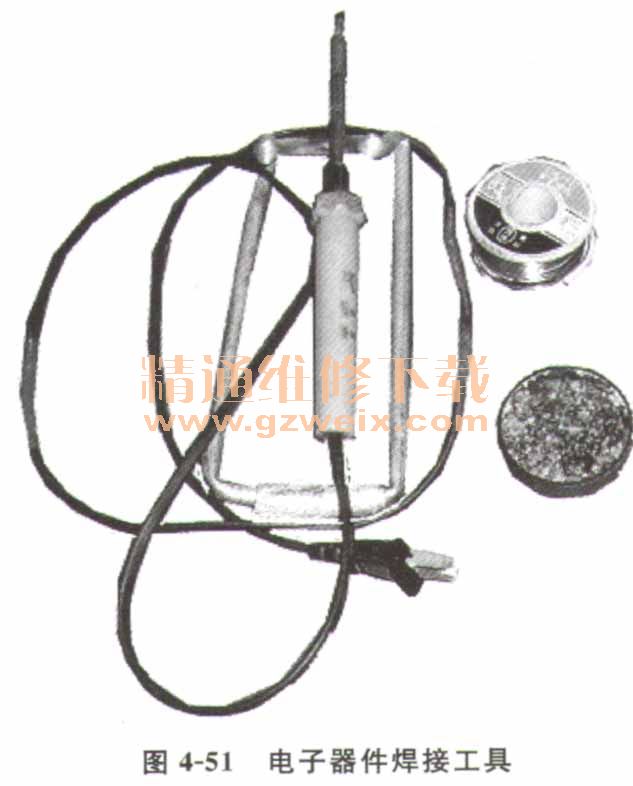

    如图4-51所示是电子器件焊接工具，包括内热式电烙铁（25W或35W）、焊锡丝、松香。为保证焊接质量，要求电烙铁头要保持45°左右平面、各部位均匀吃锡。安装新器件前，如引脚有氧化物要打磨干净，然后将引脚置于松香盒内，用吃满焊锡的烙铁头上好焊锡后，再安装到电脑板上。

        （3）其他工具

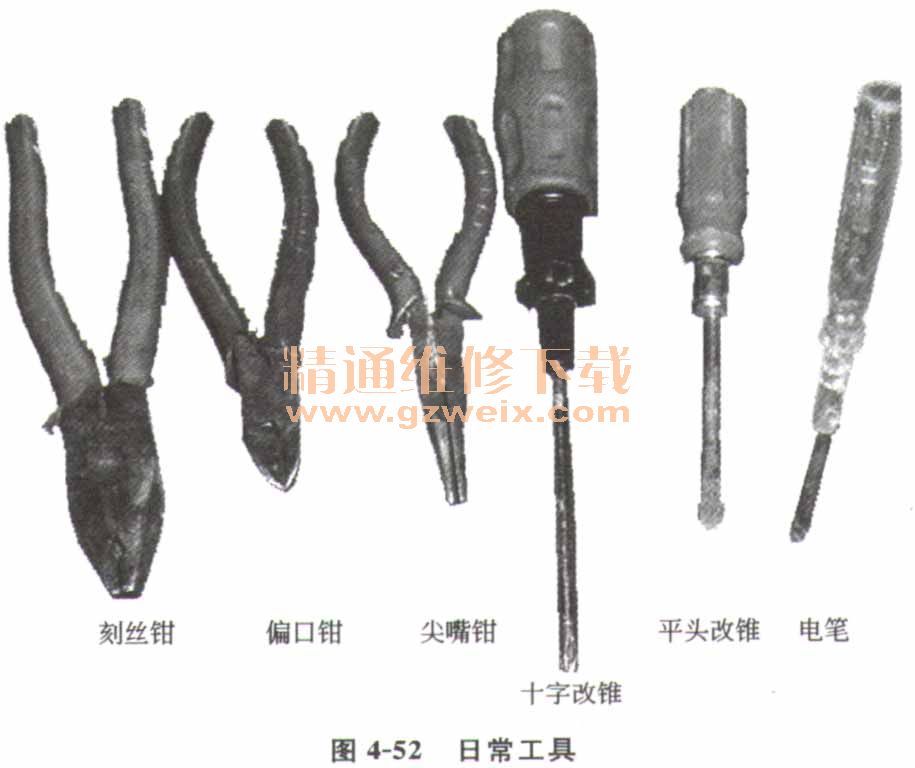

    如图4-52所示是日常工具，使用方法除同于日常外，刻丝钳还可以用于打开窗机工艺管放气、气焊时固定和拨动焊接管道，偏口钳还可用于切割毛细管；电笔用于测试室外机机壳是否带电等。

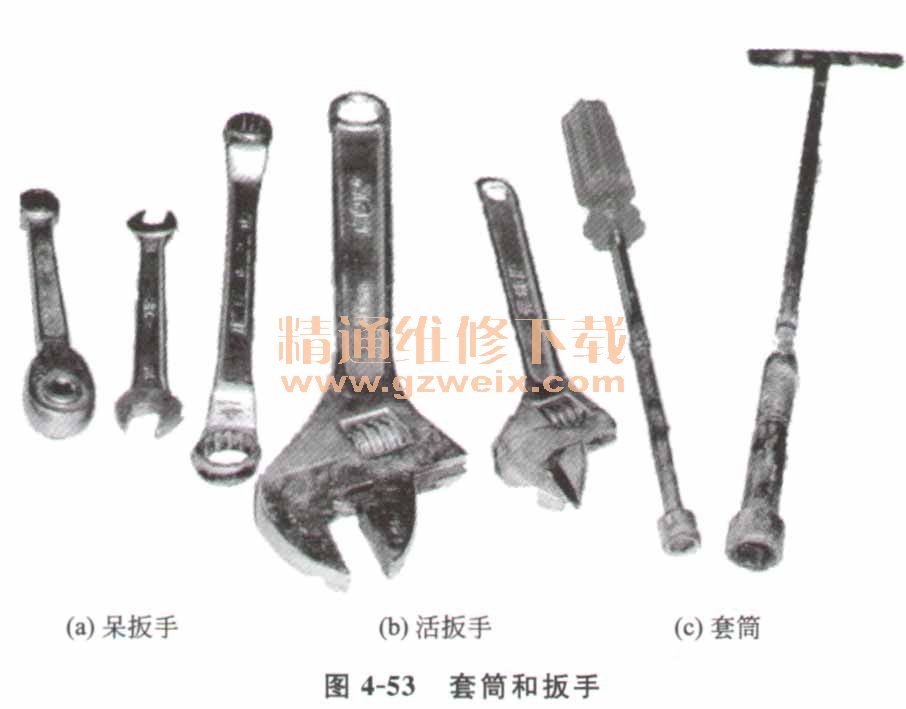

    如图4-53所示是套筒和扳手工具，套筒需自制，方法是把相应内径的内六角螺栓焊接到长度20～30cm的手柄上即可。套筒主要用于拆装压缩机，扳手主要用于拆装制管道路。
